Kominek wyspowy Ecosmart FLEX 18IL
Szybki przewodnik po specyfikacji i cechach kominka wyspowego Ecosmart FLEX 18IL. Dowiedz się o parametrach technicznych, wymaganiach instalacyjnych i akcesoriach.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ecosmart FLEX 18IL to kominek wyspowy na bioetanol, przeznaczony do użytku wewnętrznego i zewnętrznego. Posiada konstrukcję typu zero clearance, co pozwala na łatwą zabudowę w konstrukcjach z drewna lub metalu. str. 1, 2, 3
Najważniejsze czynności
- Używaj wyłącznie paliwa e-NRG bioethanol. str. 2, 3
- Nie umieszczaj dekoracyjnych polan bezpośrednio nad otwartym płomieniem. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność zbiornika | 2.5 litra | Maksymalna ilość paliwa | str. 3 |
| Czas spalania | 8-11 godzin | Szacowany czas pracy na pełnym zbiorniku | str. 3 |
| Waga | 22.2 kg | Waga urządzenia z osprzętem | str. 3 |
Gdzie szukać w PDF
- Okładka i model str. 1
- Cechy i akcesoria str. 2
- Specyfikacja techniczna str. 3

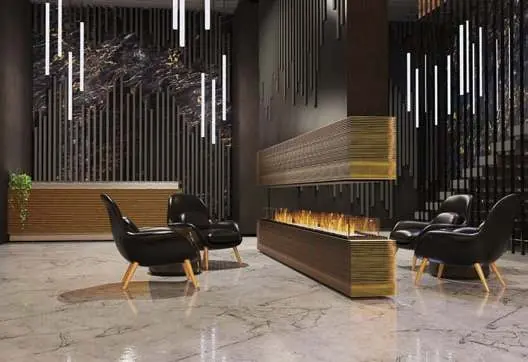

- Przykłady instalacji str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi kartę specyfikacji kominka wyspowego Ecosmart FLEX 18IL. Urządzenie jest przeznaczone do użytku wewnętrznego i zewnętrznego. Ze względu na konstrukcję typu "zero clearance", kominek może być zabudowany w konstrukcjach z drewna lub metalu, co zapewnia dużą swobodę projektową. W celu uzyskania szczegółowych instrukcji montażu należy zapoznać się z dedykowanym dokumentem "Clearance & Installation Manual".
Opis urządzenia
Kominek FLEX 18IL charakteryzuje się czterostronną konstrukcją, umożliwiającą obserwację płomienia z każdej strony. Wyposażony jest w hartowaną szybę ochronną, która stabilizuje płomień w wietrznych warunkach. Konstrukcja wykonana jest ze stali uszczelnionej cynkiem i malowanej proszkowo farbą odporną na wysokie temperatury, co zapobiega korozji.
Dane techniczne
- Paliwo: e-NRG bioethanol
- Pojemność zbiornika: 2.5 litra
- Czas spalania: 8-11 godzin (w przybliżeniu)
- Wydajność grzewcza: ponad 20 metrów kwadratowych (przy użyciu wewnątrz)
- Minimalna kubatura pomieszczenia: 40 metrów sześciennych
- Waga: 22.2 kg (wraz z palnikiem, węglem szklanym i szybą)
- Palnik: AB3 x 1

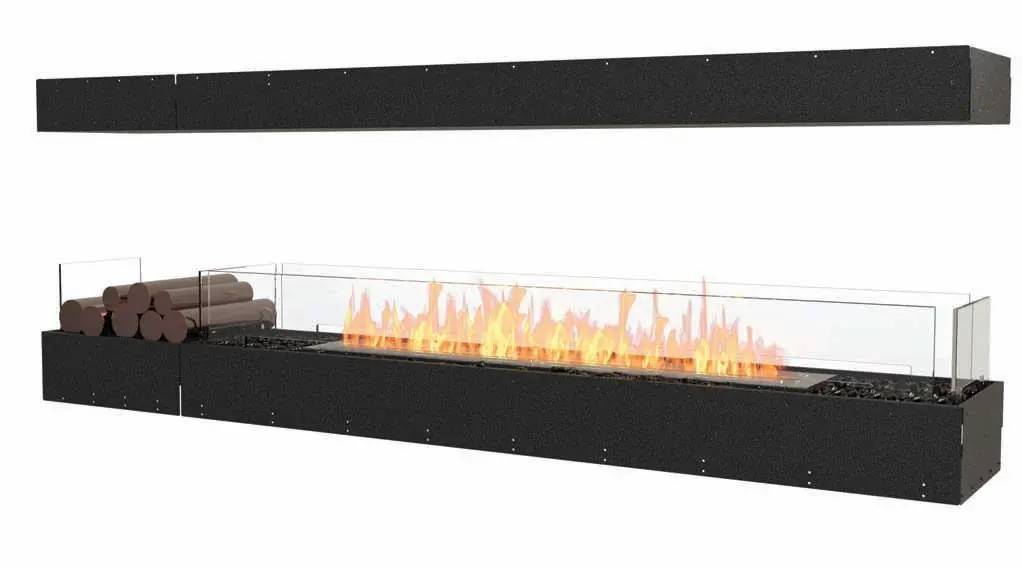

Akcesoria
W skład zestawu wchodzą:
- Kanister na paliwo (Jerry Can)
- Pręt do zapalania i zapalniczka
- Przegrody (Baffles)
- Czarny węgiel szklany (Black Glass Charcoal)
Opcjonalnie dostępne są dekoracyjne zestawy polan stalowych (Decorative Steel Log Sets), które należy umieszczać w pobliżu płomienia, a nie bezpośrednio nad nim.
Bezpieczeństwo i użytkowanie
Urządzenie jest zgodne z normami USA, Europy, Wielkiej Brytanii i Australii (m.in. UL Listed, EN 16647 BSI Certified). Należy pamiętać, że dane dotyczące wydajności są orientacyjne i mogą się różnić w zależności od warunków pogodowych oraz użytego paliwa. Przed rozpoczęciem instalacji należy bezwzględnie zweryfikować wymiary otworu montażowego.
Praktyczna pomoc
Typowe problemy
Niestabilny płomień
Upewnij się, że szyba ochronna jest poprawnie zamontowana; pomaga ona stabilizować płomień w wietrznych warunkach.
Błędne wymiary zabudowy
Przed rozpoczęciem instalacji należy zweryfikować fizyczne wymiary modelu z wymiarami otworu montażowego.
Przed użyciem
- Sprawdź, czy pomieszczenie ma kubaturę co najmniej 40 metrów sześciennych.
- Upewnij się, że posiadasz paliwo e-NRG bioethanol.
- Zweryfikuj wymiary otworu montażowego przed rozpoczęciem prac instalacyjnych.
- Upewnij się, że dekoracyjne polany (jeśli są używane) nie znajdują się bezpośrednio nad płomieniem.
Parametry w praktyce
- Czas spalania
- 8-11 godzin pracy na jednym pełnym zbiorniku paliwa.
- Zero Clearance
- Konstrukcja pozwala na zabudowę w słupkach drewnianych lub metalowych bez konieczności zachowania dodatkowych odstępów.
Ilustracje i schematy
- Rysunki techniczne przedstawiają wymiary zewnętrzne kominka (wysokość, szerokość, głębokość) w milimetrach.
- Widok z boku pokazuje rozmieszczenie palnika i szyb ochronnych.
Zgodność modelu
- Produkt przeznaczony do użytku zarówno wewnątrz, jak i na zewnątrz.
- Kompatybilny z opcjonalnymi dekoracyjnymi zestawami polan stalowych.
