Instrukcja obsługi ładowarki AC EG4 Electronics 100A 48VDC Chargeverter 5KW
Szybki przewodnik po instalacji, konfiguracji i bezpiecznej obsłudze ładowarki AC EG4 Electronics 100A 48VDC. Zawiera parametry techniczne, procedury podłączenia oraz wskazówki dotyczące ustawień napięcia i prądu ładowania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu, instalacji, obsługi oraz rozwiązywania problemów z ładowarką EG4 Chargeverter 5KW. Urządzenie przeznaczone jest do ładowania akumulatorów LiFePO4 (obsługiwane są również inne chemie po weryfikacji z producentem). Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest zainstalowane na niepalnej powierzchni, w miejscu o odpowiedniej wentylacji i temperaturze otoczenia od 0°C do 55°C.
Bezpieczeństwo
- Ładowarka musi być podłączona do stałego, uziemionego systemu okablowania.
- Wymagane jest zastosowanie wyłącznika nadprądowego dla zasilania.
- Nigdy nie należy ładować zamarzniętych akumulatorów ani zwierać wejść DC.
- Wszelkie prace serwisowe muszą być wykonywane przez wykwalifikowany personel.
- Przed konserwacją lub czyszczeniem należy odłączyć wszystkie przewody.
Montaż

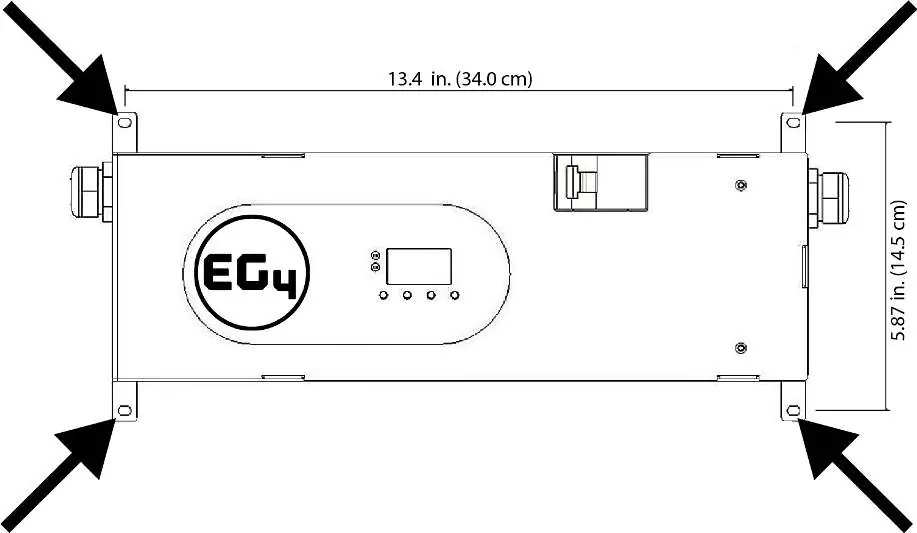

Urządzenie należy montować na ścianie, na niepalnym podłożu (np. płyta cementowa), używając czterech śrub M4. Należy zapewnić wystarczającą przestrzeń wokół urządzenia dla prawidłowego odprowadzania ciepła, ponieważ podczas pracy może ono przekraczać temperaturę 55°C.

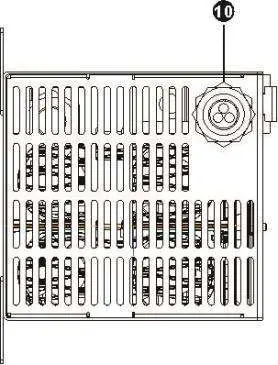

Podłączenie
Przed podłączeniem kabli akumulatora upewnij się, że wyłączniki akumulatora są w pozycji wyłączonej, a ładowarka nie jest podłączona do sieci AC. Kable akumulatora należy podłączyć do odpowiednich zacisków z zachowaniem właściwej polaryzacji i momentu dokręcania. W przypadku zasilania 240V należy użyć gniazda 250V 30A z dedykowanym wyłącznikiem 30A. Dla 120V wymagane jest gniazdo 125V 30A z dedykowanym wyłącznikiem 30A.
Obsługa i ustawienia
Po podłączeniu zasilania i włączeniu wyłączników, urządzenie rozpoczyna pracę. Panel przedni zawiera wskaźniki LED (POWER, CHG) oraz przyciski funkcyjne (ESC, UP, DOWN, ENTER). Aby wejść w tryb ustawień, należy nacisnąć przycisk ENTER. Dostępne programy to: Program 1 (napięcie ładowania, zakres 43V-57V) oraz Program 2 (prąd ładowania, zakres 0A-100A).
Dane techniczne
Urządzenie charakteryzuje się nominalnym napięciem 48Vdc, maksymalną mocą wyjściową 5120W (przy 240Vac) oraz sprawnością do 94%. Klasa ochrony to IP21, a dopuszczalna wysokość pracy wynosi do 1500 m n.p.m.
Informacje o producencie
EG4 Electronics
Praktyczna pomoc
Typowe problemy
Sprawdź, czy kable akumulatora są poprawnie podłączone, czy wyłączniki akumulatora są włączone oraz czy wbudowany wyłącznik na froncie urządzenia jest w pozycji ON.
Upewnij się, że otwory wentylacyjne nie są zablokowane i zapewniono odpowiedni prześwit wokół ładowarki. Zaleca się ograniczenie prądu ładowania do 85A w celu redukcji emisji ciepła.
Przed użyciem
- Sprawdź, czy opakowanie nie jest uszkodzone.
- Upewnij się, że miejsce montażu jest niepalne (np. beton).
- Zweryfikuj, czy temperatura otoczenia mieści się w zakresie 0-55°C.
- Sprawdź polaryzację kabli akumulatora przed podłączeniem.
- Upewnij się, że używasz dedykowanego wyłącznika 30A dla zasilania AC.
Parametry w praktyce
- Napięcie ładowania (43-57V)
- Możliwość dostosowania napięcia do specyfiki używanego zestawu akumulatorów.
- Prąd ładowania (0-100A)
- Regulowany prąd; zalecane 30A na akumulator dla zachowania żywotności.
Ilustracje i schematy

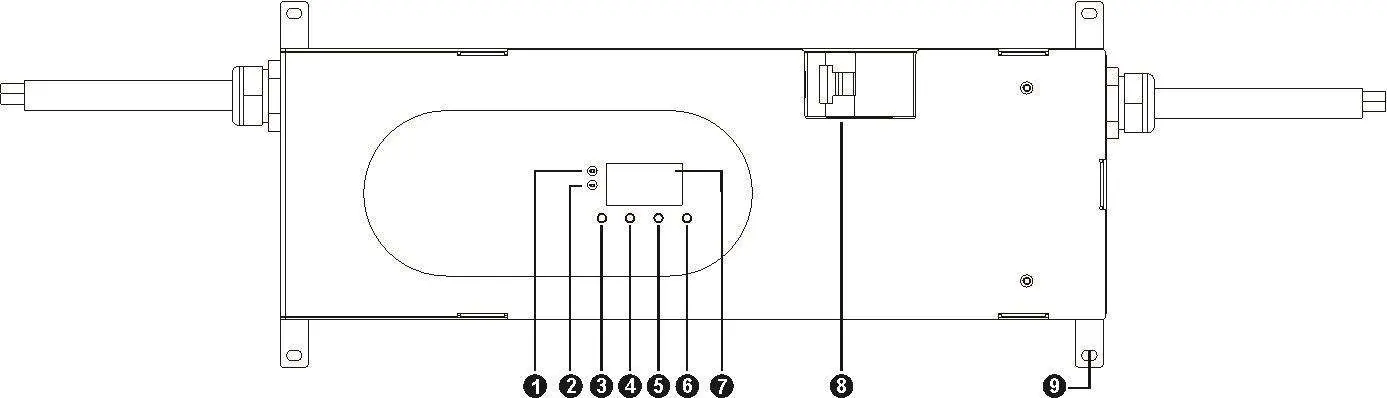

- Panel przedni: wskaźniki LED (Power, CHG) oraz przyciski sterujące (ESC, UP, DOWN, ENTER).
- Wyłącznik akumulatora: znajduje się na froncie urządzenia.
- Wejście AC: gniazdo zasilania sieciowego.
- Zaciski DC: wejścia dla kabli dodatnich i ujemnych akumulatora.
Zgodność modelu
- Zoptymalizowana dla akumulatorów LiFePO4.
- Współpraca z innymi typami akumulatorów wymaga weryfikacji z ich producentem.
- Wymaga dedykowanego wyłącznika 30A w instalacji elektrycznej.
