Pixel Driver 1000IP to zaawansowany sterownik oświetlenia przeznaczony do profesjonalnych zastosowań. Urządzenie posiada stopień ochrony IP65, co oznacza, że jest pyłoszczelne i chronione przed wodą natryskiwaną z dowolnego kierunku. Ważne: Urządzenie nie jest chronione przed zanurzeniem w cieczach. Wewnątrz nie znajdują się części serwisowalne przez użytkownika – wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel.
Instalacja

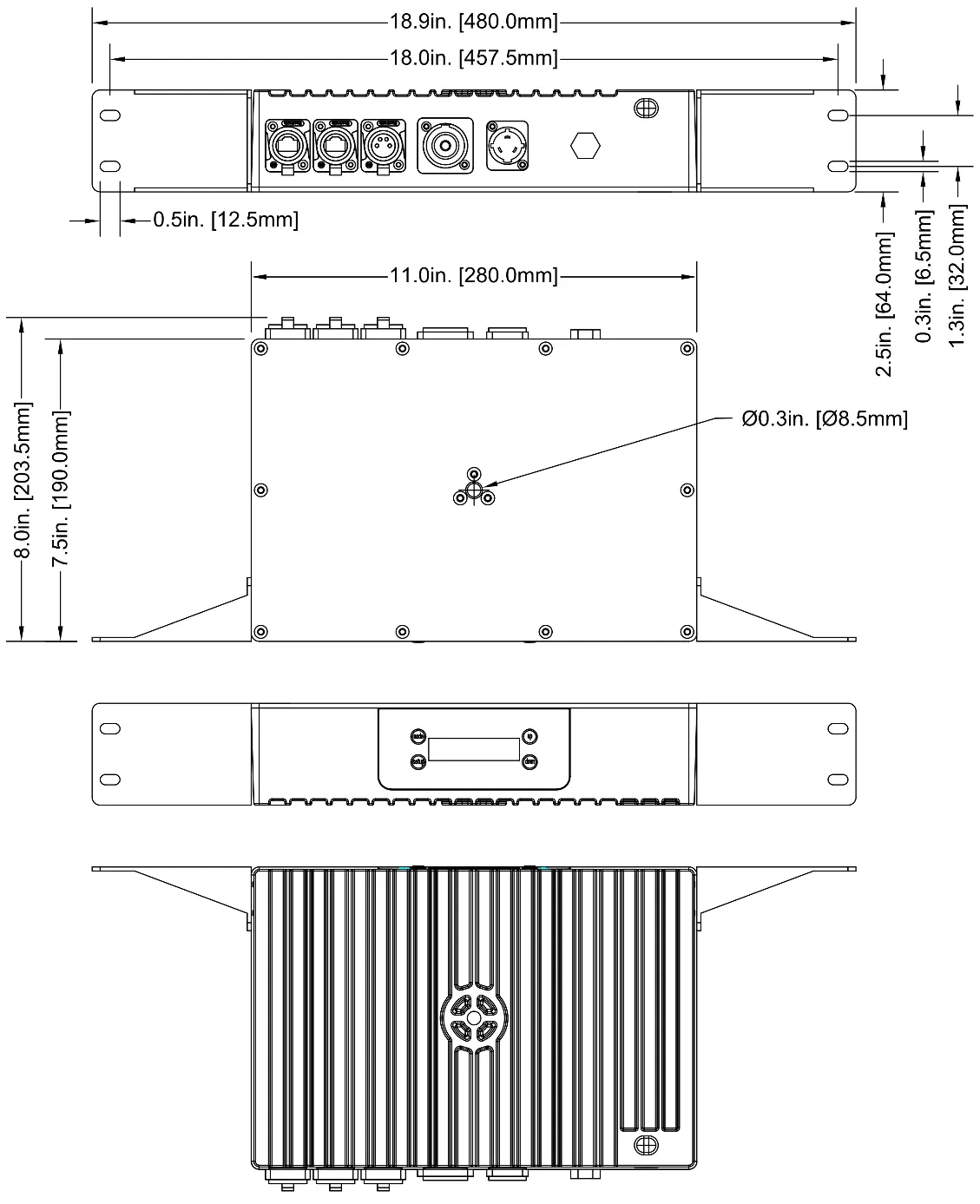

Urządzenie może być montowane w szafie typu rack za pomocą dołączonych uchwytów lub podwieszane na kratownicy. W przypadku montażu podwieszanego, konieczne jest użycie atestowanego zacisku oraz linki zabezpieczającej (safety cable). Należy zachować co najmniej 15 cm odstępu od ścian dla zapewnienia odpowiedniej wentylacji.
Łączenie urządzeń
Można łączyć szeregowo (daisy-chain) maksymalnie pięć urządzeń Pixel Driver 1000IP. Przy większych instalacjach należy użyć przełącznika gigabitowego, co pozwala na podłączenie do 50 urządzeń w jednej sieci (maksymalnie 10 gałęzi po 5 urządzeń). Całkowita długość kabla między kontrolerem a urządzeniem nie powinna przekraczać 98 stóp (30 metrów).
Limity wyjściowe i tryby sterowania
Każdy sterownik obsługuje maksymalnie 1000 pikseli (w trybie Kling-Net) lub 170 pikseli (w trybie Art-Net/sACN). Użytkownik może dostosować tryb sterowania pikselami RGB, grupując diody LED w celu redukcji liczby kanałów DMX, co pozwala na podłączenie większej liczby opraw do jednego sterownika.
Obsługa i menu systemowe
Konfiguracja odbywa się za pomocą panelu sterowania z wyświetlaczem. Przyciski MODE, SETUP, UP oraz DOWN umożliwiają nawigację po menu, wybór protokołów (Art-Net, sACN, Kling-Net), ustawianie adresów IP, wszechświatów DMX oraz wybór wbudowanych programów.
Bezpieczeństwo
Urządzenie musi być prawidłowo uziemione (klasa ochrony 1). Nie wolno podłączać sterownika do ściemniaczy (dimmer pack). Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć zasilanie.
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Sprawdź, czy przewód zasilający nie jest uszkodzony. Jeśli urządzenie zostało zalane lub upadło, zleć serwis wykwalifikowanemu personelowi.
Zredukuj liczbę podłączonych opraw lub zmień tryb sterowania pikselami (grupowanie LED), aby zmniejszyć całkowite zapotrzebowanie na kanały i piksele.
Upewnij się, że nie przekroczono limitu 5 urządzeń w szeregu (daisy-chain) oraz że użyto przełącznika gigabitowego przy większych instalacjach.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami urządzenia.
- Upewnij się, że urządzenie jest zamontowane w stabilnym i bezpiecznym miejscu.
- Podłącz linkę zabezpieczającą przy montażu podwieszanym.
- Sprawdź, czy wszystkie kable są poprawnie podłączone i nie leżą w miejscach o dużym natężeniu ruchu.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
Parametry w praktyce
- 200W Max Power
- Maksymalny pobór mocy urządzenia, który należy uwzględnić przy planowaniu instalacji elektrycznej.
Ilustracje i schematy

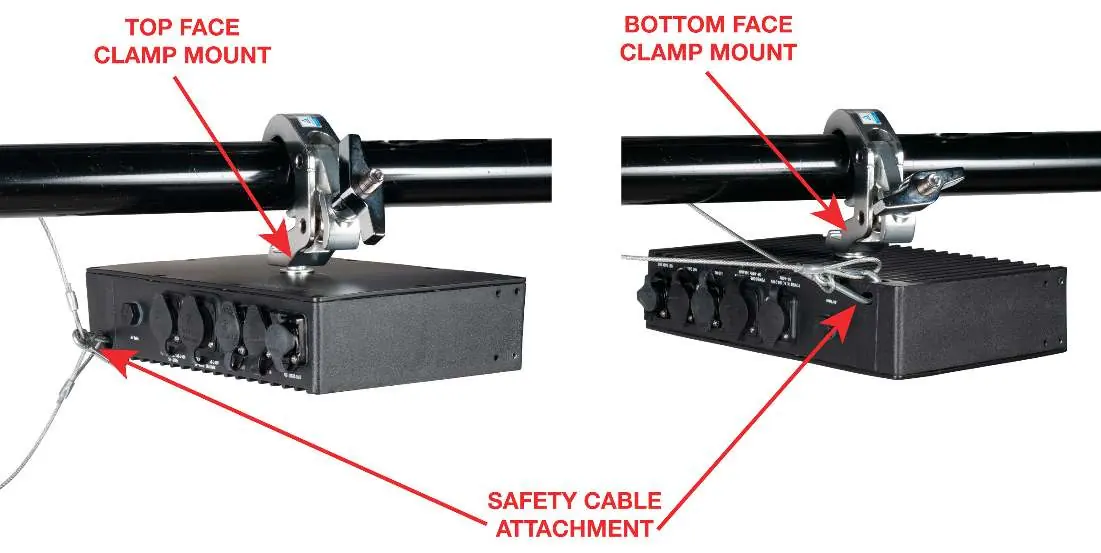

- Schemat montażu zaciskowego pokazuje punkty mocowania na górnej i dolnej obudowie oraz miejsce na linkę zabezpieczającą.

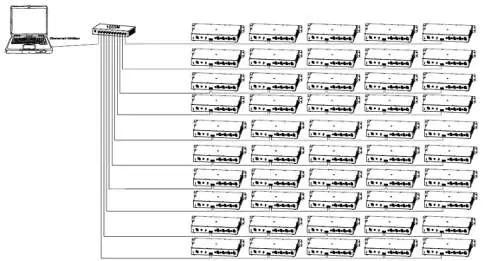

- Schemat połączeń sieciowych ilustruje sposób łączenia wielu sterowników za pomocą przełącznika ethernetowego.
Zgodność modelu
- Urządzenie obsługuje protokoły Art-Net, sACN oraz Kling-Net.
- Można łączyć różne modele opraw (Pixel Bar 30IP, 60IP, 120IP) pod warunkiem nieprzekroczenia limitu 1000 pikseli na sterownik.
