Instrukcja obsługi monitora LED electriQ 25” Full HD 165Hz

Szybki przewodnik po instrukcji obsługi monitora electriQ eiQ-25FHD165TFSGH. Dowiedz się, jak podłączyć urządzenie, skonfigurować ustawienia obrazu, używać menu OSD oraz rozwiązywać typowe problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Wymiary monitora Strona 5 Przyciski sterujące na obudowie Strona 6 Menu wyboru źródła sygnału Strona 8 Dodatkowe zdjęcie montażowe ze strony 9 Strona 9 Menu ustawień wyświetlania Strona 10

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy monitora electriQ 25” Full HD 165Hz (model eiQ-25FHD165TFSGH). Dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji, konfiguracji ustawień obrazu oraz rozwiązywania problemów technicznych. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z zakazem używania urządzenia w pobliżu wody oraz koniecznością zapewnienia odpowiedniej wentylacji.

Opis urządzenia i zawartość zestawu

W zestawie znajdują się: monitor, zasilacz, kabel zasilający oraz kabel HDMI. Monitor posiada złącza: DC 12V, USB (do aktualizacji oprogramowania), HDMI 2 (1.4, 75Hz), HDMI 1 (2.0, 144Hz), DisplayPort (1.2, 165Hz) oraz wyjście audio.

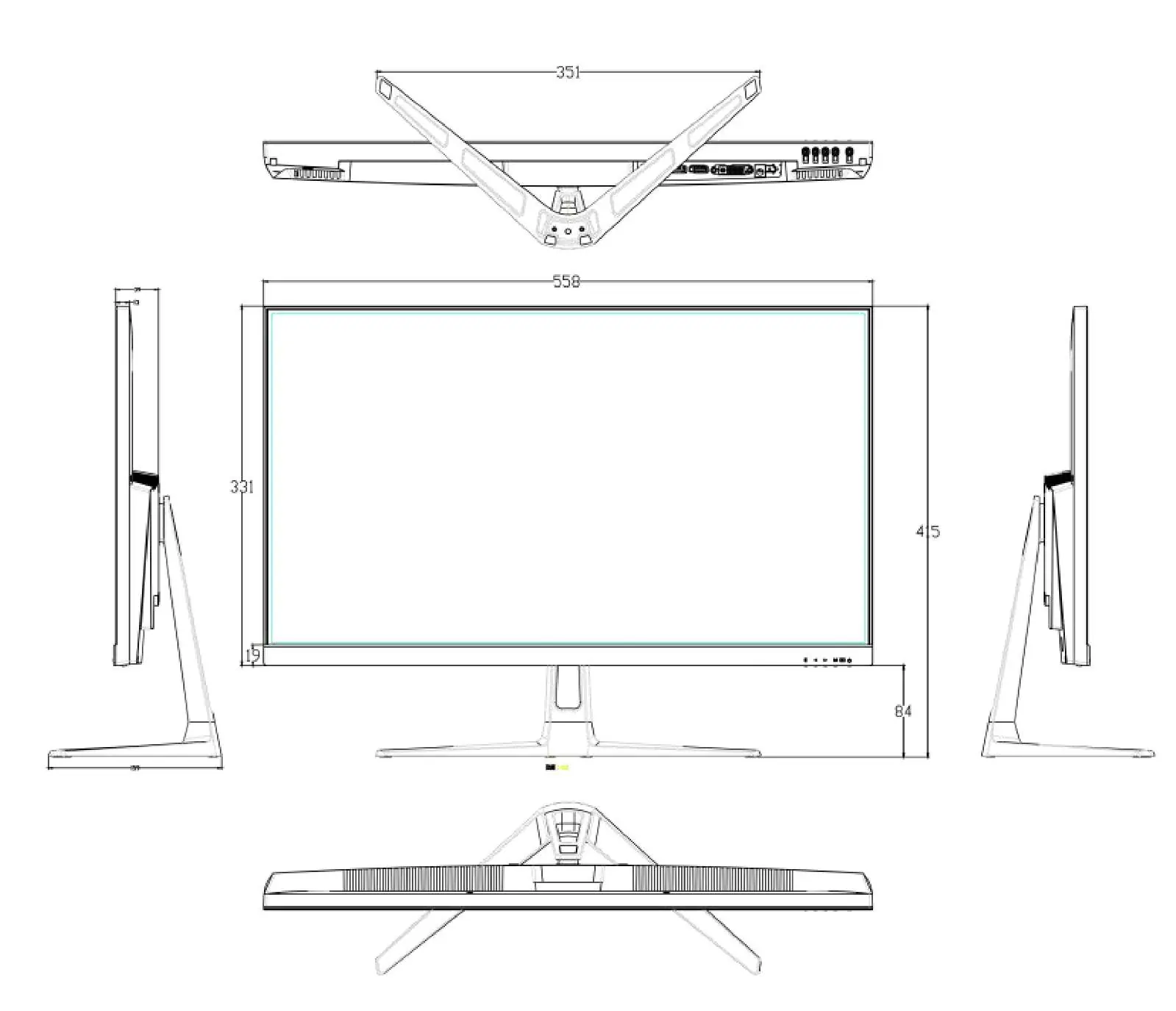

Wymiary monitora
Wymiary monitora

Podłączenie i instalacja

Monitor można zamontować na ścianie przy użyciu uchwytu VESA (100x100mm). Należy użyć śrub o rozmiarze 4 x M6 x 10. Ze względu na wagę urządzenia, zaleca się konsultację z profesjonalnym instalatorem. Monitor należy podłączyć do zasilania sieciowego zgodnie z parametrami na obudowie.

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

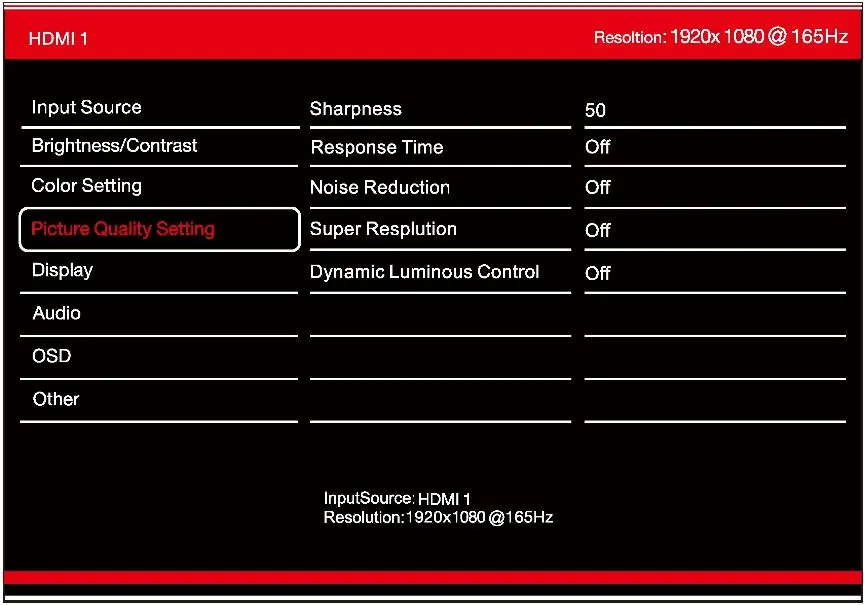

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9

Obsługa monitora i przyciski sterujące

Monitor posiada przyciski sterujące umieszczone na obudowie:

Przyciski sterujące na obudowie
Przyciski sterujące na obudowie
  • E: Wybór źródła sygnału lub wyjście z menu.
  • <: Nawigacja w górę w menu głównym lub zwiększanie wartości.
  • >: Nawigacja w dół w menu głównym lub zmniejszanie wartości.
  • M: Wejście do menu OSD i wybór podmenu.
  • Przycisk zasilania: Włączanie i wyłączanie monitora.

Dostępne są również przyciski skrótów: przycisk < aktywuje funkcję celownika (Line of Sight), a przycisk > włącza tryb ECO.

Menu OSD pozwala na zaawansowaną konfigurację monitora, w tym:

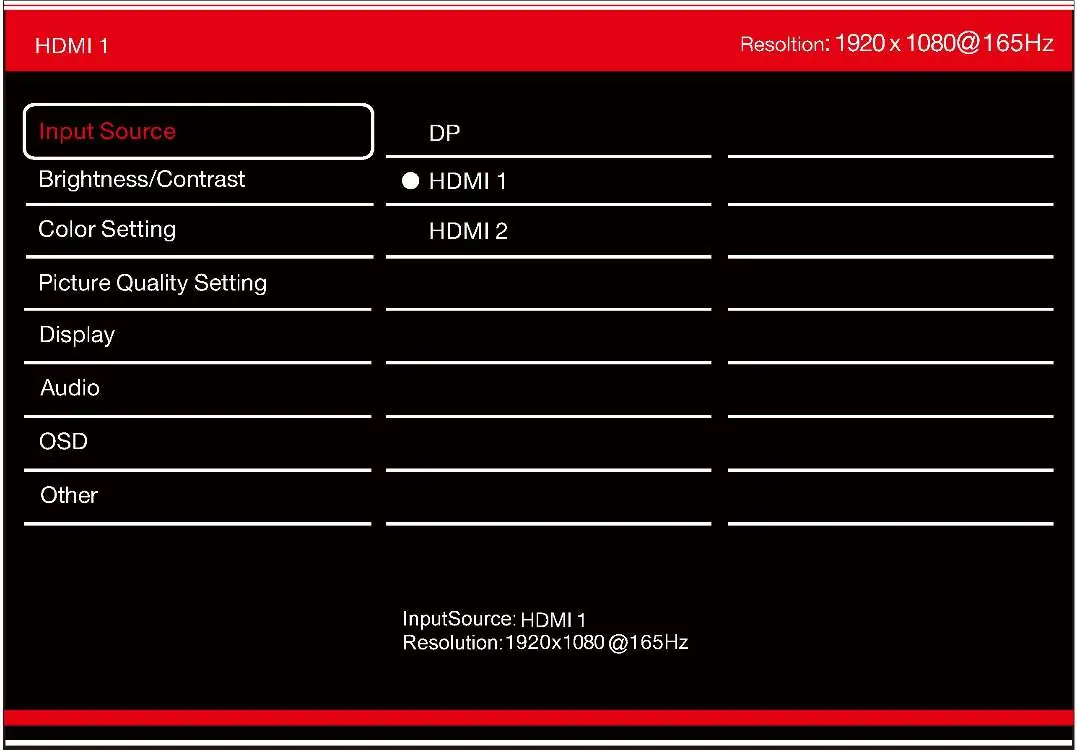

Menu wyboru źródła sygnału
Menu wyboru źródła sygnału

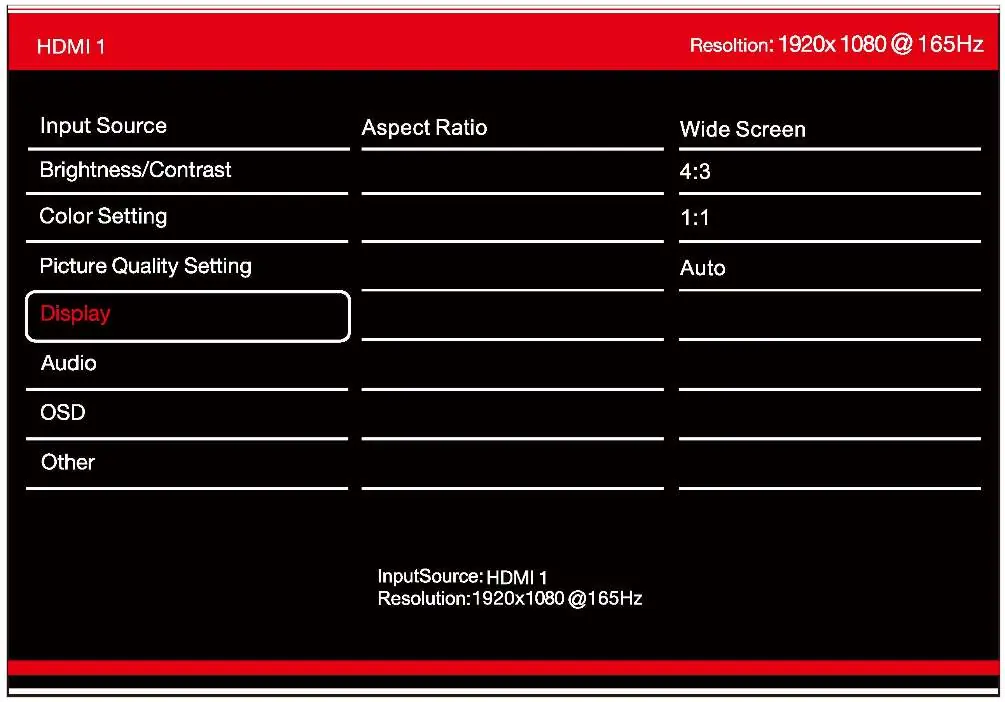

Menu ustawień wyświetlania
Menu ustawień wyświetlania
  • Input Source: Wybór źródła sygnału (DP, HDMI 1, HDMI 2).
  • Brightness/Contrast: Regulacja jasności, kontrastu oraz włączenie DCR.
  • Colour Settings: Ustawienia gammy, trybu obrazu, temperatury barwowej, odcienia, nasycenia oraz redukcji niebieskiego światła.
  • Picture Quality Settings: Regulacja ostrości, czasu reakcji (Response Overdrive), redukcji szumów, super rozdzielczości oraz dynamicznej kontroli luminancji.
  • Display: Ustawienia proporcji obrazu (Aspect Ratio).
  • Audio: Wyciszanie i regulacja głośności.
  • OSD: Ustawienia języka, pozycji menu, przezroczystości i czasu wyświetlania.
  • Other: Ustawienia FreeSync, HDR, MPRT, aktualizacja oprogramowania i reset do ustawień fabrycznych.

Rozwiązywanie problemów

W przypadku braku zasilania należy sprawdzić podłączenie wtyczki. Jeśli brak jest obrazu, należy upewnić się, że urządzenie jest poprawnie podłączone i wybrano właściwe źródło sygnału. Jeśli przyciski nie reagują, należy odłączyć zasilanie i podłączyć je ponownie. W przypadku zakłóceń należy odsunąć inne urządzenia elektroniczne.

Dane techniczne

Monitor oferuje rozdzielczość 1920x1080 przy odświeżaniu 165Hz. Czas reakcji wynosi 5ms (GTG). Pobór mocy wynosi maksymalnie 21W. Zasilanie: DC 12V 4A.

Praktyczna pomoc

Typowe problemy

Brak zasilania

Upewnij się, że wtyczka jest poprawnie włożona do gniazdka.

Brak obrazu

Sprawdź, czy sprzęt jest poprawnie podłączony i czy wybrano właściwe źródło sygnału.

Przyciski nie działają

Odłącz kabel zasilający i podłącz go ponownie.

Zakłócenia obrazu

Odsuń inne urządzenia elektroniczne, które mogą powodować interferencje.

Przed użyciem

  • Sprawdź, czy w zestawie znajdują się wszystkie kable (zasilający, HDMI).
  • Upewnij się, że monitor znajduje się w dobrze wentylowanym miejscu.
  • Sprawdź, czy parametry zasilania sieciowego są zgodne z informacjami na obudowie.
  • W przypadku montażu ściennego skonsultuj się z profesjonalistą.
  • Przygotuj uchwyt VESA 100x100mm oraz śruby M6x10.

Ilustracje i schematy

  • Porty: DC 12V, USB (firmware), HDMI 2 (75Hz), HDMI 1 (144Hz), DP (165Hz), Audio Out.
  • Przyciski: E (Source/Exit), (Down/Value-), M (Menu), Power.

Zgodność modelu

  • HDMI 1 obsługuje 144Hz.
  • HDMI 2 obsługuje 75Hz.
  • DisplayPort obsługuje 165Hz.
  • Wszystkie wejścia wideo obsługują FreeSync.

Autor opracowania

Marek Zieliński

Redaktor instrukcji technicznych

Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
