Instrukcja obsługi syntezatora i multiefektu Electro Harmonix Superego+
Szybki przewodnik po obsłudze Electro Harmonix Superego+. Dowiedz się, jak korzystać z trybów pracy, ustawiać parametry efektów, konfigurować pedał ekspresji oraz podłączać urządzenia zewnętrzne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Superego+ to zaawansowany syntezator i multiefekt. Urządzenie wymaga zasilacza 9V DC (center-negative) o wydajności prądowej co najmniej 140mA. Użycie niewłaściwego zasilacza może uszkodzić urządzenie. Pedał oferuje pięć trybów pracy oraz 11 wbudowanych efektów.
Tryby pracy
- MOMENT: Efekt działa tylko podczas trzymania przełącznika BYPASS.
- SUSTAIN: Działa jak pedał sustain w pianinie; zamraża dźwięki podczas trzymania przełącznika.
- AUTO: Automatycznie zamraża dźwięki; czułość wyzwalania ustawiana pokrętłem THRESHOLD.
- LATCH: Zamraża dźwięk po naciśnięciu przełącznika; kolejne naciśnięcie wyłącza efekt.
- LIVE EFFECTS: Wyłącza syntezator; urządzenie działa jako multiefekt.

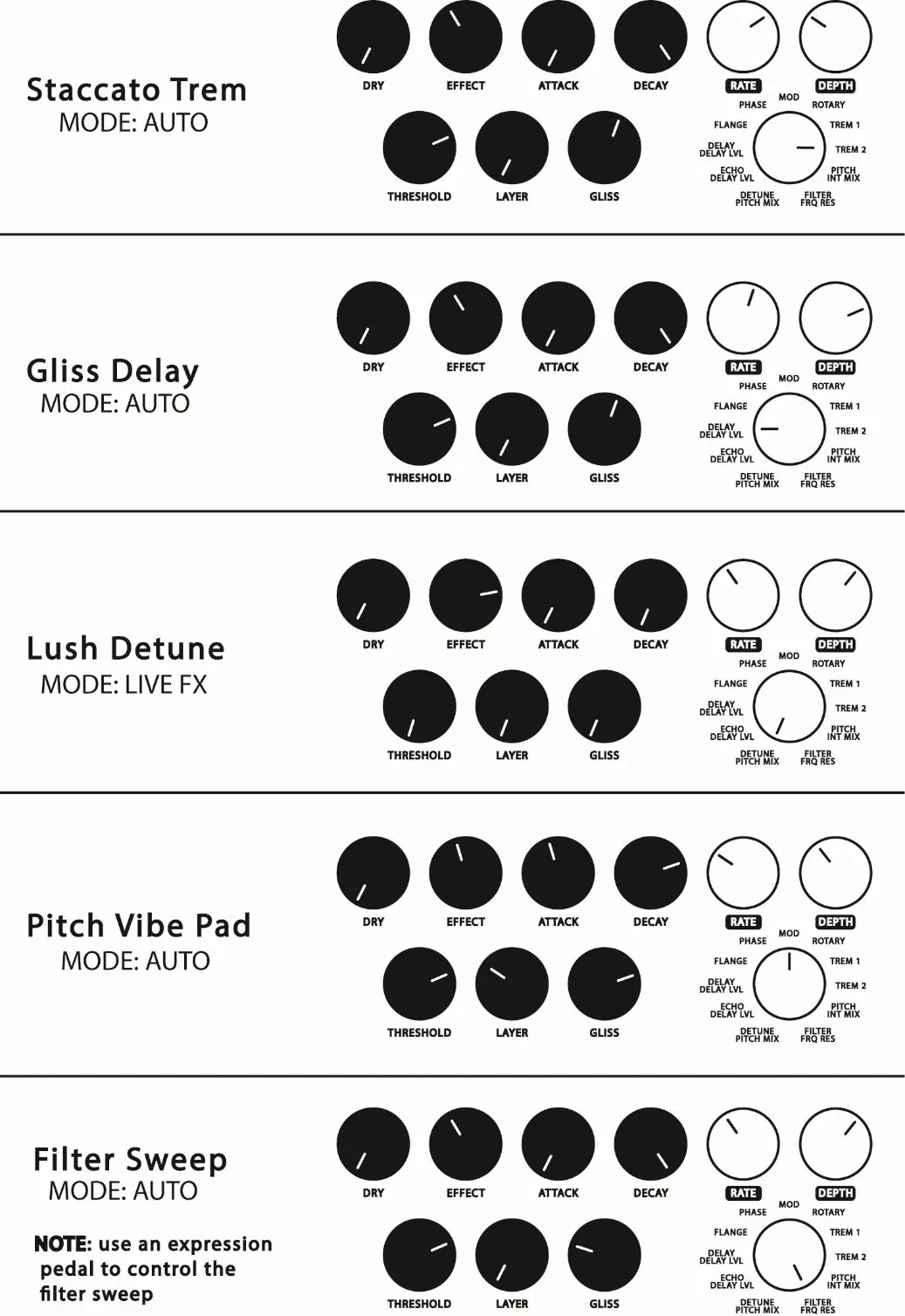

Obsługa i kontrola
Urządzenie posiada szereg pokręteł do kształtowania brzmienia:
- DRY/EFFECT: Regulacja głośności sygnału czystego i przetworzonego.
- ATTACK/DECAY: Ustawienie czasu narastania i wygaszania zamrożonego dźwięku.
- THRESHOLD: Czułość wyzwalania efektu.
- LAYER: Poziom miksowania poprzednio zamrożonego dźwięku z nowym.
- GLISS: Szybkość efektu glissando/portamento.
Pedał ekspresji i sterowanie zewnętrzne
Można podłączyć pedał ekspresji TRS, aby sterować parametrami w czasie rzeczywistym. Istnieje możliwość zapisania presetów dla pedału ekspresji (snapshoty ustawień pokręteł dla pozycji pięty i palców). Gniazdo EXT pozwala na podłączenie zewnętrznego przełącznika nożnego do zdalnego sterowania funkcjami urządzenia.
Pętla efektów
Gniazda SEND i RETURN umożliwiają wpięcie zewnętrznych efektów w łańcuch sygnału, co pozwala na przetwarzanie tylko zamrożonego dźwięku.
Dane techniczne
- Impedancja wejściowa: 2.2M Ohm.
- Impedancja wyjściowa: 500 Ohm.
- Bypass: Buforowany.
Informacje o producencie
Electro-Harmonix
Praktyczna pomoc
Typowe problemy
Brak reakcji na pedał ekspresji lub nieprawidłowe działanie
Upewnij się, że używasz pedału TRS. Jeśli zaprogramowano preset, dioda między RATE a DEPTH świeci na czerwono. Jeśli nie, świeci na zielono.
Efekt nie wyzwala się przy graniu
Dostosuj pokrętło THRESHOLD. Przy ustawieniu w pełni w lewo (CCW) wymagany jest bardzo silny sygnał wejściowy.
Bypass nie wyłącza się natychmiast
Jeśli pokrętło DECAY jest ustawione wysoko, sygnał wygasa stopniowo (do 2 sekund), co jest sygnalizowane miganiem diody BYPASS.
Przed użyciem
- Sprawdź, czy zasilacz ma polaryzację center-negative i 9V DC.
- Upewnij się, że zasilacz dostarcza co najmniej 140mA.
- Podłącz instrument do gniazda INPUT.
- Podłącz wzmacniacz do gniazda OUTPUT.
- W przypadku użycia zewnętrznego przełącznika, podłącz go przed włączeniem zasilania.
Parametry w praktyce
- Impedancja wejściowa 2.2M Ohm
- Wysoka impedancja zapewniająca optymalną współpracę z przetwornikami gitarowymi.
- Buffered bypass
- Sygnał jest buforowany, co zapobiega utracie wysokich tonów przy długich kablach.
Ilustracje i schematy
- Schemat gniazda EXT pokazuje połączenie trzech przełączników (S1, S2, S3) z wtykiem TRS.
- TIP+RING steruje funkcją BYPASS.
- RING steruje funkcją EFFECT.
- TIP steruje wyborem trybu (MODE) i wyłączaniem efektu.
Zgodność modelu
- Współpracuje z pedałami ekspresji TRS.
- Kompatybilny z zewnętrznymi przełącznikami typu DigiTech FS3X.
- Możliwość wyzwalania zewnętrznym sygnałem zegarowym (0-5V, wyzwalanie zboczem opadającym).
