Instrukcja obsługi elektronicznego regulatora prędkości Vent-Axia 1.5A
Instrukcja instalacji i okablowania dla jednofazowego elektronicznego regulatora prędkości Vent-Axia 1.5A. Zawiera wytyczne montażowe, schematy połączeń oraz procedury regulacji prędkości minimalnej.
Spis treści
Opis urządzenia
Elektroniczny jednofazowy regulator prędkości Vent-Axia 1.5A służy do płynnej regulacji obrotów silników wentylatorów. Urządzenie posiada wbudowany przełącznik trybów pracy (automatyczny, wyłączony, włączony) oraz suwak do płynnej regulacji prędkości wentylatora.
Bezpieczeństwo i montaż
Urządzenie musi być uziemione. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi (w Wielkiej Brytanii zgodnie z BS 7671:1992). Przed przystąpieniem do prac należy bezwzględnie odizolować zasilanie sieciowe. Instalacja musi być zabezpieczona bezpiecznikiem 3A oraz wyposażona w dwubiegunowy wyłącznik izolacyjny z przerwą stykową co najmniej 3 mm.
Regulator należy montować w dobrze wentylowanym miejscu, z dala od źródeł ciepła (grzejniki, kotły) oraz miejsc narażonych na wilgoć, kondensację lub bezpośrednie działanie wody. Jeśli obudowa jest montowana na metalowej powierzchni, należy upewnić się, że powierzchnia ta jest skutecznie uziemiona.
Uruchomienie i obsługa
Po wykonaniu połączeń elektrycznych i upewnieniu się, że są one bezpieczne, należy założyć pokrywę. Przed uruchomieniem należy sprawdzić, czy napięcie i częstotliwość zasilania są zgodne z wymaganiami urządzenia. Po włączeniu zasilania należy przesunąć suwak sterujący od pozycji maksimum do minimum, aby sprawdzić poprawność działania wentylatora.
Regulacja prędkości minimalnej
Urządzenie posiada fabrycznie ustawioną prędkość minimalną. Jeśli wentylator nie obraca się przy ustawieniu na minimum, można dokonać korekty. Regulator prędkości minimalnej znajduje się z przodu urządzenia, pod suwakiem (widoczny po przesunięciu suwaka całkowicie w lewo). Używając małego śrubokręta, należy obracać regulator zgodnie z ruchem wskazówek zegara, aby zwiększyć prędkość minimalną. Po każdej regulacji należy upewnić się, że wentylator startuje z pozycji spoczynku przy ustawieniu suwaka na minimum.
Kontakt
W przypadku pytań lub roszczeń gwarancyjnych, prosimy o kontakt z lokalnym dostawcą lub bezpośrednio z Vent-Axia Ltd, Fleming Way, Crawley, West Sussex RH10 2NN, Wielka Brytania. Adres e-mail: [email protected].
Praktyczna pomoc
Typowe problemy
Wentylator nie obraca się przy ustawieniu na minimum.
Przesuń suwak całkowicie w lewo, zlokalizuj śrubę regulacyjną i obróć ją zgodnie z ruchem wskazówek zegara za pomocą małego śrubokręta, aby zwiększyć prędkość startową.
Wymagana automatyczna praca z czujnikiem zewnętrznym.
Podłącz przewody czujnika do zacisków L4 i L5 w bloku złącz nr 2. Używaj tylko czujników mechanicznych lub elektromechanicznych o obciążalności 1.5A indukcyjnego 220-240V AC.
Przed użyciem
- Sprawdź, czy znamionowe parametry regulatora są odpowiednie dla wielkości silnika.
- Upewnij się, że napięcie i częstotliwość zasilania są zgodne z wymaganiami.
- Sprawdź, czy urządzenie jest uziemione.
- Upewnij się, że instalacja posiada bezpiecznik 3A.
- Sprawdź, czy wszystkie połączenia elektryczne są poprawne i zabezpieczone przed włączeniem zasilania.
Parametry w praktyce
- Bezpiecznik 3A
- Wymagane zabezpieczenie obwodu zasilającego regulator.
- Przerwa stykowa 3mm
- Wymagana minimalna odległość styków w wyłączniku izolacyjnym.
Ilustracje i schematy

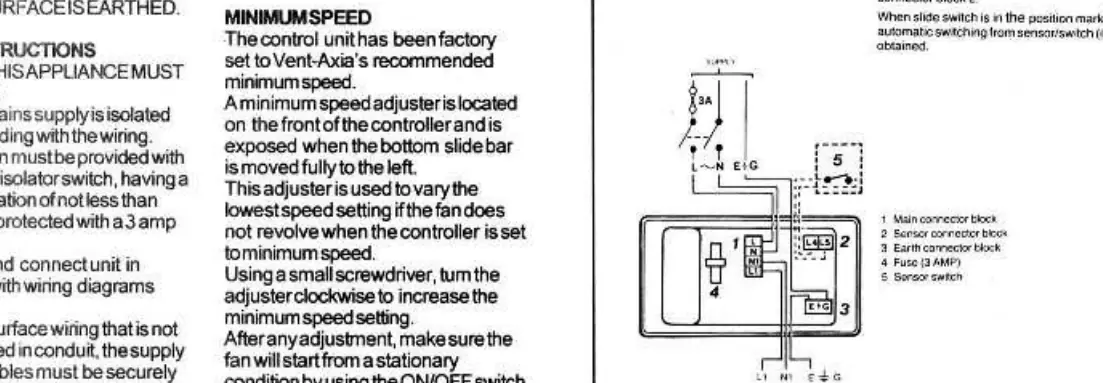

- Blok 1: Główne złącze zasilania.
- Blok 2: Złącze dla czujników zewnętrznych.
- Złącze 3: Punkt uziemienia (E).
- Element 4: Bezpiecznik 3A.
- Element 5: Przełącznik czujnika.
Zgodność modelu
- Przeznaczony do silników jednofazowych.
- Czujniki zewnętrzne muszą być typu mechanicznego lub elektromechanicznego.
- Czujniki muszą być przystosowane do obciążenia 1.5A indukcyjnego 220-240V AC.
