Instrukcja obsługi kamery bezprzewodowej Elinz 1080P
Szybki przewodnik po instalacji i specyfikacji kamery bezprzewodowej Elinz 1080P. Dowiedz się, jak prawidłowo podłączyć zasilanie, poprowadzić przewody i skonfigurować system.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

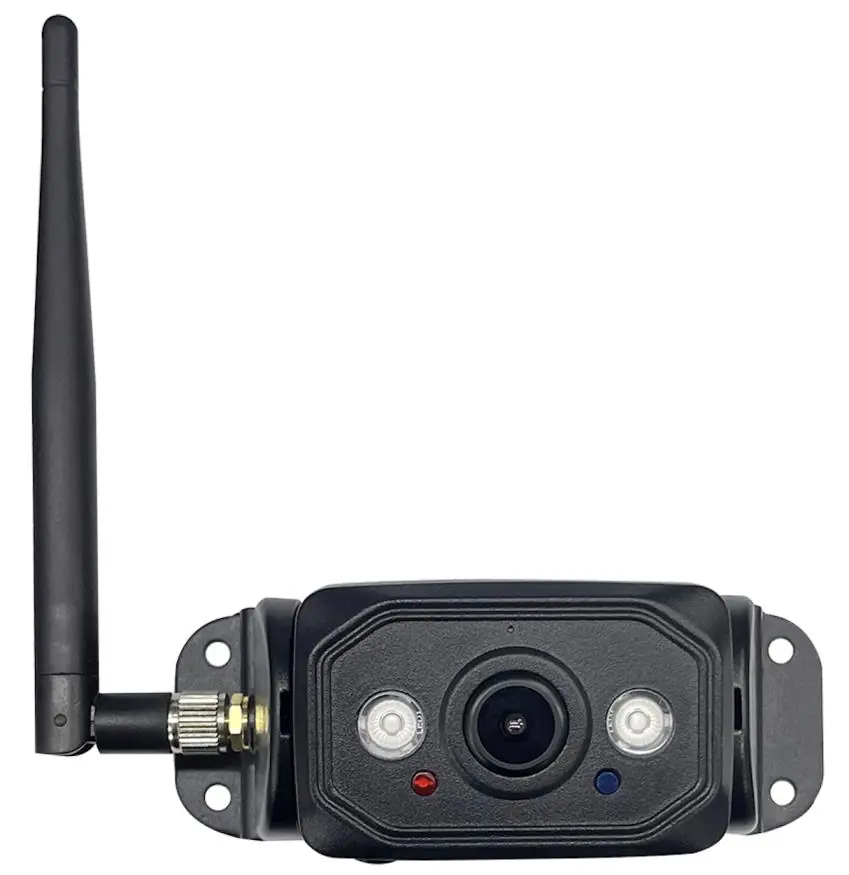

Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu oraz specyfikację techniczną kamery bezprzewodowej 1080P. Przed przystąpieniem do instalacji należy upewnić się, że miejsce montażu jest wolne od ukrytych przewodów elektrycznych lub instalacji gazowych. System wymaga zasilania w zakresie 12V-24V DC.
Specyfikacja techniczna
- Przetwornik obrazu: 1/2.9 cala Color CMOS
- Rozdzielczość: 2.0 Mega (1920x1080 pikseli)
- Kąt widzenia: 130 stopni (poziomo)
- Częstotliwość bezprzewodowa: 2.412-2.4835 GHz ISM Band
- Napięcie robocze: DC 12V-24V
- Klasa szczelności: IP69K
- Standard bezprzewodowy: 802.11b
Instalacja i montaż
- Przed rozpoczęciem prac odłącz ujemny biegun akumulatora, aby odizolować źródło zasilania.
- Zlokalizuj wymagane źródło zasilania (np. światła cofania lub światła obrysowe).
- Poprowadź przewód kamery do wybranego źródła zasilania. Uwaga: Nigdy nie prowadź kabla na zewnątrz pojazdu.
- Podłącz przewody zgodnie ze schematem: czerwony przewód do zasilania (DC 12-24V), czarny przewód do masy (GND).
- Po zakończeniu podłączania przewodów, ponownie podłącz ujemny biegun akumulatora.

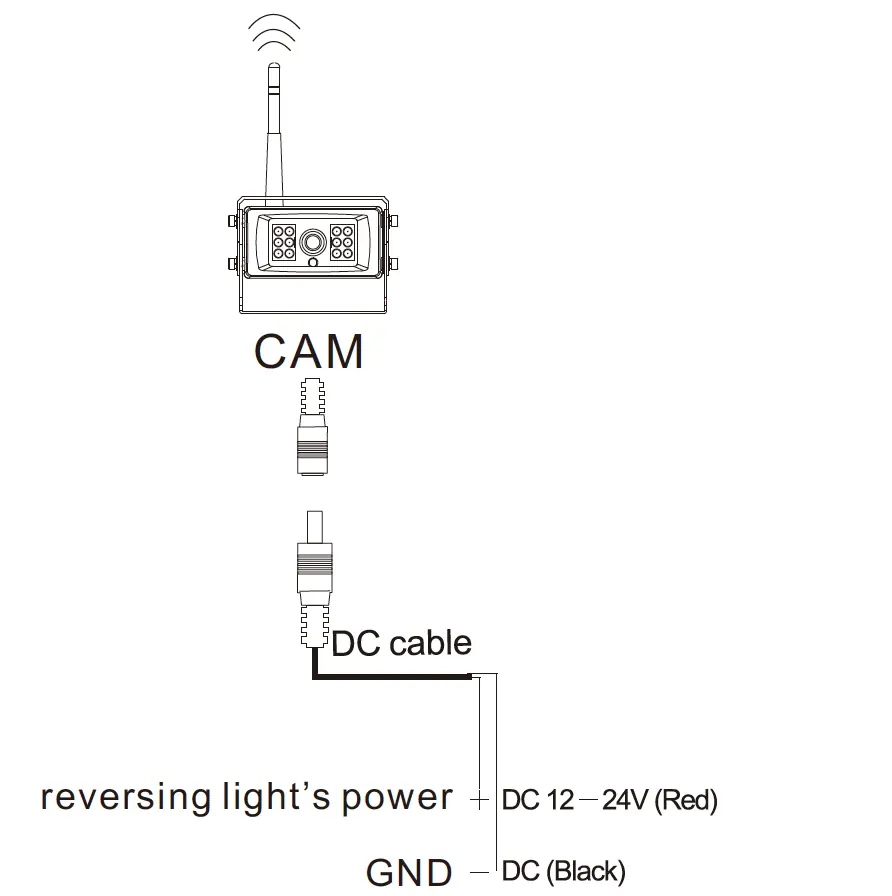

Schemat podłączenia
Podłączenie kamery wymaga połączenia przewodu zasilającego DC z instalacją elektryczną pojazdu. Czerwony przewód należy wpiąć do zasilania świateł (np. cofania), a czarny przewód do punktu masy (GND). Upewnij się, że połączenia są wykonane poprawnie przed przywróceniem zasilania z akumulatora.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy ujemny biegun akumulatora został poprawnie podłączony po instalacji oraz czy przewody zasilające (czerwony i czarny) są dobrze połączone z instalacją pojazdu.
Przed wierceniem otworów zawsze upewnij się, że za miejscem montażu nie znajdują się kable elektryczne, przewody gazowe ani inne ważne elementy pojazdu.
Przed użyciem
- Sprawdź, czy za miejscem wiercenia nie ma kabli ani przewodów gazowych
- Odłącz ujemny biegun akumulatora przed rozpoczęciem prac
- Zlokalizuj źródło zasilania (światła cofania lub obrysowe)
- Przygotuj przewody do podłączenia (czerwony do zasilania, czarny do masy)
