Instrukcja obsługi ekranu projekcyjnego Elite Screens Yard Master Electric Tension Series
Szybki przewodnik po instalacji i obsłudze zewnętrznego ekranu projekcyjnego Elite Screens Yard Master Electric Tension. Dowiedz się, jak zamontować ekran na ścianie lub suficie, skonfigurować zdalne sterowanie RF oraz bezprzewodowy...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Ekran Yard Master Electric Tension to zewnętrzny ekran projekcyjny z napędem elektrycznym, zaprojektowany do montażu na ścianie lub suficie. Urządzenie posiada klasę ochrony IP33, co oznacza odporność na ciała stałe powyżej 2,5 mm oraz rozpyloną wodę pod kątem 60 stopni. Ze względu na ryzyko degradacji materiału pod wpływem promieniowania UV, ekran powinien być chowany do kasety ochronnej, gdy nie jest używany. Obsługa urządzenia powinna być wykonywana wyłącznie przez osoby dorosłe.
Instalacja
Do montażu wymagane są co najmniej dwie osoby. Ekran można zamontować na ścianie lub suficie przy użyciu dołączonych wsporników (A). Należy upewnić się, że powierzchnia montażowa jest równa, a wsporniki wypoziomowane. Po zawieszeniu ekranu na wspornikach, można go przesuwać poziomo w celu wycentrowania, a następnie zabezpieczyć śrubą (H).
Obsługa i sterowanie

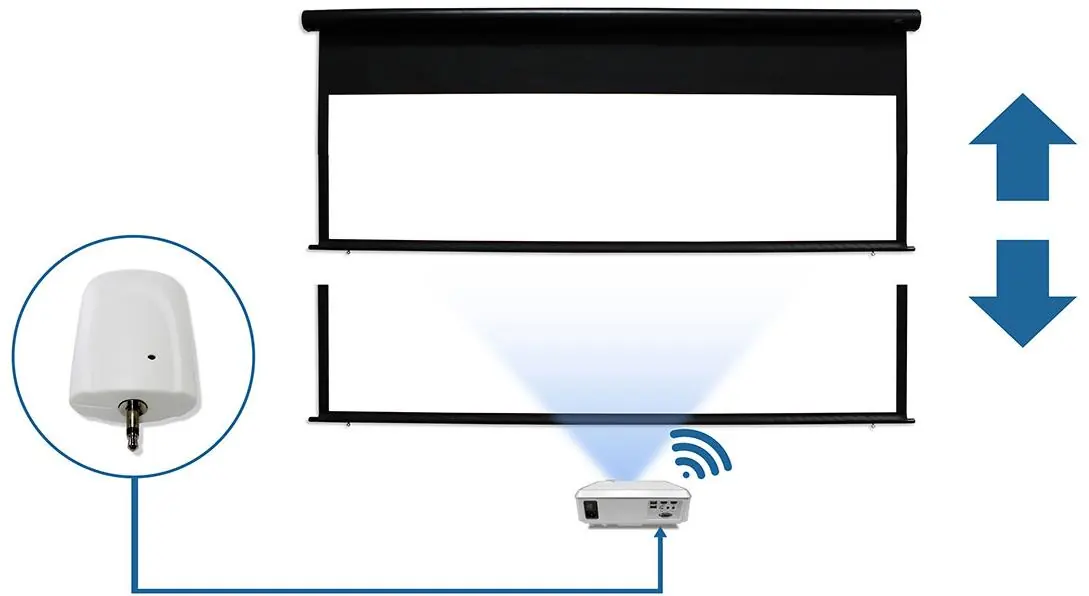

Ekran można obsługiwać za pomocą pilota RF lub bezprzewodowego wyzwalacza 12V (ZOMS-TR12V). W przypadku pilota RF, jeśli sterowanie nie działa, należy przeprowadzić procedurę synchronizacji: odłączyć zasilanie, nacisnąć i przytrzymać przycisk STOP, podłączyć zasilanie, a po usłyszeniu serii sygnałów dźwiękowych zwolnić przycisk.
Konserwacja
Powierzchnię projekcyjną należy chronić przed kurzem, brudem i zarysowaniami. Nie wolno dotykać powierzchni rękami, pisać po niej ani używać ostrych przedmiotów. Do czyszczenia należy używać wyłącznie miękkiej, wilgotnej ściereczki z czystą wodą. Zabrania się stosowania środków chemicznych oraz alkoholu.
Bezpieczeństwo
Urządzenie nie zawiera części serwisowanych przez użytkownika. Wszelkie naprawy muszą być wykonywane przez autoryzowany serwis. W przypadku burzy, silnego wiatru lub długotrwałej nieobecności, ekran należy odłączyć od zasilania. Nie wolno używać ekranu, jeśli widoczne są jakiekolwiek uszkodzenia mechaniczne.
Informacje o producencie
Elite Screens
Praktyczna pomoc
Typowe problemy
Przeprowadź procedurę synchronizacji: odłącz zasilanie, przytrzymaj przycisk STOP na pilocie, podłącz zasilanie i zwolnij przycisk po usłyszeniu serii sygnałów dźwiękowych.
Upewnij się, że w otoczeniu jest cicho. Naciśnij i przytrzymaj przycisk w małym otworze wyzwalacza, podłącz zasilanie ekranu i trzymaj przycisk, aż usłyszysz cztery sygnały dźwiękowe.
Upewnij się, że projektor jest całkowicie wyłączony (w tym wentylator). Jeśli problem nadal występuje, powtórz proces parowania wyzwalacza.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku (100V, 110V lub 220V) jest zgodne z wymaganiami ekranu.
- Upewnij się, że miejsce montażu jest równe i stabilne.
- Przygotuj dwie osoby do bezpiecznego montażu ekranu.
- Sprawdź, czy w pobliżu znajduje się łatwo dostępne gniazdko elektryczne.
- Upewnij się, że powierzchnia projekcyjna jest czysta i wolna od zanieczyszczeń.
Parametry w praktyce
- Zasięg pilota RF
- Do 100 stóp (ok. 30 metrów), nie wymaga bezpośredniej widoczności odbiornika.
Ilustracje i schematy

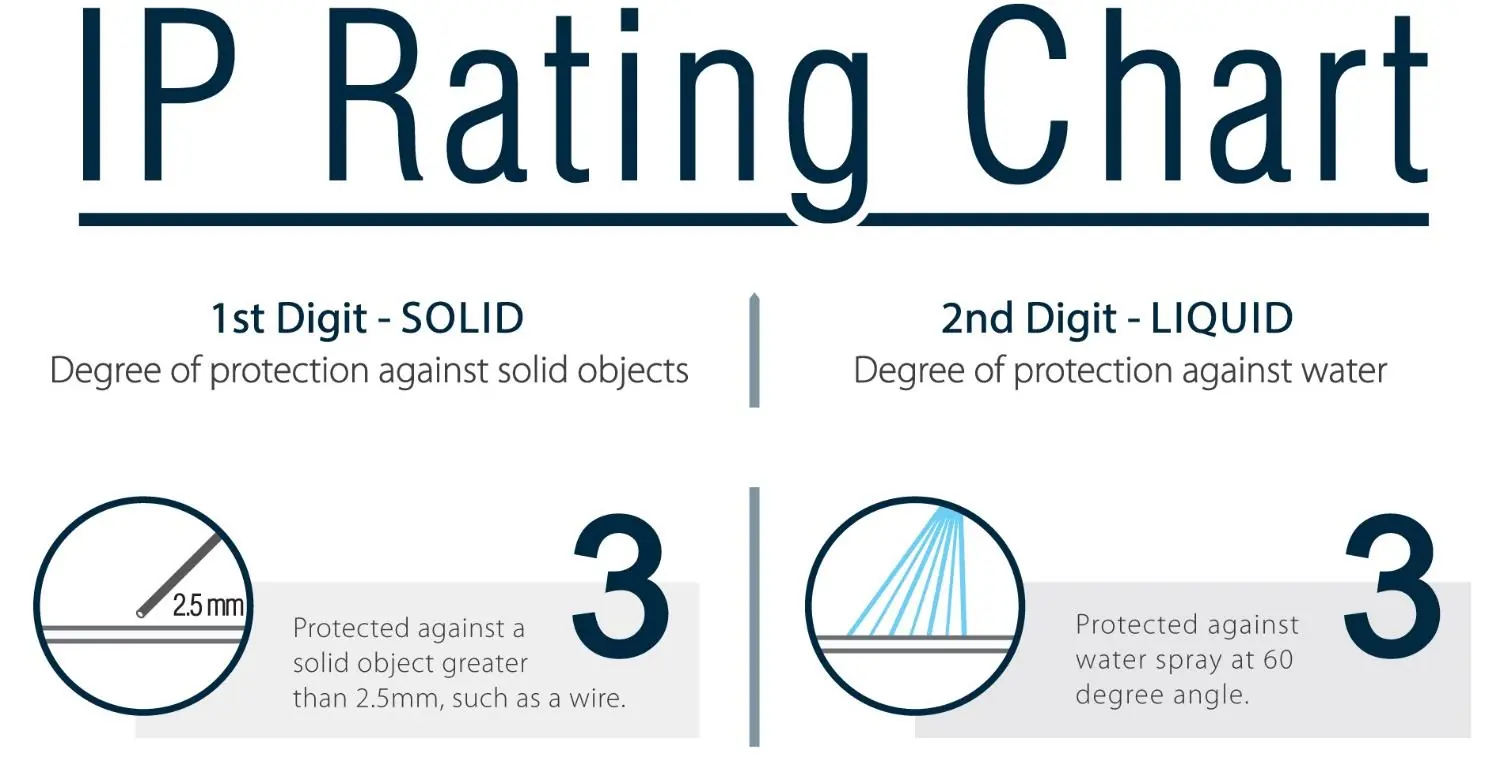

- Schemat IP33 wyjaśnia odporność na ciała stałe i wodę.

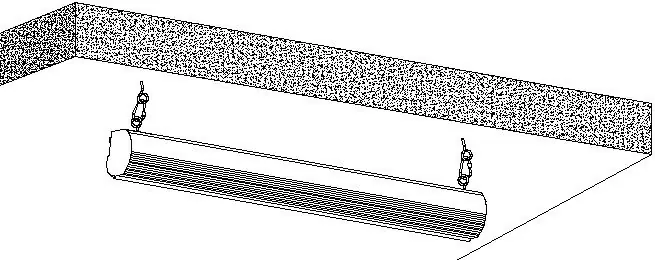

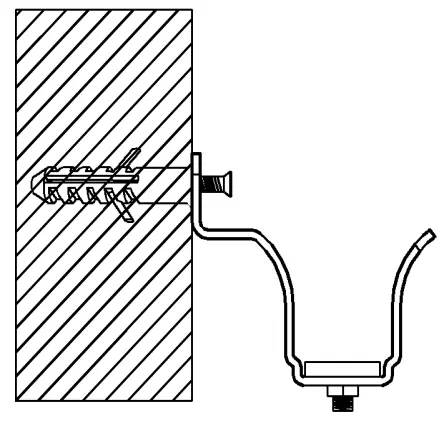

- Ilustracje montażu ściennego i sufitowego pokazują sposób zawieszenia kasety na wspornikach (A) i zabezpieczenia śrubą (H).
- Rysunek synchronizacji wyzwalacza 12V wskazuje lokalizację przycisku w małym otworze na obudowie wyzwalacza.
Zgodność modelu
- Wyzwalacz ZOMS-TR12V wymaga projektora z portem wyjściowym wyzwalacza (trigger output).
- Dołączone śruby ścienne mogą nie pasować do każdego rodzaju podłoża; w razie potrzeby skonsultuj się z fachowcem.
