Instrukcja obsługi przekaźnika ELKO SmartRelay Puck 10AX

Najważniejsze informacje z instrukcji

ELKO SmartRelay Puck 10AX to przekaźnik przeznaczony do sterowania obciążeniami rezystancyjnymi, indukcyjnymi oraz pojemnościowymi. Urządzenie wymaga podłączenia przewodu neutralnego do poprawnego działania. Nie należy sterować urządzeniami, które wymagają stałego zasilania.

Opcje sterowania

• Wiser Home: Wymaga posiadania Wiser Hub do sterowania przez aplikację.
• Quick Home Connect: Bezprzewodowe rozwiązanie dla urządzeń Zigbee bez konieczności użycia Hub-a.
• Sterowanie bezpośrednie: Możliwość podłączenia dowolnej liczby mechanicznych przycisków.

Instalacja i podłączenie

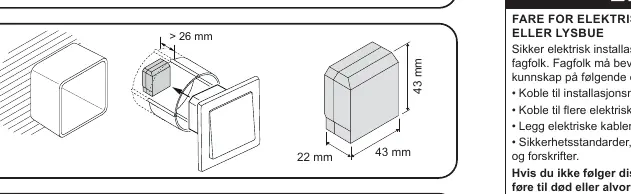

Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka. Przed montażem upewnij się, że puszka ścienna jest wystarczająco głęboka, aby pomieścić przekaźnik oraz mechanizm przycisku.

Kroki instalacji:

1. Wyłącz zasilanie w obwodzie.

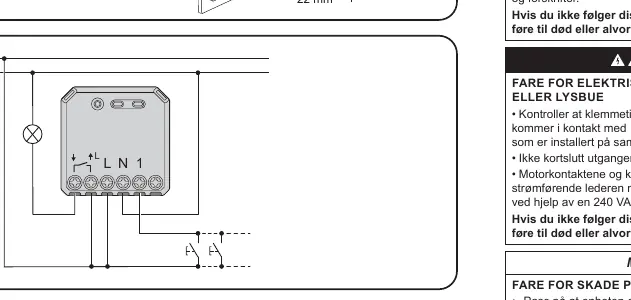

2. Podłącz przewody zgodnie ze schematem: faza (L), neutralny (N) oraz wejście przycisku (1).
3. Upewnij się, że obszar zacisków nie styka się z metalowymi elementami w puszce.
4. Nie zwieraj wyjść do przewodu neutralnego.

Bezpieczeństwo

Urządzenie stwarza ryzyko porażenia prądem, wybuchu lub łuku elektrycznego. Podczas testowania przycisków urządzenia należy używać wyłącznie izolowanych narzędzi spełniających normę EN 60900. W przypadku testowania rezystancji izolacji, urządzenie musi być odłączone od obwodu.

Dane techniczne

• Napięcie: 220-240 V AC, 50/60 Hz
• Prąd znamionowy: 10 AX
• Protokół komunikacji: Zigbee 3.0
• Stopień ochrony: IP20
• Wymiary: 43 x 43 x 22 mm
