Instrukcja obsługi giętarki ręcznej ELMAG SBM 1270x2.0 HSS
Przewodnik po giętarce ręcznej ELMAG SBM 1270x2.0 HSS. Poznaj parametry techniczne, możliwości gięcia, obsługę pedałem nożnym oraz zastosowania urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Giętarka ręczna ELMAG SBM 1270x2.0 HSS służy do precyzyjnego gięcia blach o grubości do 2.0 mm i długości do 1270 mm. Obsługa odbywa się za pomocą pedału nożnego, co pozwala na swobodne podawanie materiału. str. 1, 2
Najważniejsze czynności
- Obsługa giętarki odbywa się za pomocą pedału nożnego, który zamyka i blokuje belkę górną, umożliwiając gięcie. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Plate thickness | 2 mm | Maksymalna grubość blachy | str. 2 |
| Working length | 1270 mm | Maksymalna długość gięcia | str. 2 |
| Bending angle | 0 - 135° | Zakres kąta gięcia | str. 2 |
| Weight | 335 kg | Waga urządzenia | str. 3 |
Gdzie szukać w PDF
- Dane techniczne i opis str. 1
- Specyfikacja i zastosowania str. 2
- Wymiary i waga str. 3
Spis treści
Najważniejsze informacje

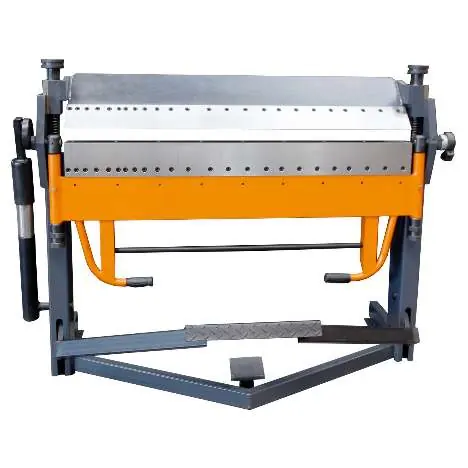

Giętarka ręczna ELMAG SBM 1270x2.0 HSS to profesjonalne urządzenie przeznaczone do obróbki blach. Maszyna umożliwia gięcie arkuszy o grubości do 2.0 mm i długości roboczej do 1270 mm. Urządzenie wyposażone jest w system segmentowy, który pozwala na dostosowanie szerokości gięcia do konkretnych potrzeb.
Opis i obsługa urządzenia
Maszyna została zaprojektowana z myślą o wydajnej pracy:
- Obsługa pedałem nożnym: Umożliwia wygodne zamykanie i blokowanie belki górnej, pozostawiając obie ręce wolne do podawania materiału. Pedał posiada antypoślizgową powłokę gumową.
- System segmentowy: Belka górna i gnąca posiadają wymienne segmenty o różnych szerokościach (25/30/35/40/45/50/75/100/150/200/270 mm), co pozwala na gięcie elementów o skomplikowanych kształtach.
- Wspomaganie: Silne cylindry sprężynowe wspomagają użytkownika podczas pracy, zapewniając płynny i kontrolowany powrót belki gnącej.
- Regulacja: Precyzyjna regulacja belki górnej i gnącej pozwala na szybkie dostosowanie maszyny do różnych grubości materiału.
Zastosowania
Urządzenie znajduje zastosowanie w następujących branżach i pracach:
- Konstrukcje szaf sterowniczych
- Warsztaty izolacyjne
- Blacharstwo samochodowe
- Warsztaty samochodowe
- Zakłady obróbki metalu
- Konstrukcje fasadowe
- Dekarstwo
- Hydraulika
Dane techniczne
- Maksymalna grubość blachy: 2.0 mm
- Maksymalna długość robocza: 1270 mm
- Kąt gięcia: 0 - 135°
- Maksymalne otwarcie: 48 mm
- Waga urządzenia: 335 kg
- Wymiary: 1585 mm (długość) x 900 mm (szerokość) x 1150 mm (wysokość)
Informacje o producencie
ELMAG Entwicklungs und Handels GmbH
Praktyczna pomoc
Typowe problemy
Upewnij się, że grubość materiału nie przekracza 2.0 mm i sprawdź poprawność regulacji belki górnej oraz gnącej.
Sprawdź, czy segmenty belki są poprawnie zamontowane i czy materiał jest równo ułożony na całej długości roboczej.
Przed użyciem
- Sprawdź, czy maszyna stoi na stabilnym i wypoziomowanym podłożu.
- Upewnij się, że grubość obrabianej blachy nie przekracza 2.0 mm.
- Sprawdź, czy szerokość segmentów belki jest odpowiednio dobrana do giętego elementu.
- Przetestuj działanie pedału nożnego przed włożeniem materiału.
- Upewnij się, że obszar roboczy jest wolny od przeszkód.
