Instrukcja obsługi nagrzewnicy indukcyjnej Elmag HDI 16K400 TC
Poznaj funkcje, dane techniczne oraz zasady obsługi nagrzewnicy indukcyjnej Elmag HDI 16K400 TC. Przewodnik zawiera informacje o transporcie, specyfikacji urządzenia oraz procedurach uruchomienia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Elmag HDI 16K400 TC to mobilna nagrzewnica indukcyjna o mocy 16 kW, zasilana trójfazowo (400V). Urządzenie posiada 5-calowy ekran dotykowy, chłodzenie cieczą (zbiornik 20l) i jest przeznaczone do profesjonalnych zastosowań warsztatowych. str. 1, 2
Najważniejsze czynności
- Transport urządzenia str. 1
- Uruchomienie urządzenia str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wyjściowa | 16 kW | Moc grzewcza | str. 2 |
| Zasilanie | 400 V / 3 fazy | Wymagane zasilanie elektryczne | str. 2 |
| Waga | 130 kg | Masa urządzenia | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa i funkcje str. 1
- Dane techniczne str. 2
- Usługa uruchomienia str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nagrzewnica indukcyjna Elmag HDI 16K400 TC to zaawansowane urządzenie mobilne przeznaczone do prac warsztatowych. Kluczowym wymogiem bezpieczeństwa jest zakaz transportu urządzenia w pozycji poziomej. Urządzenie wyposażone jest w 5-calowy ekran dotykowy, który służy do sterowania mocą grzania oraz monitorowania parametrów pracy.
Transport i bezpieczeństwo
Urządzenie musi być transportowane wyłącznie w pozycji pionowej. Nieprzestrzeganie tej zasady może prowadzić do uszkodzenia wewnętrznych komponentów.
Obsługa i funkcje
Nagrzewnica oferuje szereg funkcji sterowanych przez interfejs dotykowy:
- Regulacja mocy grzania.
- Wyświetlanie mocy w kW.
- Monitorowanie temperatury chłodziwa (w stopniach Celsjusza lub Fahrenheita).
- Menu testowe obejmujące test napięcia fazowego oraz test IGBT.
- Możliwość rozbudowy o zewnętrzny czujnik laserowy do regulacji poziomu temperatury.
Dane techniczne
Urządzenie charakteryzuje się następującymi parametrami:
- Moc wyjściowa: 16 kW
- Cykl pracy przy max. mocy: ok. 60 minut (w temp. 20°C)
- Częstotliwość pracy: 15 - 30 kHz
- Zasilanie: 400 V / 3 fazy / 50 Hz
- Pojemność zbiornika chłodziwa: 20 l
- Waga: 130 kg
- Stopień ochrony: IP 21
- Złącze: CEE 32A

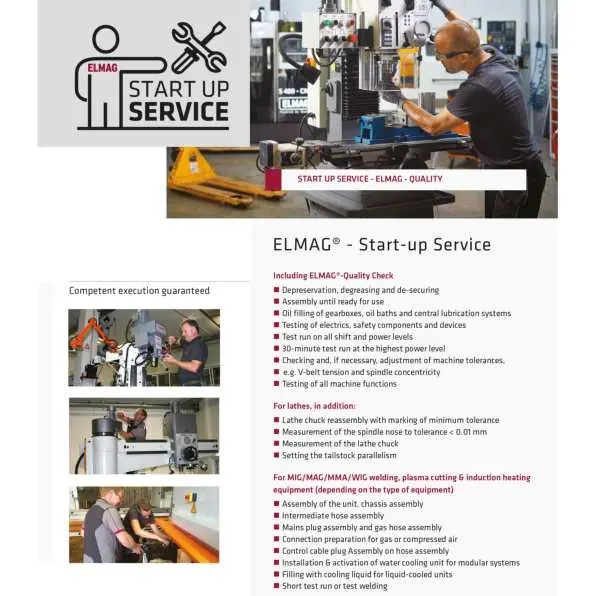

Usługa uruchomienia (Start-up Service)
Producent zaleca przeprowadzenie profesjonalnego uruchomienia urządzenia, które obejmuje:
- Sprawdzenie jakości i stanu technicznego.
- Napełnienie układów (oleje, chłodziwo).
- Testy elektryczne i funkcjonalne.
- Testy pod obciążeniem.
- Przygotowanie do pracy z osprzętem (węże, złącza).
Informacje o producencie
ELMAG Entwicklungs und Handels GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie może być transportowane w pozycji poziomej. Należy zachować pozycję pionową.
Przed użyciem
- Sprawdź, czy urządzenie nie było transportowane w poziomie.
- Upewnij się, że zasilanie sieciowe odpowiada wymaganiom (400V, 3 fazy, 50Hz).
- Sprawdź poziom chłodziwa w zbiorniku (pojemność 20l).
- Upewnij się, że wąż indukcyjny (4,25m) jest poprawnie podłączony.
- Sprawdź, czy wtyczka zasilająca (CEE 32A) jest kompatybilna z gniazdem.
