Instrukcja montażu klamki drzwiowej Emtek Stretto 1.5x5 Passage
Instrukcja montażu klamki drzwiowej Emtek Stretto 1.5x5 Passage. Dowiedz się, jak przygotować otwory w drzwiach, zamontować zatrzask, płytkę zaczepową oraz klamki.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Emtek Stretto 1.5x5 Passage to zestaw klamki drzwiowej typu przejściowego, przeznaczony do montażu w drzwiach wewnętrznych. Zestaw zawiera wszystkie niezbędne elementy do instalacji, w tym mechanizm zatrzasku, płytkę zaczepową oraz klamki wewnętrzne i zewnętrzne.
Przygotowanie drzwi
Prawidłowy montaż wymaga precyzyjnego przygotowania otworu w skrzydle drzwiowym. Należy wykonać otwór o średnicy 1 1/4 cala (ok. 32 mm) na mechanizm zatrzasku oraz otwory montażowe o średnicy 3/8 cala (ok. 9,5 mm). Głębokość otworu na krawędzi drzwi powinna wynosić 1 cal (ok. 25 mm), a głębokość frezowania pod płytkę czołową 1/8 cala (ok. 3 mm).
Montaż zatrzasku i płytki zaczepowej
Po przygotowaniu otworów należy umieścić zatrzask w krawędzi drzwi i przykręcić go. Następnie należy przygotować ościeżnicę (jamb), wyznaczając miejsce na płytkę zaczepową. Wymiary podane w tabeli dla ościeżnicy (B i C) służą jedynie jako wartości referencyjne; zaleca się użycie fizycznej płytki zaczepowej do odrysowania konturów i precyzyjnego wyznaczenia otworów na wkręty w linii środkowej ościeżnicy.
Montaż klamek
Ostatnim etapem jest montaż zewnętrznych i wewnętrznych elementów wykończeniowych (trims). Należy pamiętać, że wygląd klamek może się różnić w zależności od wybranego stylu. Elementy należy połączyć za pomocą dołączonych śrub, upewniając się, że mechanizm pracuje płynnie przed ostatecznym dokręceniem.
Informacje o producencie
Emtek
Praktyczna pomoc
Typowe problemy
Wymiary B i C w tabeli są orientacyjne. Należy przyłożyć fizyczną płytkę zaczepową do ościeżnicy, odrysować jej krawędzie i na tej podstawie wyznaczyć otwory na wkręty.
Przed użyciem
- Sprawdź grubość drzwi (1-3/8 cala, 1-1/2 cala lub 1-3/4 cala).
- Przygotuj wiertła o średnicach 1 1/4 cala oraz 3/8 cala.
- Upewnij się, że posiadasz wkręty do drewna #8 do montażu płytki zaczepowej.
- Zweryfikuj rozstaw otworów (backset) 2 3/8 cala lub 2 3/4 cala.
Ilustracje i schematy

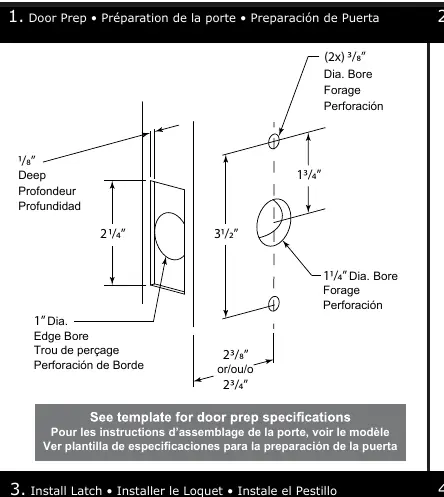

- Rysunek 1 pokazuje wymiary otworów w skrzydle drzwiowym.

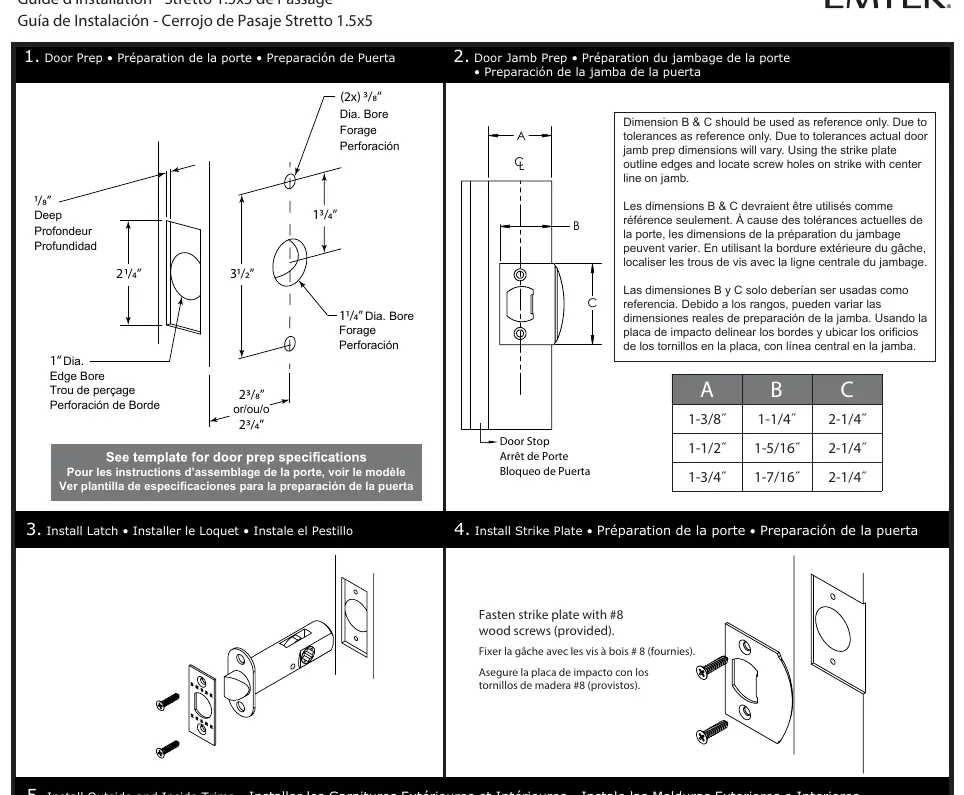

- Rysunek 2 przedstawia tabelę wymiarów dla ościeżnicy w zależności od grubości drzwi.
- Rysunek 5 ilustruje sposób łączenia klamki zewnętrznej z wewnętrzną za pomocą śrub.
Zgodność modelu
- Zestaw przeznaczony do drzwi o grubościach: 1-3/8 cala, 1-1/2 cala oraz 1-3/4 cala.
