Encelium Connected Lighting Module (CLM) - Instrukcja instalacji

Opis produktu

Connected Lighting Module (CLM) to bezprzewodowe urządzenie zaprojektowane w celu łatwego dodawania indywidualnego sterowania oświetleniem do przestrzeni. Moduł zwiększa elastyczność zarządzania budynkiem i znacząco redukuje czas pracy instalatora podczas montażu.

Bezpieczeństwo

Podczas instalacji należy przestrzegać podstawowych zasad bezpieczeństwa:

• Nie montować w pobliżu grzejników gazowych lub elektrycznych.
• Unikać kontaktu przewodów zasilających z gorącymi powierzchniami.
• Urządzenie powinno być montowane w miejscach niedostępnych dla osób nieupoważnionych.

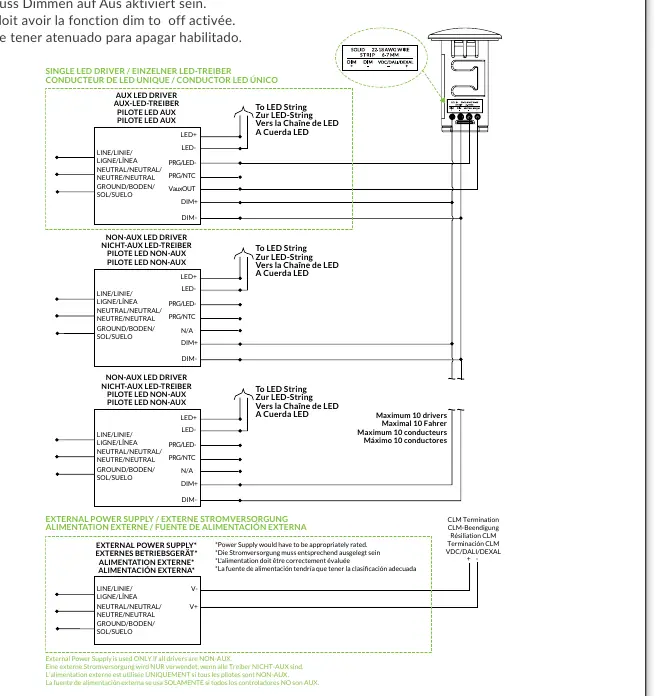

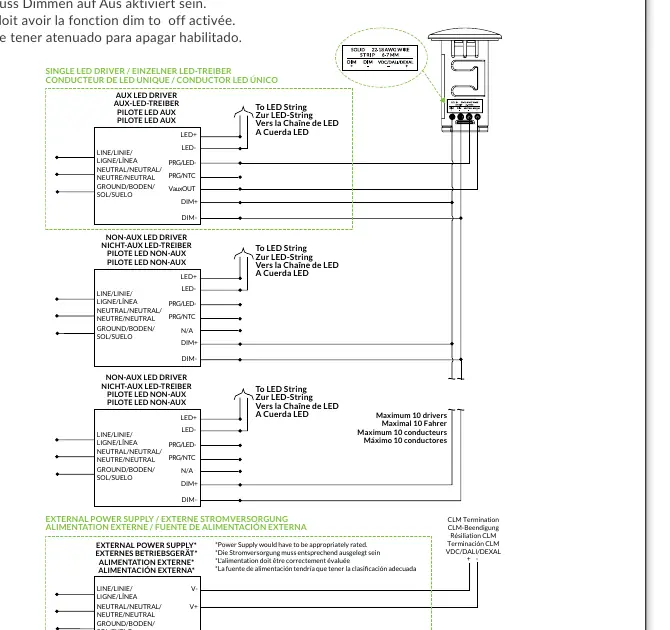

• Wszystkie kanały DALI są wewnętrznie połączone z jednostką sterującą, co należy uwzględnić przy instalacji.
• Nie używać urządzenia do celów innych niż przewidziane.

Uruchomienie i instalacja

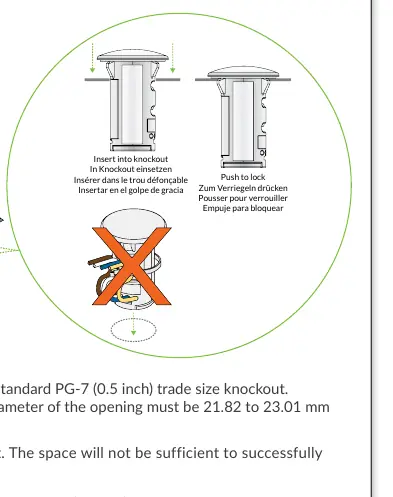

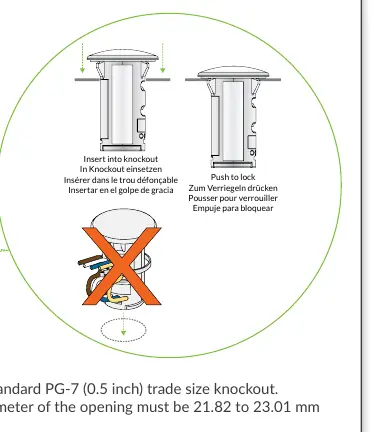

Montaż: Moduł CLM montuje się w oprawie oświetleniowej lub płycie montażowej poprzez standardowy otwór NEMA PG-7 (0,5 cala). Średnica otworu musi wynosić od 21,82 do 23,01 mm. Nie należy podłączać przewodów przed zamontowaniem modułu w otworze.

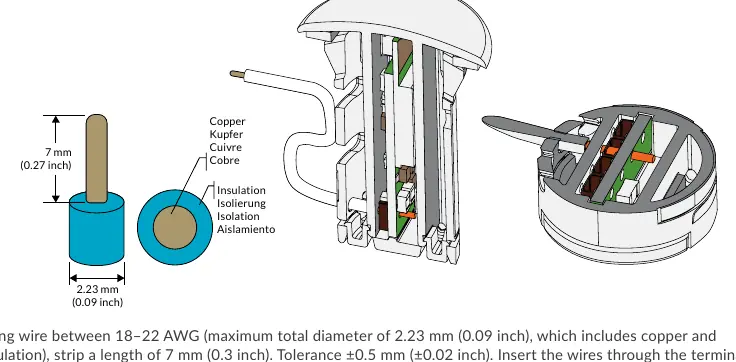

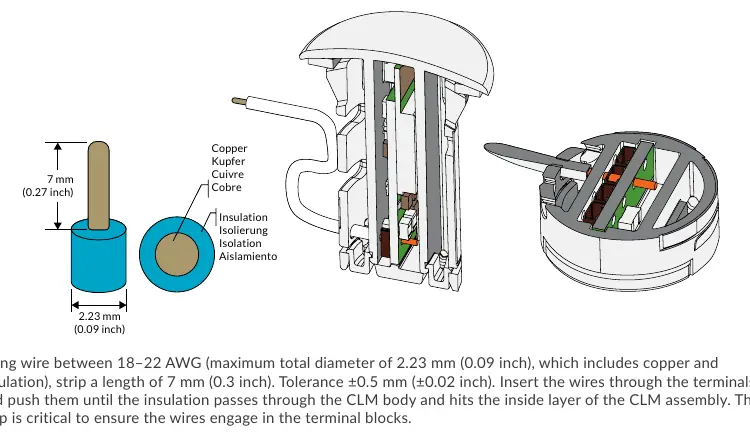

Podłączenie elektryczne: Należy użyć przewodów o przekroju 18–22 AWG (maksymalna średnica 2,23 mm). Należy zdjąć izolację na długości 7 mm i wprowadzić przewody do zacisków, aż izolacja przejdzie przez korpus CLM i dotknie wewnętrznej warstwy. Użycie grubszego przewodu spowoduje niewłaściwe połączenie.

Testowanie i obsługa

Po włączeniu zasilania moduł automatycznie przeprowadza test funkcjonalny (pierwsze 10 razy), podczas którego oprawa cyklicznie przechodzi ze stanu 100% do wyłączenia. W przypadku sterowników Tunable White, po teście kolor zmieni się na chłodny biały, następnie ciepły biały i powróci do koloru domyślnego. Do inicjacji sekwencji testowej przed uruchomieniem można użyć narzędzia Wiring Test Tool (EN-WTT-ZB).

Konserwacja i usterki

W przypadku konieczności ponownego okablowania, należy przeciąć przewody, pozostawiając 25,4 do 50,8 mm, a następnie ostrożnie obracać przewód podczas wyciągania. Moduł można ponownie okablować maksymalnie 2 razy. Przycisk resetowania, przytrzymany przez 5 sekund, przywraca ustawienia fabryczne (usuwa przynależność do grup i tabele wiązań).
