Instrukcja obsługi modułu oświetleniowego Encelium CLM

Szybki przewodnik instalacji i konfiguracji modułu Encelium CLM. Dowiedz się, jak zamontować urządzenie, wykonać połączenia elektryczne dla sterowników 0-10V oraz DALI, a także jak przeprowadzić testy końcowe i resetowanie modułu.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Moduł Encelium CLM (Connected Lighting Module) to bezprzewodowe urządzenie służące do indywidualnego sterowania oprawami oświetleniowymi. Instrukcja zawiera procedury montażu mechanicznego, podłączenia elektrycznego do sterowników 0-10V oraz DALI/DEXAL, a także procedury testowe i resetowania urządzenia.

Moduł Encelium CLM
Moduł Encelium CLM

Bezpieczeństwo

  • Nie montować w pobliżu grzejników gazowych lub elektrycznych.
  • Unikać kontaktu przewodów zasilających z gorącymi powierzchniami.
  • Montować w miejscach niedostępnych dla osób nieupoważnionych.
  • Wszystkie kanały DALI są wewnętrznie połączone z jednostką sterującą.

Montaż

Moduł montuje się w oprawie lub płycie montażowej przez otwór o standardzie NEMA PG-7 (0,5 cala). Średnica otworu musi wynosić od 21,82 do 23,01 mm. Wbudowane klipsy mocujące utrzymują urządzenie na miejscu. Uwaga: Nie należy podłączać przewodów przed zamontowaniem modułu w otworze.

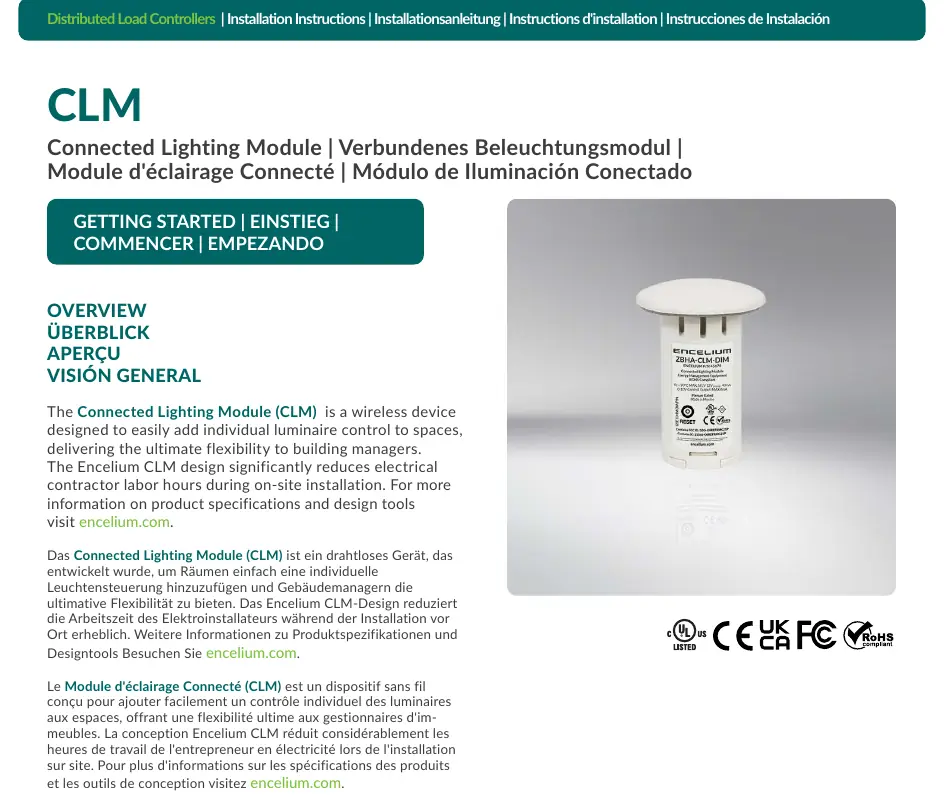

Widok modułu sterowania oświetleniem Encelium CLM (Connected Lighting Module) z widoczną etykietą znamionową.
Widok modułu sterowania oświetleniem Encelium CLM (Connected Lighting Module) z widoczną etykietą znamionową.

Podłączenia elektryczne

Należy używać przewodów o przekroju 18–22 AWG. Należy zdjąć izolację na długość 7 mm. Przewody należy wprowadzić do zacisków tak, aby izolacja przeszła przez korpus modułu i dotknęła wewnętrznej warstwy. Zastosowanie zbyt grubych przewodów spowoduje niewłaściwe połączenie. W przypadku sterowników 0-10V, wymagana jest funkcja dim-to-off.

Testowanie i resetowanie

Po włączeniu zasilania, moduł automatycznie wykonuje test końcowy (pierwsze 10 razy), podczas którego oprawa cyklicznie zmienia jasność od 100% do wyłączonej. Do inicjacji testu przed uruchomieniem można użyć narzędzia Wiring Test Tool (EN-WTT-ZB). Aby zresetować urządzenie do ustawień fabrycznych, należy przytrzymać przycisk reset przez 5 sekund przy włączonym zasilaniu.

Informacje o producencie

Encelium

Profil marki

Praktyczna pomoc

Typowe problemy

Niewłaściwe połączenie przewodów w zaciskach.

Upewnij się, że używasz przewodów 18-22 AWG i że izolacja przechodzi przez korpus modułu, dotykając wewnętrznej warstwy.

Trudności z instalacją modułu w otworze.

Nie podłączaj przewodów przed zamontowaniem modułu w otworze montażowym, ponieważ brakuje wtedy miejsca na poprawną instalację.

Konieczność wymiany przewodów (rewiring).

Można to zrobić maksymalnie 2 razy. Należy uciąć przewody, zostawiając 25-50 mm, a następnie ostrożnie obracać i wyciągać przewód.

Przed użyciem

  • Sprawdź, czy średnica otworu montażowego wynosi 21,82–23,01 mm.
  • Przygotuj przewody 18–22 AWG o maksymalnej średnicy 2,23 mm.
  • Zdejmij 7 mm izolacji z przewodów.
  • Upewnij się, że sterownik LED posiada funkcję dim-to-off (dla 0-10V).
  • Zapewnij dostęp do zasilania podczas resetowania urządzenia.

Parametry w praktyce

NEMA PG-7 (0,5 cala)
Standardowy rozmiar otworu montażowego dla modułu.

Ilustracje i schematy

  • Schemat montażu pokazuje wkładanie modułu w otwór i blokowanie go klipsami.
  • Schemat połączeń 0-10V ilustruje podłączenie sterownika LED do modułu CLM.
  • Schemat połączeń DALI/DEXAL pokazuje specyficzne wyprowadzenia dla tego typu sterowników.

Zgodność modelu

  • Moduł współpracuje ze sterownikami 0-10V z funkcją dim-to-off.
  • Obsługuje sterowniki DALI, DEXAL oraz Tunable White.
  • Zewnętrzne zasilanie jest wymagane tylko, jeśli wszystkie sterowniki są typu NON-AUX.
