Instrukcja obsługi czujnika ruchu Enerlites HMOS-J
Dowiedz się, jak zainstalować i skonfigurować czujnik ruchu Enerlites HMOS-J. Przewodnik zawiera schematy podłączenia, ustawienia trybów pracy (Occupancy/Vacancy) oraz wskazówki dotyczące rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Enerlites HMOS-J to czujnik ruchu 2-w-1 (Occupancy/Vacancy). Pozwala na automatyczne lub ręczne sterowanie oświetleniem z regulowanym czasem opóźnienia (15s, 10m, 20m). str. 1
Najważniejsze czynności
- Podłączenie przewodów: Czerwony do LOAD, Czarny do HOT, Zielony do GROUND. str. 1
- Zmiana trybu pracy (OCC/VAC) za pomocą przełącznika. str. 2
Pierwsze uruchomienie
- Po włączeniu zasilania urządzenie wymaga 2 minut na rozgrzanie. W tym czasie światło może się włączać i wyłączać. str. 1
Problemy i rozwiązania
Oświetlenie nie wyłącza się
Sprawdź uziemienie, usuń źródła ciepła z promienia 2 metrów, sprawdź czy przewody HOT i LOAD nie są zamienione.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120/277VAC, 60Hz | Zasilanie urządzenia | str. 1 |
| Obciążenie żarowe | 500W | Maksymalna moc żarówek | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji i specyfikacja str. 1
- Obsługa i rozwiązywanie problemów str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik ruchu Enerlites HMOS-J to urządzenie typu 2-w-1 (Occupancy/Vacancy), które automatycznie steruje oświetleniem na podstawie wykrytego ruchu. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej. Urządzenie wymaga użycia przewodów miedzianych i powinno być instalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Pamiętaj o 2-minutowym czasie rozgrzewania urządzenia po pierwszym włączeniu zasilania, podczas którego światło może się włączać i wyłączać.
Opis urządzenia
Czujnik wykorzystuje technologię pasywnej podczerwieni (PIR) do wykrywania ciepła emitowanego przez ruch. Urządzenie posiada regulowany czas opóźnienia wyłączenia oraz dwa tryby pracy: Occupancy (automatyczne włączanie/wyłączanie) oraz Vacancy (ręczne włączanie, automatyczne wyłączanie).
Instalacja i podłączenie

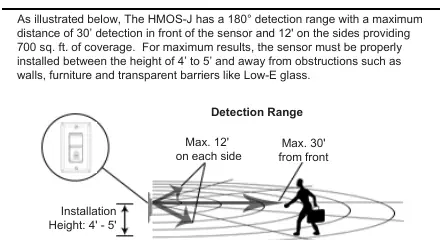

Czujnik powinien być zamontowany na wysokości od 4 do 5 stóp (ok. 1,2–1,5 m) od podłogi, z dala od przeszkód takich jak meble czy szkło Low-E. Zasięg detekcji wynosi 180 stopni, do 30 stóp (ok. 9 m) przed czujnikiem i 12 stóp (ok. 3,6 m) po bokach.
Schemat podłączenia przewodów:
- Czerwony przewód: Podłącz do przewodu LOAD (obciążenie).
- Czarny przewód: Podłącz do przewodu HOT (faza).
- Zielony przewód: Podłącz do przewodu GROUND (uziemienie).
Ustawienia i obsługa
Urządzenie posiada przełączniki do konfiguracji czasu i trybu pracy:
- Czas opóźnienia (Time Delay): Możliwość wyboru: 15 sekund (tryb testowy), 10 minut lub 20 minut.
- Tryb pracy (Mode Switch):
- OCC (Occupancy): Automatyczne włączanie po wykryciu ruchu i automatyczne wyłączanie po upływie ustawionego czasu.
- VAC (Vacancy): Wymaga ręcznego włączenia przyciskiem. Automatyczne wyłączanie po upływie ustawionego czasu.
Przycisk na obudowie pozwala na ręczne włączenie lub wyłączenie oświetlenia w obu trybach.
Rozwiązywanie problemów
Jeśli oświetlenie nie wyłącza się automatycznie:
- Sprawdź, czy przewód uziemiający jest prawidłowo podłączony.
- Upewnij się, że w promieniu 2 metrów od czujnika nie znajdują się źródła ciepła, takie jak żarówki o dużej mocy, grzejniki przenośne lub nawiewy HVAC.
- Sprawdź poprawność okablowania – upewnij się, że przewody HOT i LOAD nie zostały zamienione.
Informacje o producencie
Enerlites, Inc.
Praktyczna pomoc
Typowe problemy
Oświetlenie nie wyłącza się automatycznie
Sprawdź uziemienie, upewnij się, że w promieniu 2 metrów nie ma źródeł ciepła (grzejniki, nawiewy, żarówki) i sprawdź, czy przewody HOT i LOAD nie są zamienione.
Przed użyciem
- Wyłącz zasilanie na bezpieczniku przed instalacją.
- Używaj wyłącznie przewodów miedzianych.
- Zamontuj czujnik na wysokości 4-5 stóp (ok. 1.2-1.5m).
- Upewnij się, że w pobliżu nie ma przeszkód (meble, szkło Low-E).
- Poczekaj 2 minuty po włączeniu zasilania na rozgrzanie czujnika.
Parametry w praktyce
- Obciążenie żarowe
- 500W przy 120VAC
- Opóźnienie czasowe
- 15 sekund (test), 10 minut, 20 minut
- Temperatura pracy
- 32°F - 131°F (0°C - 55°C)
Ilustracje i schematy
- Schemat okablowania: Czerwony do LOAD, Czarny do HOT, Zielony do GROUND.
- Zmiana pokrywy: Przesuń górną pokrywę w dół, aby ją zwolnić, a następnie dopasuj wypustki i przesuń w górę, aby zamocować.
