Instrukcja montażu gniazda Enerlites 67300 NEMA 10-30R
Instrukcja montażu i specyfikacja techniczna gniazda zasilającego Enerlites 67300 NEMA 10-30R o obciążalności 30A.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Enerlites 67300 to gniazdo zasilające typu NEMA 10-30R przeznaczone do montażu podtynkowego. Urządzenie jest przystosowane do pracy z prądem o natężeniu 30A przy napięciu 125/250V i częstotliwości 60Hz. Jest to gniazdo 3-przewodowe, 3-biegunowe.
Bezpieczeństwo i instalacja
Uwaga: Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie na głównym wyłączniku automatycznym lub bezpieczniku. Instalacja powinna być przeprowadzona zgodnie z krajowymi przepisami elektrycznymi (National Electric Code) oraz lokalnymi regulacjami. Zaleca się, aby montaż wykonał wykwalifikowany elektryk.
Gniazdo nie jest kompatybilne z pojedynczymi puszkami ściennymi (single-gang), pierścieniami montażowymi ani przedłużaczami puszek typu single-gang.
Podłączenie przewodów
Podczas instalacji należy używać przewodów miedzianych, platerowanych miedzią lub aluminiowych o przekroju od #10 AWG do #4 AWG. Śruby zaciskowe należy dokręcić z momentem obrotowym 30 in-lbs.
Procedura podłączenia:
- Podłącz przewód CZERWONY/GORĄCY do zacisku Y i dokręć śrubę.
- Podłącz przewód CZARNY/GORĄCY do zacisku X i dokręć śrubę.
- Podłącz przewód BIAŁY/NEUTRALNY do zacisku BIAŁEGO i dokręć śrubę.
Gwarancja
Produkt objęty jest 2-letnią gwarancją na wady materiałowe i wykonawcze. Do zgłoszenia reklamacyjnego wymagany jest oryginalny dowód zakupu od autoryzowanego sprzedawcy. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, modyfikacji lub błędnej instalacji. Więcej informacji można uzyskać na stronie WWW.ENERLITES.COM.
Oficjalne zasoby z instrukcji
Informacje o producencie
Enerlites, Inc.
Praktyczna pomoc
Typowe problemy
Urządzenie nie jest przeznaczone do puszek typu single-gang. Upewnij się, że używasz odpowiedniej puszki montażowej.
Przed instalacją upewnij się, że zasilanie zostało całkowicie odłączone na wyłączniku głównym lub bezpieczniku.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej.
- Upewnij się, że posiadasz przewody o przekroju od #10 AWG do #4 AWG.
- Zweryfikuj, czy puszka montażowa jest odpowiedniego typu (nie single-gang).
- Przygotuj śrubokręt z możliwością kontroli momentu dokręcania (30 in-lbs).
Parametry w praktyce
- #10 AWG - #4 AWG
- Dopuszczalny zakres przekroju przewodów zasilających.
Ilustracje i schematy

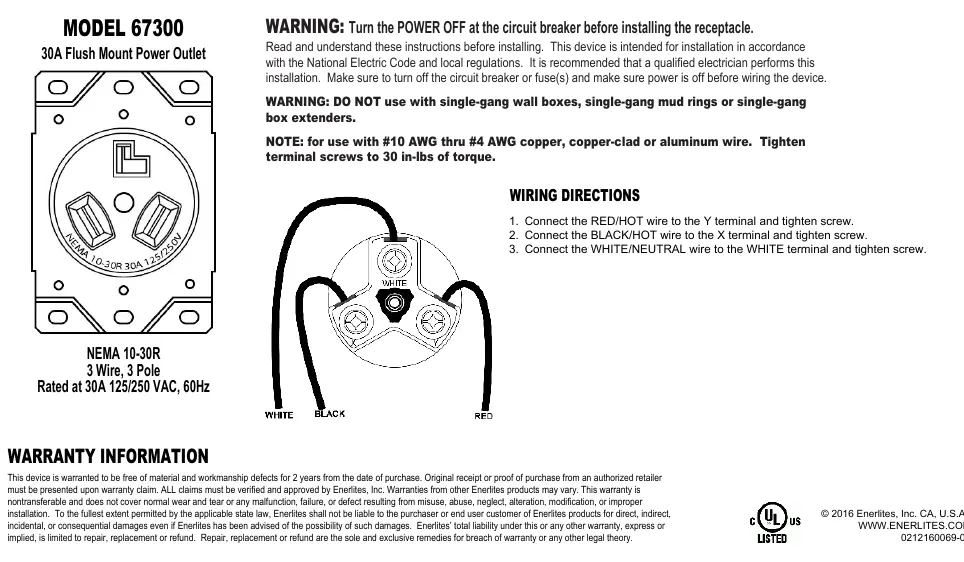

- Schemat pokazuje rozmieszczenie zacisków: Y (czerwony), X (czarny) oraz biały (neutralny).

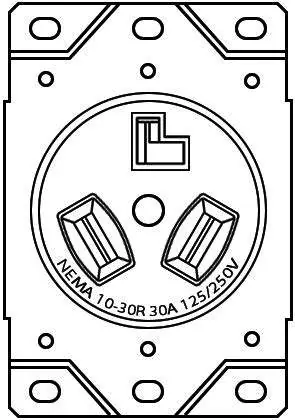

- Rysunek techniczny przedstawia układ styków gniazda NEMA 10-30R.
Zgodność modelu
- Nie używać z puszkami typu single-gang.
- Kompatybilne z przewodami miedzianymi, platerowanymi miedzią oraz aluminiowymi.
