ENTTEC Smart PXL 100x25 Dot - Instrukcja instalacji

Opis produktu

Smart PXL 100x25 Dot to wysokiej rozdzielczości punkt świetlny RGB/RGBW, zaprojektowany do zaawansowanych instalacji oświetleniowych. Urządzenie charakteryzuje się elastycznością konfiguracji i wymaga precyzyjnego planowania systemu w oparciu o limity zasilania i sterowania.

Bezpieczeństwo

Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi. Kluczowe zasady bezpieczeństwa obejmują:

• Zapewnienie odpowiedniego chłodzenia konwekcyjnego – nie zakrywać punktów świetlnych.

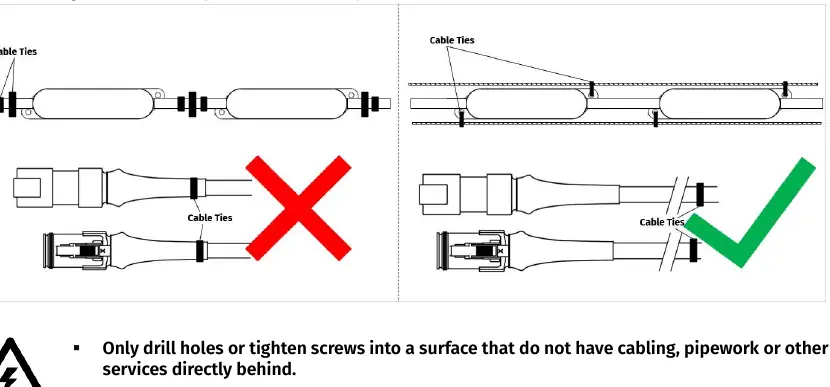

• Unikanie naprężeń kabli podczas montażu.
• Przestrzeganie minimalnych promieni gięcia kabli (30 mm dla kabla punktu, 68 mm dla kabli akcesoriów).
• Całkowite odłączenie zasilania przed czyszczeniem, serwisowaniem lub w przypadku uszkodzenia.
• Stosowanie zabezpieczeń przeciwprzepięciowych i odpowiednich zasilaczy DC.

Uruchomienie i obsługa

System wykorzystuje protokół S-PXL 8/16, który automatycznie adresuje punkty w łańcuchu. Kierunek przepływu danych jest oznaczony strzałką na obudowie. Maksymalna odległość między punktami danych wynosi 3000 mm. Do sterowania można wykorzystać kontrolery ENTTEC OCTO lub system Pixelator z modułami wtrysku zasilania PLink.

Konserwacja i usterki

Regularna konserwacja jest niezbędna dla zachowania żywotności systemu. Należy:

• Regularnie sprawdzać stan złączy pod kątem korozji i uszkodzeń.
• Utrzymywać system w czystości, usuwając kurz i brud, które ograniczają odprowadzanie ciepła.
• Do czyszczenia używać wyłącznie sprężonego powietrza o niskim ciśnieniu lub wilgotnej ściereczki z mikrofibry.
• Nie używać środków ściernych, żrących ani myjek ciśnieniowych.

W przypadku uszkodzenia, punkty świetlne nie posiadają części serwisowalnych przez użytkownika i powinny zostać wymienione na nowe.

Utylizacja

Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
