Instrukcja obsługi ładowarki akumulatorów ePropulsion G Battery Charger 16A
Kompletny przewodnik po ładowarce ePropulsion G Battery Charger 16A (model HK-MF-108-32). Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć kable, bezpiecznie ładować akumulatory serii G oraz poznać specyfikację techniczną.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ładowarka ePropulsion HK-MF-108-32 służy do ładowania akumulatorów serii G. Wymaga podłączenia zasilania AC (90-265V), kabla wyjściowego do akumulatora oraz kabla komunikacyjnego CAN. str. 5, 15
Najważniejsze czynności
- Montaż mechaniczny str. 12
- Podłączenie komunikacji str. 15
Problemy i rozwiązania
Ładowarka nie ładuje
Sprawdź poprawność podłączenia kabla komunikacyjnego do portu CHARGER.
str. 15Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 90-265 V AC | Zakres napięcia zasilania | str. 9 |
| Moc wyjściowa | 3300W (220V) / 1650W (110V) | Maksymalna moc ładowania | str. 9 |
Gdzie szukać w PDF
- Dane techniczne str. 7, 8, 9, 10
- Instalacja str. 12, 13, 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

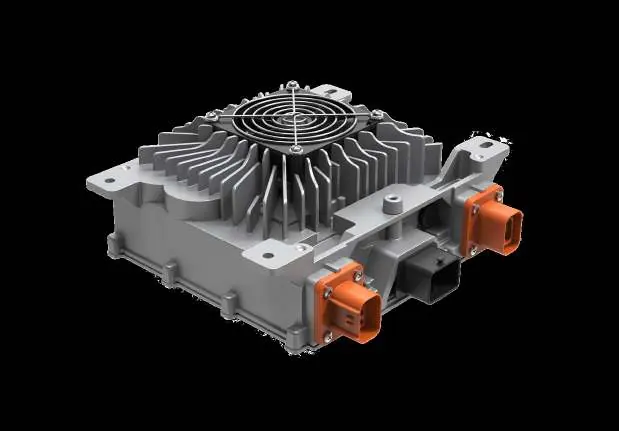

Ładowarka ePropulsion G Battery Charger 16A (model HK-MF-108-32) jest przeznaczona do ładowania akumulatorów serii G stosowanych w łodziach. Urządzenie charakteryzuje się wysoką wydajnością, stopniem ochrony IP67 (pełna ochrona przed pyłem i zanurzeniem) oraz wbudowanym czujnikiem temperatury z funkcją automatycznego wyłączania przy przegrzaniu (90°C).
Opis urządzenia
Ładowarka posiada w pełni uszczelnioną konstrukcję, co pozwala na pracę w trudnych warunkach środowiskowych. Urządzenie jest wyposażone w złącza wejściowe AC, wyjściowe DC oraz złącze komunikacyjne CAN, które umożliwia wymianę danych z akumulatorem.
Instalacja mechaniczna
W zestawie znajdują się płyty montażowe oraz śruby. Podczas montażu należy zapewnić odpowiednią przestrzeń dla wentylatora ładowarki, aby umożliwić odprowadzanie ciepła.
- Montaż za pomocą wkrętów samogwintujących: Moment dokręcania wynosi 6 N.m.
- Montaż za pomocą śrub i nakrętek: Moment dokręcania wynosi 7.7 N.m.
Podłączenia elektryczne
Ładowarka wymaga podłączenia trzech zestawów kabli:
- Kabel zasilający (AC): Należy podłączyć do odpowiedniego gniazda lub wyłącznika automatycznego (znamionowe natężenie powyżej 16A). Należy zachować ostrożność przy rozróżnianiu przewodów fazowych, neutralnych i uziemiających.
- Kabel wyjściowy (DC): Służy do połączenia z akumulatorem (bus-bar box). Należy uważać, aby nie zamienić biegunów dodatniego i ujemnego. Terminale są przystosowane do śrub M8.
- Kabel komunikacyjny: W przypadku pojedynczego akumulatora podłącz go do portu "CHARGER". Przy wielu akumulatorach połączonych równolegle, należy zachować odpowiednią kolejność (can-out do can-in kolejnego akumulatora).
Ładowanie
Po podłączeniu ładowarki do zasilania AC i akumulatora, system automatycznie rozpocznie proces ładowania, o ile nie wystąpią błędy. Wskaźnik na akumulatorze będzie sygnalizował postęp ładowania. Po zakończeniu procesu akumulator wyśle sygnał do ładowarki o zatrzymaniu pracy.
Bezpieczeństwo
Urządzenie pracuje pod napięciem 230V AC. Należy unikać dotykania gorących powierzchni podczas pracy i krótko po wyłączeniu. Nie należy podłączać ani odłączać kabli, gdy urządzenie pracuje, aby uniknąć ryzyka porażenia prądem.
Informacje o producencie
ePropulsion
Praktyczna pomoc
Typowe problemy
Ładowarka nie ładuje akumulatora
Sprawdź, czy kabel komunikacyjny jest poprawnie wpięty do portu CHARGER akumulatora oraz czy połączenia równoległe (jeśli występują) są wykonane zgodnie z instrukcją.
Przegrzewanie się ładowarki
Upewnij się, że wentylator ma zapewnioną przestrzeń do odprowadzania ciepła i nie jest zablokowany przez zanieczyszczenia.
Błąd połączenia przy wielu akumulatorach
Zweryfikuj kolejność połączeń: 1 #battery can-out -> 2 #battery can-in -> 2 #battery can-out -> 3 #battery can-in itd.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne (ładowarka, kable, płyty montażowe).
- Upewnij się, że napięcie zasilania AC mieści się w zakresie 90-265V.
- Sprawdź, czy powierzchnia montażowa jest stabilna i zapewnia wentylację.
- Upewnij się, że kable nie są uszkodzone i mają odpowiednie przekroje.
- Zapisz numer seryjny urządzenia w celach gwarancyjnych.
Parametry w praktyce
- 3300W@220VAC
- Maksymalna moc wyjściowa ładowarki przy zasilaniu napięciem 220V.
Ilustracje i schematy

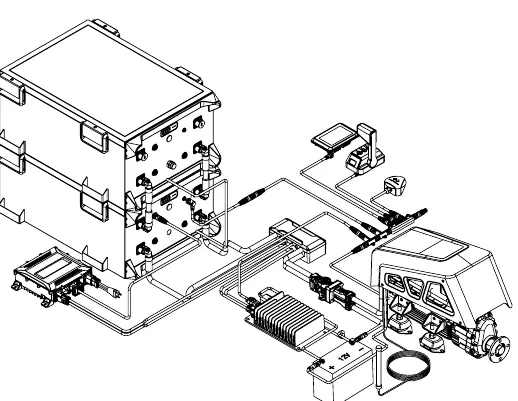

- Schemat połączeń (str. 16) przedstawia integrację ładowarki z akumulatorami i silnikiem.
- Schemat złączy wejściowych (str. 12) definiuje piny: 1-Line, 2-Ground(PE), 3-Neutral.
- Schemat złączy wyjściowych (str. 13) definiuje piny: 1-Positive, 2-Negative.
Zgodność modelu
- Ładowarka jest przeznaczona wyłącznie do akumulatorów serii G firmy ePropulsion.
- Nie używać do innych celów niż ładowanie akumulatorów łodzi.
