Instrukcja obsługi skanera Epson Expression 10000XL
Szybki przewodnik po skanerze Epson Expression 10000XL. Dowiedz się, jak poprawnie umieszczać dokumenty, używać oprogramowania EPSON Scan, konfigurować tryby skanowania, instalować opcjonalne akcesoria oraz rozwiązywać typowe problemy...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik użytkownika dla profesjonalnego skanera Epson Expression 10000XL. Skaner oferuje rozdzielczość sprzętową do 2400 x 4800 dpi i jest przeznaczony do pracy z grafiką oraz dokumentami biznesowymi. Kluczowe czynności obejmują poprawne umieszczenie dokumentów na szybie skanera, wybór odpowiedniego trybu pracy w oprogramowaniu EPSON Scan (Home, Office lub Professional) oraz opcjonalną instalację podajnika ADF lub przystawki do materiałów transparentnych.
Obsługa skanera

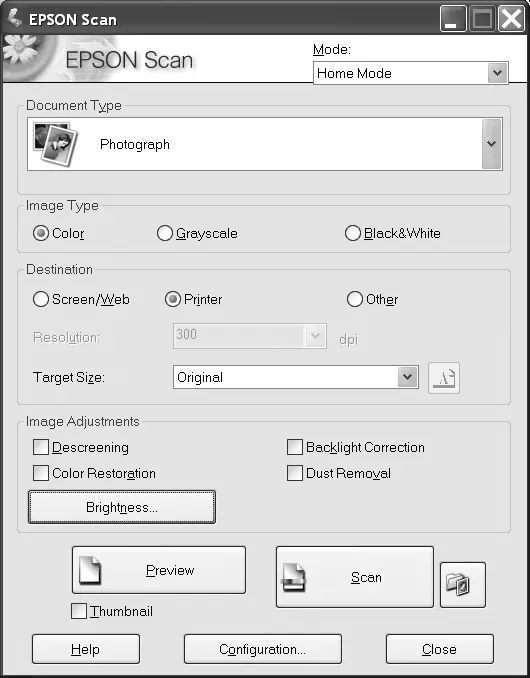

Aby rozpocząć skanowanie, umieść dokument stroną do dołu w lewym górnym rogu szyby skanera. W oprogramowaniu EPSON Scan wybierz tryb pracy:
- Home Mode: Szybkie skanowanie z automatycznymi ustawieniami.
- Office Mode: Optymalny dla dokumentów tekstowych, obsługuje podajnik ADF.
- Professional Mode: Pełna kontrola nad parametrami obrazu, takimi jak histogram, balans kolorów i korekcja tonów.
Ustawienia i jakość obrazu
Oprogramowanie pozwala na zaawansowaną obróbkę obrazu przed finalnym zapisem:
- Color Restoration: Przywracanie kolorów wyblakłym zdjęciom.
- Unsharp Mask: Wyostrzanie obrazu.
- Descreening: Redukcja efektu mory przy skanowaniu materiałów drukowanych.
- Backlight Correction: Usuwanie cieni z niedoświetlonych zdjęć.
- Dust Removal: Cyfrowe usuwanie drobinek kurzu.
Opcjonalne wyposażenie
Skaner wspiera instalację dodatkowych modułów:
- Transparency Unit: Do skanowania slajdów, negatywów i filmów. Wymaga usunięcia maty odblaskowej.
- Automatic Document Feeder (ADF): Umożliwia automatyczne podawanie wielu stron. Maksymalna pojemność to 100 arkuszy.
- Network Image Express Interface Card: Pozwala na pracę w sieci lokalnej po przypisaniu adresu IP.
Konserwacja i rozwiązywanie problemów
Regularnie czyść szybę skanera miękką, suchą szmatką. Nigdy nie rozpylaj środków czyszczących bezpośrednio na szybę. W przypadku zacięcia papieru w podajniku ADF, otwórz odpowiednie pokrywy i powoli usuń zablokowane arkusze. Jeśli skaner nie reaguje, sprawdź połączenia kablowe, stan diod na obudowie oraz ustawienia w menedżerze urządzeń systemu operacyjnego.
Informacje o producencie
Seiko Epson Corporation
Praktyczna pomoc
Typowe problemy
Dioda Ready nie świeci lub miga
Sprawdź, czy skaner jest włączony i poprawnie podłączony do zasilania. Jeśli miga, trwa proces skanowania – poczekaj na zakończenie.
Zacięcie papieru w podajniku ADF
Otwórz pokrywy podajnika i powoli wyciągnij zablokowane arkusze, aby uniknąć ich podarcia.
Skaner nie uruchamia się przyciskiem Start
W systemie Windows sprawdź zakładkę Zdarzenia (Events) w oknie właściwości skanera i upewnij się, że nie wybrano opcji 'Brak akcji'.
Obraz jest nieostry
Upewnij się, że dokument leży płasko na szybie. Jeśli skanujesz film bezpośrednio na szybie, może być konieczne ręczne ustawienie ostrości.
Przed użyciem
- Upewnij się, że szyba skanera jest czysta i wolna od kurzu.
- Sprawdź, czy dokument jest ułożony płasko i wyrównany do lewego górnego rogu.
- W przypadku skanowania wielu zdjęć, zachowaj odstęp co najmniej 20 mm między nimi.
- Jeśli używasz podajnika ADF, upewnij się, że dokumenty nie są zszyte ani zniszczone.
- Upewnij się, że blokada transportowa jest w pozycji odblokowanej (Unlock).
Parametry w praktyce
- Rozdzielczość optyczna
- 2400 dpi – określa fizyczną zdolność skanera do rejestracji detali.
- Głębia koloru
- 48-bit – pozwala na rejestrację bardzo szerokiego zakresu barw.
- Maksymalny obszar skanowania
- 12.2 x 17.2 cala (310 x 437 mm) – obsługuje formaty większe niż standardowe A4.
Ilustracje i schematy
- Przycisk Start: Służy do szybkiego uruchamiania oprogramowania skanującego.
- Blokada transportowa: Musi być odblokowana przed użyciem i zablokowana przed transportem.
- Podajnik ADF: Opcjonalny moduł do automatycznego skanowania wielostronicowych dokumentów.
Zgodność modelu
- Skaner wymaga systemu Windows lub Macintosh z odpowiednimi sterownikami.
- Podajnik ADF nie jest przeznaczony do skanowania cennych zdjęć lub dzieł sztuki.
- Wersja Photo skanera zawiera w zestawie przystawkę do materiałów transparentnych.
