Instrukcja obsługi efektu świetlnego Equinox Helix 100W Gobo Flower
Szybki przewodnik po obsłudze efektu świetlnego Equinox Helix 100W Gobo Flower. Dowiedz się, jak skonfigurować tryby DMX, Master/Slave, Sound Active oraz jak poprawnie podłączyć zasilanie i sterowanie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

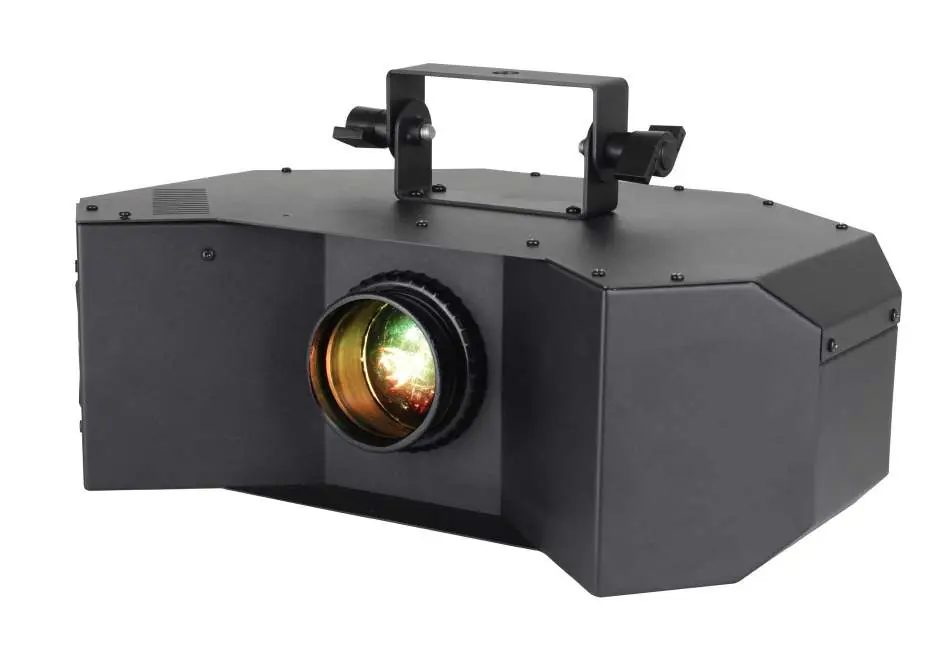

Equinox Helix 100W Gobo Flower to profesjonalny efekt świetlny wyposażony w 100W diodę LED. Urządzenie oferuje 11 statycznych gobo, 9 kolorów oraz możliwość pracy w trybach Auto, Sound Active, Master/Slave oraz DMX (2, 5 lub 7 kanałów). Przed uruchomieniem upewnij się, że urządzenie nie zostało uszkodzone w transporcie i jest dostosowane do napięcia sieciowego 100-240V AC.
Bezpieczeństwo
- Urządzenie przeznaczone wyłącznie do użytku profesjonalnego wewnątrz pomieszczeń.
- Nie wystawiać na działanie wilgoci, deszczu ani cieczy.
- Ryzyko porażenia prądem: nie otwierać obudowy.
- Produkt klasy LED 2 (EN 62471): nie patrzeć bezpośrednio w wiązkę światła.
- W przypadku awarii lub uszkodzenia kabla, należy niezwłocznie odłączyć zasilanie i skontaktować się z serwisem.
Obsługa i tryby pracy
Konfiguracja odbywa się za pomocą 4 przycisków i wyświetlacza LED na tylnym panelu:
- DMX: Ustawienie adresu startowego (Addr) oraz wybór trybu kanałów (CHNd).
- Master/Slave: Ustawienie jednostki nadrzędnej (NASt) i podrzędnych (SLNd).
- Show Mode: Wybór jednego z 9 wbudowanych programów (SH 0-8) z regulacją prędkości (SP00-SP99).
- Sound Active: Aktywacja reakcji na dźwięk (SOUN) z regulacją czułości (SENS 0-100).
- Manual Mode: Ręczne sterowanie ściemnianiem, stroboskopem, kolorem, gobo i rotacją.
DMX i połączenia
Urządzenie wykorzystuje standardowe złącza 3-pin lub 5-pin XLR. W przypadku długich linii sygnałowych zaleca się stosowanie terminatora DMX (120 Ohm) na ostatnim urządzeniu w łańcuchu. Możliwe jest łączenie zasilania wielu jednostek (maksymalnie 16 przy 240V lub 8 przy 120V).
Konserwacja i ustawienia zaawansowane
Urządzenie posiada menu serwisowe (Offset Menu) dostępne po przytrzymaniu przycisku ENTER przez 3 sekundy, służące do kalibracji pozycji początkowej kół gobo i kolorów. Użytkownik może również sprawdzić temperaturę urządzenia oraz całkowity czas pracy (Fixture hours).
Informacje o producencie
Equinox
Praktyczna pomoc
Typowe problemy
Sprawdź bezpiecznik (T2A 250V) oraz poprawność podłączenia kabla zasilającego.
Upewnij się, że używasz terminatora DMX na końcu łańcucha i że kable nie są uszkodzone.
Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową przed podłączeniem do prądu.
Przed użyciem
- Sprawdź, czy obudowa nie jest uszkodzona.
- Upewnij się, że napięcie zasilania wynosi 100-240V AC.
- Sprawdź, czy wszystkie kable są poprawnie podłączone i nie są uszkodzone.
- Upewnij się, że urządzenie jest zainstalowane przez wykwalifikowanego technika.
- Sprawdź, czy w pobliżu nie znajdują się materiały łatwopalne.
Parametry w praktyce
- 100W Cool White LED
- Główne źródło światła o temperaturze barwowej 7400K.
- DMX Channels: 2/5/7
- Wybór liczby kanałów sterujących w zależności od potrzebnej precyzji sterowania.
- Beam angle: 40°
- Kąt rozsyłu światła, określający szerokość wiązki.
- Fuse: T2A 250V
- Bezpiecznik zwłoczny chroniący urządzenie przed przeciążeniem.
Ilustracje i schematy
- Panel tylny: zawiera wyświetlacz LED, przyciski nawigacyjne, wejścia/wyjścia DMX oraz gniazda zasilania IEC.
- Schemat DMX: pokazuje poprawne połączenie pinów 1 (GND), 2 (Sygnał -) i 3 (Sygnał +).
- Power linking: ilustruje łączenie zasilania między wieloma jednostkami.
Zgodność modelu
- Wymaga kontrolera DMX-512 dla pełnej kontroli.
- Kompatybilne z opcjonalnym sterownikiem CA-8.
- Wymaga adaptera przy łączeniu linii 3-pin i 5-pin XLR.
