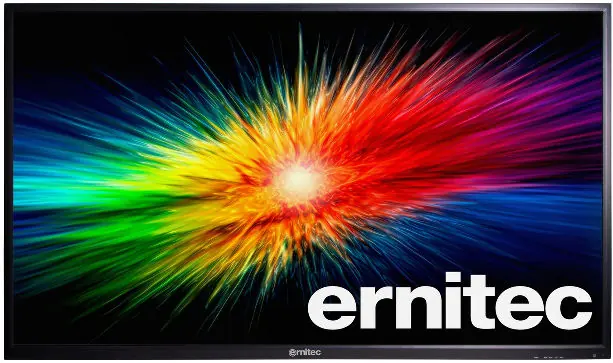

Instrukcja obsługi monitora Ernitec 0070-24127-WATERPR00F
Szybki przewodnik po monitorze Ernitec 0070-24127-WATERPR00F. Dowiedz się, jak podłączyć urządzenia przez HDMI/VGA/BNC, skonfigurować ustawienia OSD, wymienić baterię w pilocie oraz rozwiązywać typowe problemy z obrazem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej obsługi i konfiguracji monitora Ernitec 0070-24127-WATERPR00F. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi ryzyka porażenia prądem i ochrony przed wilgocią. Monitor obsługuje sygnały HDMI, VGA oraz BNC.
Instalacja i podłączenia
Monitor posiada dedykowane porty dla różnych źródeł sygnału:
- HDMI: Wejście sygnału cyfrowego wysokiej rozdzielczości.
- VGA: Wejście dla sygnału z komputera PC.
- BNC: Wejścia i wyjścia dla systemów CCTV (BNC1, BNC2, BNC OUT).
- Audio: Wejście audio oraz wyjście audio.
Aby podłączyć komputer PC, należy użyć kabla VGA i podłączyć go do wyjścia RGB komputera. Monitor automatycznie dostosuje ustawienia za pomocą protokołu DDC.
Obsługa i ustawienia OSD
Menu ekranowe (OSD) pozwala na dostosowanie parametrów obrazu i dźwięku:
- Picture (Obraz): Regulacja kontrastu, jasności, koloru, ostrości, temperatury barwowej oraz proporcji obrazu (Aspect Ratio).
- Sound (Dźwięk): Regulacja tonów niskich, wysokich, balansu oraz trybu dźwięku.
- Option/Function: Ustawienia języka menu, czasu wyświetlania OSD oraz resetowanie ustawień.
Nawigacja odbywa się za pomocą przycisków na przednim panelu lub pilota zdalnego sterowania.
Konserwacja
Regularne czyszczenie pomaga utrzymać monitor w dobrym stanie:
- Ekran: Czyścić miękką szmatką zwilżoną mieszanką letniej wody i delikatnego detergentu. Przed włączeniem upewnić się, że ekran jest całkowicie suchy.
- Obudowa: Przecierać miękką, suchą szmatką.
- Dłuższa nieobecność: W przypadku dłuższego nieużywania urządzenia, zaleca się odłączenie przewodu zasilającego w celu ochrony przed przepięciami.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy wtyczka zasilania jest podłączona do gniazdka, czy monitor jest włączony przyciskiem POWER oraz czy ustawienia jasności/kontrastu są poprawne.
Sygnał poza zakresem (VGA)
Dostosuj rozdzielczość, częstotliwość poziomą lub pionową w ustawieniach karty graficznej komputera.
Pilot nie działa
Sprawdź, czy między pilotem a czujnikiem nie ma przeszkód, czy baterie są poprawnie zainstalowane (polaryzacja) i czy nie wymagają wymiany.
Pionowe paski lub szum na obrazie
Użyj funkcji automatycznej konfiguracji (Auto Configure) lub ręcznie dostosuj zegar, fazę oraz pozycję H/V w menu.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się kabel zasilający, przewód zasilający i pilot.
- Zainstaluj baterię CR2032 w pilocie, zachowując właściwą polaryzację.
- Upewnij się, że monitor nie jest narażony na wilgoć ani bezpośrednie źródła ciepła.
- Podłącz odpowiednie kable sygnałowe (HDMI, VGA lub BNC) przed włączeniem zasilania.
- Wybierz odpowiednie źródło sygnału przyciskiem INPUT na pilocie lub panelu przednim.
Parametry w praktyce
- Bateria pilota
- Wymaga jednej baterii 3V typu CR2032.
- Zasięg pilota
- Skuteczny zasięg działania wynosi do 7 metrów od czujnika monitora.
Ilustracje i schematy
- Panel tylny zawiera gniazda: zasilania, HDMI, VGA, BNC1/2 (wejścia), BNC OUT (wyjście), Audio IN oraz Audio OUT.
- Proces podłączenia BNC wymaga połączenia wyjścia procesora z wejściem monitora.
Zgodność modelu
- Monitor posiada funkcję Plug and Play dla komputerów PC poprzez protokół VESA DDC.
- W trybie VGA dostępne są zaawansowane opcje automatycznej konfiguracji sygnału.
