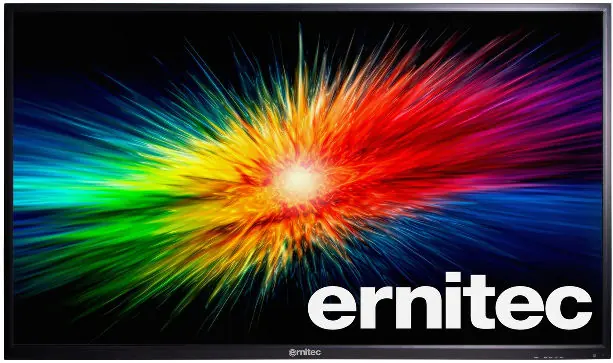

Instrukcja obsługi monitora Ernitec 0070-24222-AC
Szybki przewodnik po monitorze Ernitec 0070-24222-AC: instalacja, podłączanie sygnału HDMI/VGA/BNC, konfiguracja menu OSD oraz rozwiązywanie problemów z obrazem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, instalacji oraz konfiguracji monitora Ernitec. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi ryzyka porażenia prądem. Monitor obsługuje wiele źródeł sygnału, w tym HDMI, VGA oraz BNC.
Podłączenia i instalacja
Monitor wyposażony jest w szereg złączy umożliwiających współpracę z różnymi urządzeniami:
- HDMI: Wejście sygnału cyfrowego wysokiej rozdzielczości.
- VGA: Wejście sygnału analogowego z komputera.
- BNC1/BNC2: Wejścia sygnału wideo (np. z procesorów wideo).
- BNC OUT: Wyjście sygnału do podłączenia kolejnego monitora.
- AUDIO IN/OUT: Wejście i wyjście dźwięku.
Aby podłączyć komputer, należy użyć kabla VGA oraz kabla audio PC, a następnie wybrać odpowiednie źródło sygnału za pomocą przycisku INPUT na pilocie lub panelu przednim.
Obsługa i ustawienia OSD
Konfiguracja monitora odbywa się poprzez menu ekranowe (OSD):
- Menu PICTURE: Pozwala na regulację kontrastu, jasności, koloru, ostrości, temperatury barwowej oraz proporcji obrazu (Aspect Ratio).
- Menu SOUND: Umożliwia regulację tonów niskich (Bass), wysokich (Treble), balansu oraz trybów dźwięku.
- Menu OPTION/FUNCTION: Służy do zmiany języka menu, czasu wyświetlania OSD, resetowania ustawień oraz aktualizacji oprogramowania przez USB.
Konserwacja
Aby zapewnić długą żywotność urządzenia:
- Ekran należy czyścić miękką szmatką zwilżoną mieszanką letniej wody i delikatnego detergentu. Przed ponownym włączeniem monitor musi być całkowicie suchy.
- Obudowę należy przecierać suchą, miękką szmatką.
- W przypadku długiej nieobecności (np. wakacje) zaleca się odłączenie przewodu zasilającego od gniazdka.
Rozwiązywanie problemów
W przypadku braku obrazu lub problemów z sygnałem, należy sprawdzić:
- Czy kabel zasilający jest poprawnie podłączony do gniazdka ściennego.
- Czy wybrano właściwe źródło sygnału przyciskiem INPUT.
- Czy kable sygnałowe (HDMI/VGA/BNC) są prawidłowo osadzone.
- Czy rozdzielczość i częstotliwość sygnału wejściowego są zgodne z parametrami monitora.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź podłączenie kabla zasilającego, naciśnij przycisk POWER i upewnij się, że wybrano poprawne źródło sygnału.
Sygnał poza zakresem (VGA)
Dostosuj rozdzielczość oraz częstotliwość odświeżania (poziomą/pionową) w ustawieniach karty graficznej komputera.
Pionowe pasy lub zakłócenia obrazu
Użyj funkcji automatycznej konfiguracji (Auto Adjust) w menu OSD lub ręcznie dostosuj ustawienia zegara i fazy.
Brak dźwięku
Sprawdź poziom głośności, upewnij się, że funkcja MUTE nie jest aktywna i sprawdź poprawność podłączenia kabli audio.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się kabel zasilający, pilot i instrukcja.
- Upewnij się, że gniazdko zasilające jest uziemione.
- Włóż baterię CR2032 do pilota zgodnie z polaryzacją.
- Ustaw monitor w miejscu z odpowiednią wentylacją, z dala od źródeł ciepła.
- Podłącz wybrane źródła sygnału przed włączeniem zasilania.
Parametry w praktyce
- BNC Input/Output
- Złącza typu BNC służą do przesyłania sygnału wideo, często stosowane w systemach CCTV.
- Aspect Ratio
- Ustawienie proporcji obrazu (np. 4:3, Panorama, Zoom), pozwalające dopasować wyświetlany obraz do formatu źródła.
Ilustracje i schematy
- Panel tylny zawiera złącza: zasilanie AC, HDMI, VGA, BNC1/2 (wejścia), BNC OUT (wyjście), Audio IN/OUT.
- Pilot zdalnego sterowania posiada przyciski do wyboru źródła (INPUT), zamrażania obrazu (FREEZE) oraz bezpośredniego dostępu do menu.
Zgodność modelu
- Monitor posiada funkcję Plug and Play (DDC/EDID) dla połączeń PC.
- Wymagana bateria do pilota: 1x CR2032 3V.
