Instrukcja obsługi monitora Ernitec 0070-24222-AC-M
Szybki przewodnik po monitorze Ernitec 0070-24222-AC-M. Dowiedz się, jak podłączyć urządzenie, skonfigurować ustawienia OSD, zainstalować baterie w pilocie oraz rozwiązywać typowe problemy z obrazem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitora Ernitec 0070-24222-AC-M. Dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji, podłączania urządzeń zewnętrznych oraz konfiguracji ustawień obrazu i dźwięku za pomocą menu OSD.
Bezpieczeństwo
- Nie wystawiaj urządzenia na działanie deszczu lub wilgoci.
- Nie blokuj otworów wentylacyjnych.
- Odłącz urządzenie od zasilania podczas burzy lub długiego okresu nieużywania.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel serwisowy.
- Używaj wyłącznie akcesoriów zalecanych przez producenta.
Podłączenie urządzenia
Monitor wyposażony jest w szereg złączy umożliwiających współpracę z różnymi źródłami sygnału:
- HDMI: Wejście sygnału cyfrowego wysokiej rozdzielczości.
- VGA: Wejście sygnału analogowego z komputera.
- BNC (Input/Output): Złącza do systemów monitoringu CCTV.
- Audio: Wejście i wyjście audio.
Aby podłączyć urządzenie, upewnij się, że monitor jest wyłączony, a następnie podłącz odpowiedni kabel sygnałowy do właściwego portu na tylnym panelu.
Obsługa pilota i baterie
Pilot zdalnego sterowania umożliwia pełną kontrolę nad monitorem, w tym zmianę źródła sygnału (INPUT), regulację głośności (MUTE) oraz nawigację po menu (MENU). Aby zainstalować baterie, otwórz pokrywę komory baterii na tylnej stronie pilota i włóż baterię typu CR2032, zachowując właściwą polaryzację.
Konfiguracja OSD
Menu ekranowe (OSD) pozwala na dostosowanie parametrów pracy monitora:
- Picture (Obraz): Regulacja kontrastu, jasności, koloru, ostrości, temperatury barwowej (Color Temp) oraz proporcji obrazu (Aspect Ratio).
- Sound (Dźwięk): Regulacja tonów niskich (Bass), wysokich (Treble), balansu oraz trybu dźwięku.
- Option/Function: Ustawienia języka menu, czasu wyświetlania OSD oraz aktualizacja oprogramowania przez USB.
Nawigacja odbywa się za pomocą przycisków na obudowie lub pilocie: przycisk MENU otwiera menu, strzałki służą do wyboru opcji, a przycisk INPUT do zatwierdzania wyboru.
Konserwacja
Aby wyczyścić ekran, użyj miękkiej szmatki zwilżonej mieszanką letniej wody i delikatnego detergentu. Upewnij się, że szmatka jest dobrze wyciśnięta. Przed ponownym włączeniem monitora upewnij się, że ekran jest całkowicie suchy. Do czyszczenia obudowy używaj suchej, miękkiej szmatki, unikając środków chemicznych.
Rozwiązywanie problemów
W przypadku wystąpienia problemów, wykonaj następujące kroki:
- Brak obrazu: Sprawdź, czy kabel zasilający jest podłączony, czy monitor jest włączony oraz czy wybrano właściwe źródło sygnału.
- Obraz poza zakresem (VGA): Dostosuj rozdzielczość lub częstotliwość odświeżania w ustawieniach komputera.
- Pilot nie działa: Sprawdź stan baterii i upewnij się, że pilot jest skierowany w stronę czujnika podczerwieni.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy kabel zasilający jest podłączony do gniazdka, czy monitor jest włączony oraz czy wybrano poprawne źródło sygnału przyciskiem INPUT.
Komunikat 'Signal out of range' (w trybie VGA)
Dostosuj rozdzielczość lub częstotliwość odświeżania w ustawieniach karty graficznej komputera.
Pilot nie reaguje
Sprawdź, czy bateria CR2032 jest poprawnie zainstalowana i czy nie jest wyczerpana. Upewnij się, że jesteś w zasięgu działania pilota (do 7 metrów).
Brak dźwięku
Sprawdź, czy funkcja MUTE nie jest aktywna oraz czy kable audio są poprawnie podłączone.
Przed użyciem
- Sprawdź, czy w zestawie znajdują się wszystkie akcesoria (kabel zasilający, pilot).
- Zainstaluj baterię CR2032 w pilocie zdalnego sterowania.
- Upewnij się, że monitor jest umieszczony na stabilnym podłożu.
- Podłącz odpowiednie kable sygnałowe (HDMI, VGA lub BNC) przed włączeniem zasilania.
Parametry w praktyce
- BNC Input/Output
- Złącza typu bagnetowego używane głównie w systemach monitoringu CCTV do przesyłania sygnału wideo.
- Aspect Ratio
- Ustawienie proporcji obrazu, pozwalające na dopasowanie wyświetlanego sygnału (np. 4:3, Panorama, Zoom).
Ilustracje i schematy

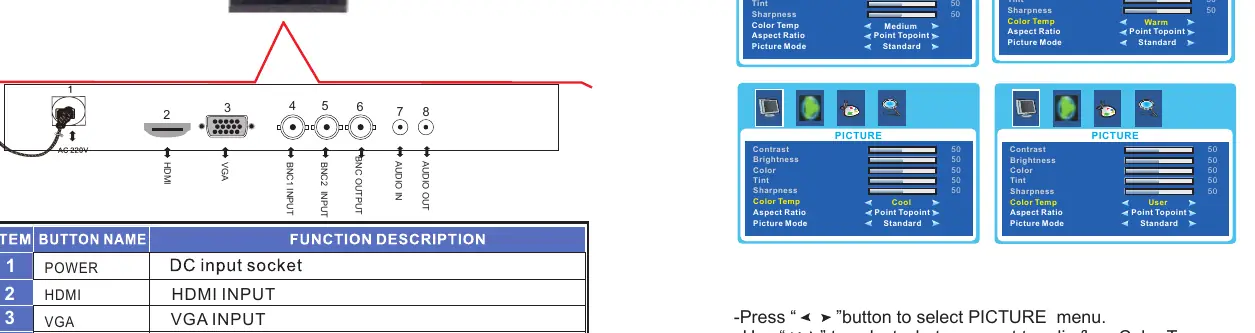

- Strona 8: Schemat połączeń tylnego panelu, identyfikujący porty zasilania, HDMI, VGA, BNC oraz Audio.
- Strona 10: Instrukcja instalacji baterii w pilocie oraz schemat podłączenia komputera (PC) do monitora.
Zgodność modelu
- Monitor obsługuje sygnały wideo przez złącza HDMI, VGA oraz BNC.
- Pilot wymaga baterii typu CR2032 3V.
