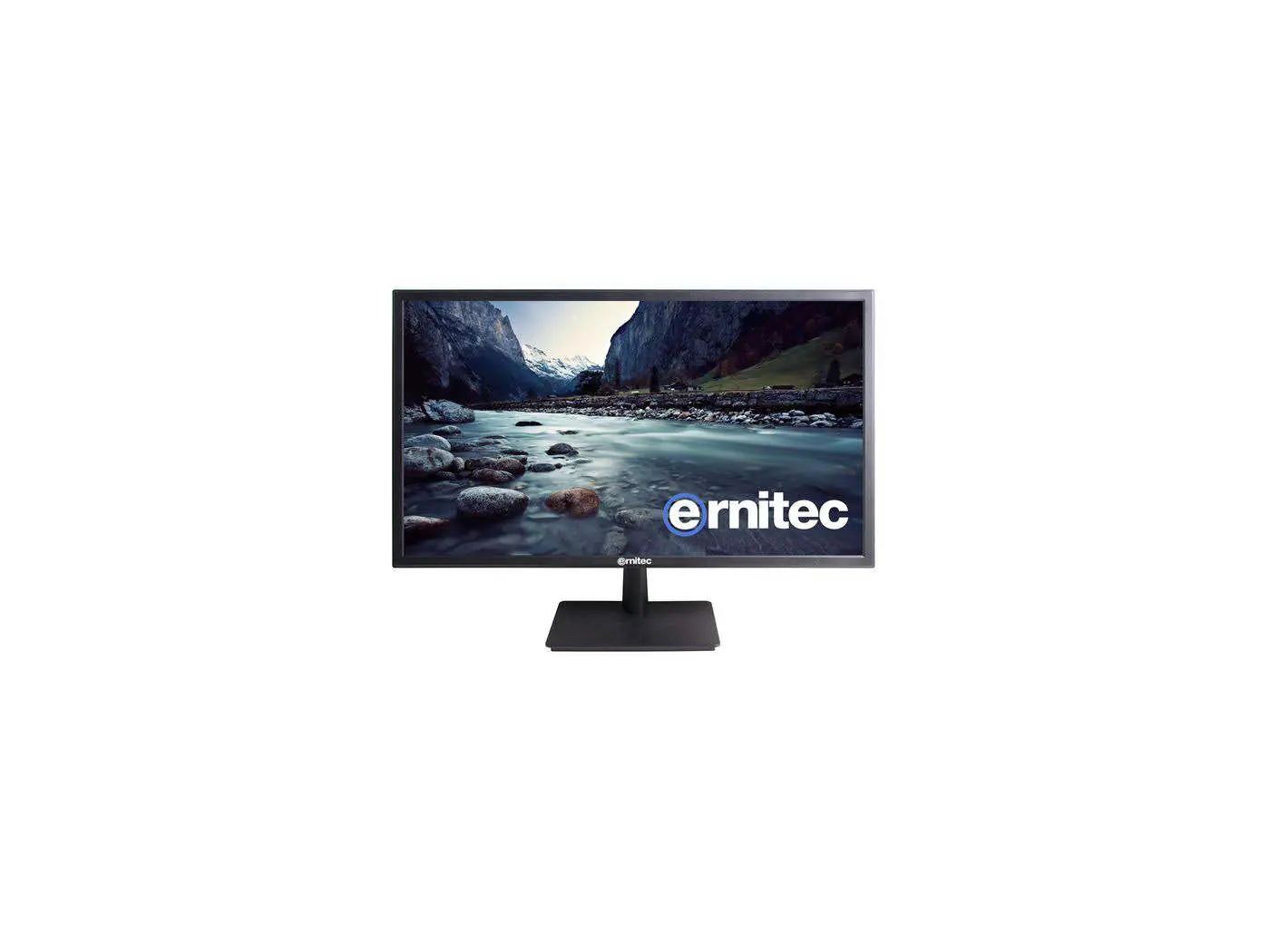

Instrukcja obsługi monitora 4K POE Ernitec 0070-24128-POE
Szybki przewodnik po monitorze 4K POE Ernitec 0070-24128-POE. Dowiedz się, jak podłączyć urządzenie, skonfigurować menu OSD, zarządzać źródłami sygnału oraz rozwiązywać typowe problemy techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej obsługi i konfiguracji monitora 4K POE Ernitec 0070-24128-POE. Kluczowe czynności obejmują prawidłowe podłączenie zasilania (DC 12-24V lub POE 60W), konfigurację źródeł sygnału oraz dostosowanie parametrów obrazu i dźwięku za pomocą menu OSD.
Elementy zestawu i podłączenia
Monitor wyposażony jest w następujące złącza:
- DC 12-24V: Wejście zasilania.
- HDMI: Wejście wideo.
- USB: Port serwisowy do aktualizacji oprogramowania.
- AUDIO: Wejście audio.
- DP: Wejście wideo DisplayPort.
- RJ 45: Wejście zasilania POE (standard 60W).
Obsługa i menu OSD
Sterowanie monitorem odbywa się za pomocą przycisków na panelu przednim:
- AUTO: Wybór źródła sygnału i zatwierdzanie wyboru w menu.
- + / -: Regulacja głośności oraz nawigacja w menu.
- MENU: Otwieranie i zamykanie menu konfiguracji.
- POWER: Włączanie i wyłączanie urządzenia.
Menu OSD pozwala na zaawansowaną konfigurację, w tym ustawienia jasności/kontrastu, temperatury barwowej, trybów wielookienkowych (Multi-Window) oraz ustawienia systemowe (język, przezroczystość menu).
Konserwacja i bezpieczeństwo
Przed przystąpieniem do czyszczenia należy zawsze odłączyć zasilanie. Ekran należy przecierać miękką, wilgotną i niestrzępiącą się szmatką, a następnie pozostawić do wyschnięcia. Nie należy używać środków ściernych. Monitora nie należy wystawiać na działanie wilgoci ani umieszczać w pobliżu źródeł ciepła.
Rozwiązywanie problemów
W przypadku problemów z obrazem (np. sygnał poza zakresem, niestabilne kolory) należy sprawdzić połączenie kabli sygnałowych oraz ustawienia częstotliwości. W przypadku braku dźwięku należy sprawdzić ustawienia głośności oraz połączenia audio.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Sygnał poza zakresem (Signal out of range)
Dostosuj rozdzielczość, częstotliwość poziomą lub pionową. Sprawdź, czy kabel sygnałowy jest poprawnie podłączony.
Brak dźwięku
Sprawdź ustawienia głośności, upewnij się, że funkcja Mute jest wyłączona i sprawdź połączenie audio.
Niestabilne kolory lub pojedynczy kolor
Sprawdź kabel sygnałowy lub przeinstaluj sterowniki karty graficznej w komputerze.
Pionowe pasy lub szumy na ekranie
Użyj funkcji automatycznej konfiguracji (Auto Configure) lub ręcznie dostosuj fazę i pozycję H/V.
Przed użyciem
- Upewnij się, że monitor jest podłączony do stabilnego źródła zasilania (DC 12-24V lub POE 60W).
- Sprawdź, czy wszystkie kable sygnałowe są poprawnie wpięte.
- Zapewnij odpowiednią wentylację wokół monitora.
- Zapisz numer modelu i numer seryjny urządzenia na wypadek potrzeby serwisu.
- Upewnij się, że monitor nie znajduje się w pobliżu źródeł wody lub wilgoci.
Parametry w praktyce
- POE Input (60W)
- Monitor obsługuje zasilanie przez kabel sieciowy (Power over Ethernet) w standardzie 60W.
- Multi-Window
- Funkcja pozwalająca na wyświetlanie obrazu z kilku źródeł jednocześnie (PIP/PBP).
- Auto Configure
- Automatyczne dostosowanie parametrów obrazu (częstotliwość, faza, pozycja) dla sygnału analogowego.
Ilustracje i schematy
- Panel przedni: 5 przycisków (Auto, -, +, Menu, Power) do pełnej obsługi urządzenia.
- Panel tylny: Złącza DC, HDMI, USB, Audio, DP oraz RJ45 (POE).
Zgodność modelu
- Monitor obsługuje rozdzielczość 3840x1600 przy 60Hz.
- Funkcja rozwiązywania problemów z sygnałem dotyczy głównie trybu VGA.
