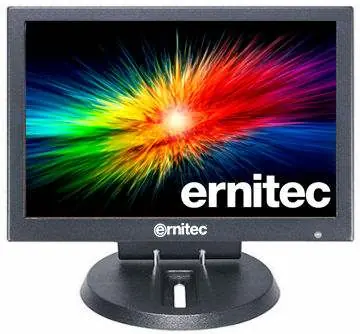

Instrukcja obsługi monitora CCTV Ernitec 0070-24110-M 10" TVI Metal Frame
Szybki przewodnik po monitorze CCTV Ernitec 0070-24110-M. Dowiedz się, jak podłączyć urządzenie, skonfigurować ustawienia OSD, obsługiwać pilot zdalnego sterowania oraz rozwiązywać typowe problemy z obrazem i sygnałem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, instalacji oraz konfiguracji monitora CCTV Ernitec 0070-24110-M. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub uszkodzenia sprzętu. Monitor wymaga stabilnego zasilania i odpowiedniej wentylacji.
Elementy zestawu
- Monitor 10" TVI Metal Frame
- Przewód zasilający
- Zasilacz
- Pilot zdalnego sterowania
Podłączenia i instalacja
Monitor posiada następujące złącza:
- BNC: Wejście/wyjście TVI/CVI/AHD/CVBS
- HDMI: 2 wejścia HDMI
- VGA: Wejście VGA
- DC12V: Gniazdo zasilania
Aby podłączyć komputer, należy użyć kabla VGA, podłączając go do wyjścia RGB komputera. Monitor automatycznie wykryje sygnał dzięki obsłudze protokołu DDC.
Obsługa i ustawienia OSD
Konfiguracja monitora odbywa się za pomocą menu ekranowego (OSD) sterowanego przyciskami na obudowie lub pilocie. Główne funkcje obejmują:
- Wybór źródła sygnału (VGA, BNC, HDMI 1/2)
- Regulację obrazu (kontrast, jasność, kolor, ostrość, odcień)
- Ustawienia temperatury barwowej
- Zmianę proporcji obrazu (4:3 lub 16:9)
- Redukcję szumów
- Resetowanie ustawień do wartości fabrycznych
Konserwacja
Przed czyszczeniem należy zawsze odłączyć zasilanie. Ekran oraz obudowę należy przecierać miękką, suchą lub lekko wilgotną szmatką, która nie pozostawia włókien. Nie należy stosować środków ściernych.
Bezpieczeństwo
Urządzenie nie powinno być narażone na deszcz, wilgoć ani zachlapania. Nie należy blokować otworów wentylacyjnych. W przypadku długotrwałej nieobecności lub burzy zaleca się odłączenie przewodu zasilającego.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu lub dźwięku
Sprawdź poprawność podłączenia kabli oraz czy monitor jest włączony przyciskiem zasilania.
Pilot nie działa
Sprawdź, czy między pilotem a czujnikiem monitora nie ma przeszkód, upewnij się, że baterie są sprawne i poprawnie zainstalowane.
Komunikat No Signal
Sprawdź, czy wybrano właściwe źródło sygnału przyciskiem INPUT oraz czy kabel sygnałowy jest poprawnie podłączony.
Drgania obrazu lub zakłócenia w trybie VGA
Użyj funkcji automatycznej konfiguracji (auto-config) lub ręcznie dostosuj fazę i pozycję H/V w menu OSD.
Przed użyciem
- Sprawdź, czy w zestawie znajdują się wszystkie akcesoria.
- Upewnij się, że zasilanie jest zgodne z wymaganiami urządzenia.
- Zainstaluj baterię CR2032 w pilocie zgodnie z polaryzacją.
- Ustaw monitor w miejscu z odpowiednią wentylacją.
- Podłącz odpowiednie kable sygnałowe przed włączeniem zasilania.
Parametry w praktyce
- BNC Input/Output
- Złącze dla sygnałów wideo typu TVI, CVI, AHD lub CVBS.
Ilustracje i schematy
- Schemat połączeń wskazuje na tylny panel z portami BNC, HDMI, VGA oraz DC12V.
- Pilot zdalnego sterowania posiada dedykowane przyciski do wyboru źródła (INPUT), menu (MENU) oraz regulacji obrazu (PICTURE).
Zgodność modelu
- Monitor obsługuje sygnały TVI, CVI, AHD oraz CVBS przez złącze BNC.
- W trybie VGA monitor automatycznie dostosowuje ustawienia za pomocą protokołu DDC.
