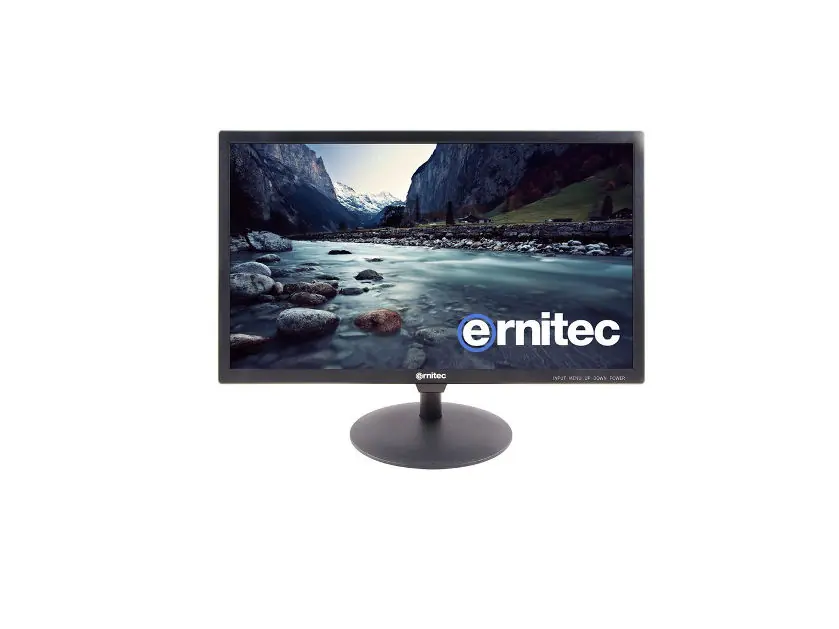

Instrukcja obsługi monitora HDMI/VGA/BNC Ernitec 0070-24143-L
Szybki przewodnik po monitorze Ernitec 0070-24143-L. Dowiedz się, jak podłączyć urządzenia przez HDMI, VGA i BNC, skonfigurować ustawienia OSD, zarządzać proporcjami obrazu oraz rozwiązywać typowe problemy z sygnałem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej obsługi i konfiguracji monitora Ernitec 0070-24143-L. Przed rozpoczęciem użytkowania należy zapoznać się z instrukcjami bezpieczeństwa, w tym z zasadami dotyczącymi zasilania i ochrony przed wilgocią. Monitor obsługuje sygnały HDMI, VGA oraz BNC.
Podłączenie urządzenia
Monitor posiada zestaw portów umożliwiających podłączenie różnych źródeł sygnału:
- POWER: Gniazdo zasilania AC 220V.
- HDMI: Wejście sygnału cyfrowego HDMI.
- VGA: Wejście sygnału analogowego VGA (PC).
- BNC1/BNC2 INPUT: Wejścia sygnału BNC dla procesorów wideo.
- BNC OUT: Wyjście sygnału BNC do podłączenia kolejnego monitora.
- AUDIO IN/OUT: Wejście i wyjście audio.
Obsługa i menu OSD
Konfiguracja monitora odbywa się za pomocą przycisków na obudowie lub pilota zdalnego sterowania. Przycisk MENU otwiera interfejs ustawień, w którym można dostosować:
- PICTURE: Kontrast, jasność, kolor, ostrość, temperatura barwowa oraz proporcje obrazu (Aspect Ratio).
- SOUND: Ustawienia balansu, trybu dźwięku i automatycznej głośności.
- OPTION/FUNCTION: Wybór języka menu, czas wyświetlania OSD, resetowanie ustawień oraz aktualizacja oprogramowania przez USB.
Konserwacja
Aby utrzymać monitor w dobrym stanie:
- Ekran czyścić miękką szmatką zwilżoną w letniej wodzie z dodatkiem łagodnego detergentu. Przed włączeniem upewnić się, że ekran jest całkowicie suchy.
- Obudowę przecierać suchą, miękką szmatką.
- W przypadku długiej nieobecności (np. wakacje) zaleca się odłączenie przewodu zasilającego od gniazdka.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu (No sound picture)
Sprawdź, czy wtyczka zasilania jest podłączona do gniazdka oraz czy monitor został włączony przyciskiem POWER.
Sygnał poza zakresem (Signal out of range)
Dostosuj rozdzielczość, częstotliwość poziomą lub pionową sygnału wejściowego.
Pionowe paski lub szumy na tle
Użyj funkcji automatycznej konfiguracji (auto configure) lub dostosuj ustawienia zegara, fazy lub pozycji H/V.
Pilot nie działa
Sprawdź, czy baterie są zainstalowane z właściwą polaryzacją, czy nie ma przeszkód między pilotem a czujnikiem oraz czy baterie nie wymagają wymiany.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się kabel zasilający i pilot.
- Upewnij się, że monitor jest podłączony do dedykowanego obwodu zasilania.
- Zainstaluj baterię CR2032 w pilocie zgodnie z polaryzacją.
- Upewnij się, że kable sygnałowe (HDMI/VGA/BNC) są poprawnie wpięte.
- Wybierz odpowiednie źródło sygnału przyciskiem INPUT.
Parametry w praktyce
- Aspect Ratio
- Ustawienie proporcji obrazu (np. 4:3, Panorama, Point to Point, Zoom), pozwalające dopasować wyświetlany obraz do źródła.
Ilustracje i schematy
- Panel tylny zawiera porty wejściowe/wyjściowe oznaczone numerami 1-8, w tym zasilanie, HDMI, VGA, BNC oraz Audio.
- Pilot zdalnego sterowania posiada przyciski do wyboru źródła (INPUT), menu (MENU), wyciszania (MUTE) oraz sterowania obrazem (PICTURE).
Zgodność modelu
- Monitor posiada funkcję Plug and Play (DDC) dla połączeń PC.
- Wymagana bateria do pilota: 3V CR2032.
- Zalecane użycie dedykowanego obwodu zasilania dla uniknięcia zakłóceń.
