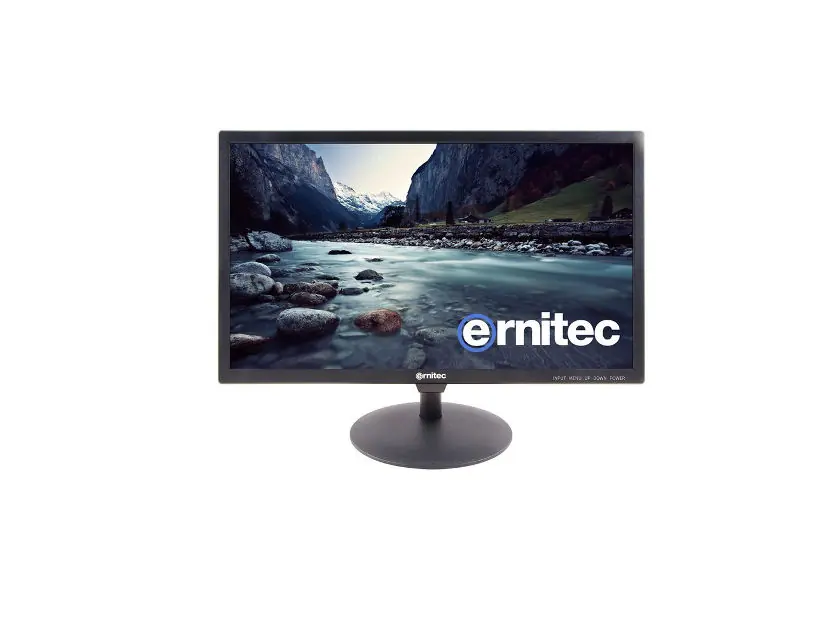

Instrukcja obsługi monitora Ernitec 0070-24224-AC HDMI/VGA/BNC
Szybki przewodnik po monitorze Ernitec 0070-24224-AC. Dowiedz się, jak podłączyć urządzenia przez HDMI, VGA i BNC, skonfigurować ustawienia OSD, zainstalować baterie w pilocie oraz rozwiązywać typowe problemy z obrazem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej obsługi i konfiguracji monitora Ernitec 0070-24224-AC. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi ryzyka porażenia prądem. Monitor obsługuje wiele źródeł sygnału (HDMI, VGA, BNC) i posiada rozbudowane menu OSD do personalizacji obrazu i dźwięku.
Opis urządzenia i podłączenia
Monitor wyposażony jest w zestaw złączy umieszczonych na tylnym panelu:
- DC 12V: Gniazdo zasilania.
- HDMI: Wejście sygnału cyfrowego.
- VGA: Wejście sygnału analogowego z komputera.
- BNC1/BNC2 INPUT: Wejścia sygnału wideo (np. z procesora).
- BNC OUT: Wyjście sygnału do kolejnego monitora.
- AUDIO IN/OUT: Wejście i wyjście dźwięku.
Pierwsze uruchomienie i obsługa
Aby włączyć monitor, podłącz kabel zasilający i naciśnij przycisk POWER na przednim panelu lub pilocie. Wskaźnik zasilania zaświeci się na zielono. Wybór źródła sygnału odbywa się za pomocą przycisku INPUT na pilocie lub panelu przednim. W przypadku braku sygnału na ekranie pojawi się komunikat NO SIGNAL.
Konfiguracja menu OSD
Menu OSD pozwala na zaawansowaną regulację parametrów pracy:
- PICTURE: Ustawienia kontrastu, jasności, koloru, ostrości, temperatury barwowej oraz formatu obrazu (Aspect Ratio).
- SOUND: Regulacja balansu, trybu dźwięku i automatycznej głośności.
- OPTION/FUNCTION: Ustawienia języka menu, czasu wyświetlania OSD, resetowanie ustawień oraz aktualizacja oprogramowania przez USB.
Konserwacja i bezpieczeństwo
Regularne czyszczenie monitora przedłuża jego żywotność. Ekran należy czyścić miękką szmatką zwilżoną w letniej wodzie z delikatnym detergentem, a następnie wytrzeć do sucha. Obudowę należy przecierać suchą, miękką szmatką. W przypadku długiej nieobecności zaleca się odłączenie urządzenia od zasilania, aby uniknąć uszkodzeń spowodowanych przepięciami.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy kabel zasilający jest podłączony, czy monitor jest włączony przyciskiem POWER oraz czy ustawienia jasności i kontrastu są poprawne.
Sygnał poza zakresem (VGA)
Dostosuj rozdzielczość oraz częstotliwość odświeżania (poziomą lub pionową) w ustawieniach karty graficznej komputera.
Brak dźwięku
Sprawdź poziom głośności, upewnij się, że funkcja MUTE nie jest aktywna i sprawdź poprawność podłączenia kabli audio.
Pionowe paski lub szumy na obrazie
Użyj funkcji automatycznej konfiguracji (Auto Adjust) w menu OSD lub ręcznie dostosuj ustawienia zegara i fazy.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się kabel zasilający, zasilacz i pilot.
- Zainstaluj baterię CR2032 w pilocie, zachowując właściwą polaryzację.
- Upewnij się, że monitor jest ustawiony na stabilnej powierzchni.
- Podłącz odpowiednie kable sygnałowe (HDMI, VGA lub BNC) przed włączeniem zasilania.
- Wybierz właściwe źródło sygnału przyciskiem INPUT.
Parametry w praktyce
- Aspect Ratio
- Ustawienie formatu obrazu (np. 4:3, Panorama, Zoom), pozwalające dopasować wyświetlany sygnał do proporcji ekranu.
Ilustracje i schematy
- Panel tylny: 1-DC12V, 2-HDMI, 3-VGA, 4-BNC1, 5-BNC2, 6-BNC OUT, 7-AUDIO IN, 8-AUDIO OUT.
- Pilot: Przycisk INPUT służy do przełączania między źródłami sygnału (VGA, BNC1, BNC2, HDMI, YPbPr).
Zgodność modelu
- Monitor posiada funkcję Plug and Play (DDC) dla połączeń PC.
- BNC OUT umożliwia przesyłanie sygnału wideo do kolejnego monitora w systemie CCTV.
