Instrukcja obsługi monitora nadzorczego Ernitec 0070-24108-M
Szybki przewodnik po monitorze nadzorczym Ernitec 0070-24108-M. Dowiedz się, jak podłączyć urządzenie, skonfigurować ustawienia OSD, zarządzać wejściami sygnału oraz rozwiązywać typowe problemy z obrazem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitora nadzorczego Ernitec 0070-24108-M. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączania urządzeń zewnętrznych (takich jak procesory wideo czy komputery PC) oraz konfiguracji parametrów obrazu i dźwięku za pomocą menu ekranowego (OSD). Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest prawidłowo podłączone do zasilania i źródła sygnału.
Elementy zestawu i podłączenia

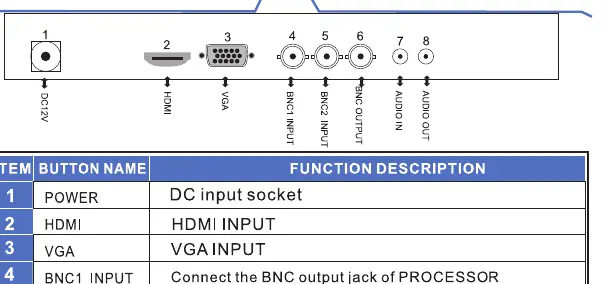

W skład zestawu wchodzi monitor, zasilacz oraz pilot zdalnego sterowania. Panel tylny monitora wyposażony jest w następujące złącza:
- Gniazdo zasilania DC 12V
- Wejście HDMI
- Wejście VGA
- Wejścia BNC (BNC1, BNC2) oraz wyjście BNC
- Wejście audio (Audio 1) i wyjście audio (Audio 2)
Pierwsze uruchomienie i obsługa
Aby włączyć monitor, należy podłączyć kabel zasilający i użyć przycisku POWER na panelu przednim lub pilocie. Po pierwszym uruchomieniu zaleca się wybór języka menu w ustawieniach OSD. Wybór źródła sygnału (VGA, HDMI, AV1, AV2) odbywa się za pomocą przycisku INPUT.
Konfiguracja OSD
Menu ekranowe (OSD) umożliwia zaawansowaną regulację parametrów:
- Obraz: Regulacja kontrastu, jasności, koloru, ostrości, temperatury barwowej oraz proporcji obrazu (Aspect Ratio).
- Dźwięk: Regulacja tonów niskich (Bass), wysokich (Treble), balansu oraz trybu dźwięku.
- Opcje: Ustawienia języka, czasu wyświetlania menu oraz resetowanie ustawień.
Konserwacja i bezpieczeństwo
Monitor należy czyścić wyłącznie suchą, miękką szmatką. W przypadku zabrudzeń ekranu można użyć szmatki zwilżonej mieszanką letniej wody z delikatnym detergentem, a następnie wytrzeć do sucha. W przypadku długotrwałego nieużywania urządzenia zaleca się odłączenie go od zasilania. Należy unikać wystawiania monitora na działanie wilgoci oraz źródeł ciepła.
Rozwiązywanie problemów
W przypadku braku obrazu należy sprawdzić, czy kabel zasilający jest podłączony, czy monitor jest włączony oraz czy wybrano właściwe źródło sygnału. Jeśli występują zakłócenia (pasy, szumy), należy sprawdzić połączenia kablowe lub użyć funkcji automatycznej regulacji (Auto Adjust) w trybie VGA.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy wtyczka zasilania jest w gniazdku, czy monitor jest włączony przyciskiem POWER oraz czy ustawienia jasności i kontrastu są poprawne.
Sygnał poza zakresem (VGA)
Dostosuj rozdzielczość lub częstotliwość odświeżania (poziomą/pionową) w ustawieniach karty graficznej komputera.
Pilot nie działa
Sprawdź, czy baterie są zainstalowane zgodnie z polaryzacją, czy nie są wyczerpane oraz czy nie ma przeszkód między pilotem a czujnikiem monitora.
Pasy lub szumy na ekranie
Użyj funkcji automatycznej regulacji (Auto Adjust) lub sprawdź, czy kabel sygnałowy jest poprawnie podłączony.
Przed użyciem
- Sprawdź, czy wszystkie akcesoria (zasilacz, pilot) są w zestawie.
- Upewnij się, że monitor znajduje się w dobrze wentylowanym miejscu.
- Zainstaluj baterie CR2032 3V w pilocie, zachowując właściwą polaryzację.
- Podłącz kable sygnałowe (HDMI, VGA lub BNC) przed włączeniem zasilania.
- Wybierz odpowiednie źródło sygnału przyciskiem INPUT.
Parametry w praktyce
- BNC Input/Output
- Złącza do przesyłania sygnału wideo z procesorów CCTV lub innych monitorów.
- Aspect Ratio
- Ustawienie proporcji obrazu (np. 4:3, Panorama, Point to Point), pozwalające dopasować wyświetlany obraz do źródła.
Ilustracje i schematy
- Panel tylny: pokazuje rozmieszczenie portów wejściowych (DC, HDMI, VGA, BNC, Audio).
- Pilot: opisuje funkcje przycisków (POWER, MUTE, MENU, INPUT, sterowanie kursorem).
Zgodność modelu
- Monitor obsługuje protokół VESA DDC dla automatycznej konfiguracji z komputerami PC.
- W trybie VGA dostępne są dodatkowe funkcje automatycznej regulacji zegara i fazy.
