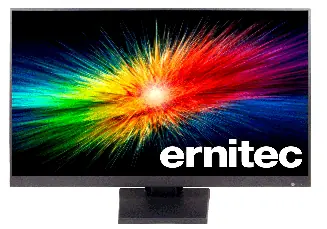

Instrukcja obsługi monitora nadzorczego Ernitec 0070-24222-AC-M 22 cale
Szybki przewodnik po monitorze Ernitec 0070-24222-AC-M. Dowiedz się, jak podłączyć urządzenia przez HDMI, VGA i BNC, skonfigurować ustawienia OSD, rozwiązywać problemy z obrazem oraz dbać o konserwację ekranu.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, instalacji oraz konfiguracji monitora nadzorczego Ernitec 0070-24222-AC-M. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi ryzyka porażenia prądem oraz prawidłowego podłączenia zasilania.
Opis urządzenia i połączenia
Monitor wyposażony jest w szereg wejść sygnałowych umożliwiających współpracę z różnymi systemami wizyjnymi. Dostępne złącza obejmują: HDMI, VGA, BNC1 Input, BNC2 Input, BNC Output, Audio In oraz Audio Out. Podłączenie zasilania odbywa się za pomocą standardowego przewodu AC 220V.
Pierwsze uruchomienie i obsługa
Aby włączyć monitor, należy podłączyć przewód zasilający i użyć przycisku POWER. Wskaźnik zasilania zaświeci się na zielono. Wybór źródła sygnału odbywa się za pomocą przycisku INPUT na panelu przednim lub pilocie zdalnego sterowania. W przypadku braku sygnału na ekranie pojawi się komunikat NO SIGNAL.
Konfiguracja OSD
Menu ekranowe (OSD) pozwala na dostosowanie parametrów obrazu i dźwięku:
- Obraz (PICTURE): Regulacja kontrastu, jasności, koloru, ostrości, temperatury barwowej oraz proporcji obrazu (Aspect Ratio).
- Dźwięk (SOUND): Ustawienia tonów niskich, wysokich, balansu oraz trybu dźwięku.
- Opcje (OPTION/FUNCTION): Wybór języka menu, czasu wyświetlania OSD, resetowanie ustawień oraz aktualizacja oprogramowania przez USB.
Konserwacja i czyszczenie
Regularna konserwacja zapewnia długą żywotność urządzenia. Ekran należy czyścić miękką szmatką zwilżoną w roztworze letniej wody z delikatnym detergentem, a następnie wytrzeć do sucha. Obudowę należy przecierać suchą, miękką szmatką. W przypadku dłuższej nieobecności zaleca się odłączenie monitora od zasilania.
Bezpieczeństwo
Nie należy wystawiać urządzenia na działanie wilgoci ani deszczu. W przypadku burzy z wyładowaniami atmosferycznymi należy odłączyć zasilanie. Wszelkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel serwisowy.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy wtyczka zasilania jest podłączona do gniazdka, czy monitor jest włączony przyciskiem POWER oraz czy ustawienia kontrastu i jasności są poprawne.
Sygnał poza zakresem (VGA)
Dostosuj rozdzielczość, częstotliwość poziomą lub pionową oraz sprawdź połączenie kabla sygnałowego.
Pionowe paski lub zakłócenia obrazu
Użyj funkcji automatycznej konfiguracji (auto configure) lub ręcznie dostosuj zegar, fazę oraz pozycję H/V.
Pilot nie działa
Sprawdź, czy między pilotem a monitorem nie ma przeszkód, czy baterie są poprawnie zainstalowane i czy nie wymagają wymiany.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się kabel zasilający, przewód zasilający i pilot.
- Upewnij się, że monitor jest umieszczony na stabilnym podłożu.
- Zainstaluj baterię CR2032 w pilocie zgodnie z polaryzacją.
- Sprawdź, czy gniazdko zasilania jest uziemione.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
Parametry w praktyce
- Aspect Ratio
- Ustawienie proporcji obrazu (np. 4:3, Panorama, Point to Point) dla optymalnego wyświetlania sygnału.
Ilustracje i schematy
- Schemat połączeń tylnego panelu wskazuje lokalizację wejść HDMI, VGA, BNC oraz gniazd audio.
- Instrukcja instalacji baterii pokazuje otwarcie pokrywy i włożenie baterii CR2032.
- Schemat podłączenia PC pokazuje wykorzystanie kabla VGA do przesyłania obrazu z komputera.
Zgodność modelu
- Monitor posiada funkcję Plug and Play dla komputerów PC.
- Współpracuje z sygnałami wideo przez złącza BNC, VGA i HDMI.
