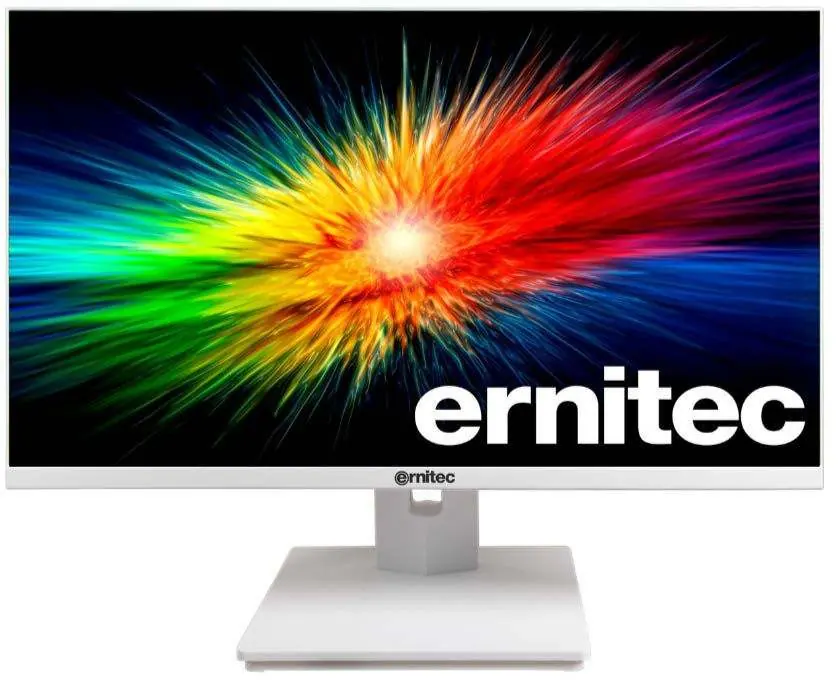

Instrukcja obsługi monitora nadzorczego Ernitec 0070-24124-F 27 cali
Szybki przewodnik po monitorze nadzorczym Ernitec 27 cali. Dowiedz się, jak podłączyć urządzenie, skonfigurować menu OSD, rozwiązywać problemy z obrazem i dźwiękiem oraz dbać o konserwację sprzętu.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji i konfiguracji 27-calowego monitora nadzorczego Ernitec 24/7. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi ryzyka porażenia prądem i prawidłowego podłączenia zasilania.
Elementy zestawu i podłączenia
W skład zestawu wchodzi monitor oraz zasilacz. Monitor posiada następujące złącza:
- DC 12V: Wejście zasilania.
- HDMI: Wejście wideo HDMI.
- DP: Wejście wideo DisplayPort.
Obsługa i menu OSD
Monitor wyposażony jest w panel sterowania z przyciskami: AUTO (wybór źródła/menu), - (zmniejszanie głośności), + (zwiększanie głośności), MENU (wejście/wyjście z konfiguracji) oraz POWER (włączanie/wyłączanie). Menu OSD pozwala na konfigurację:
- Kolorów: Gamma, temperatura barwowa, efekty kolorystyczne.
- Ustawień zaawansowanych: Auto-dostosowanie, pozycja pozioma, DDCCI, DCR.
- Wejść: Wybór źródła sygnału.
- Audio: Regulacja głośności i wyciszenie.
- Innych: Resetowanie ustawień, czas wyświetlania menu, pozycja menu OSD.
Konserwacja
Aby przedłużyć żywotność monitora, należy regularnie czyścić ekran i obudowę miękką, suchą i niestrzępiącą się szmatką. Przed czyszczeniem należy bezwzględnie odłączyć przewód zasilający. Nie należy używać środków ściernych ani mokrych szmatek.
Bezpieczeństwo
Urządzenie nie powinno być wystawiane na działanie wilgoci ani deszczu. Należy unikać blokowania otworów wentylacyjnych i instalacji w pobliżu źródeł ciepła. W przypadku długotrwałego nieużywania, monitor należy odłączyć od zasilania.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub obrazu
Sprawdź, czy wszystkie kable są poprawnie podłączone oraz czy monitor został włączony przyciskiem POWER.
Obraz pojawia się powoli po włączeniu
Jest to normalne zjawisko podczas procesu uruchamiania urządzenia; obraz powinien pojawić się w ciągu kilku minut.
Zniekształcony obraz lub kolory
Sprawdź ustawienia kolorów w menu, upewnij się, że kable wideo są dobrze zainstalowane i sprawdź, czy w pobliżu nie ma źródeł zakłóceń elektrycznych.
Pilot nie działa
Sprawdź, czy między pilotem a monitorem nie ma przeszkód, upewnij się, że baterie są zainstalowane z właściwą polaryzacją lub wymień je na nowe.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami.
- Upewnij się, że monitor jest ustawiony na stabilnej powierzchni.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
- Upewnij się, że używasz tylko akcesoriów określonych przez producenta.
- Sprawdź stan przewodu zasilającego pod kątem uszkodzeń izolacji.
Ilustracje i schematy
- Panel sterowania: 1-AUTO, 2-Głośność w dół, 3-Głośność w górę, 4-MENU, 5-POWER.
- Złącza tylne: 1-DC 12V, 2-HDMI, 3-DP (DisplayPort).
Zgodność modelu
- Urządzenie wymaga dedykowanego obwodu zasilania, aby uniknąć przeciążeń.
- W przypadku braku dopasowania wtyczki do gniazdka, należy skonsultować się z elektrykiem.
