Instrukcja obsługi źródła prądu spawania ESAB LAF 1001 / LAF 1001M

Szybki przewodnik po obsłudze i instalacji źródła prądu spawania ESAB LAF 1001 / LAF 1001M. Zawiera informacje o podłączeniach elektrycznych, konfiguracji napięcia, elementach sterowania oraz konserwacji.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy źródeł prądu spawania ESAB LAF 1001 oraz LAF 1001M. Urządzenia te są przeznaczone do zmechanizowanego spawania łukowego (MIG/MAG lub SAW). Instalacja oraz wszelkie prace serwisowe muszą być wykonywane przez wykwalifikowany personel. Urządzenie jest wyposażone w zabezpieczenie termiczne przed przeciążeniem.

Opis urządzenia

LAF 1001 i LAF 1001M to trójfazowe źródła prądu spawania sterowane zdalnie. Są chłodzone wentylatorem. W przypadku przegrzania, na panelu przednim zapala się żółta lampka kontrolna, a urządzenie automatycznie przerywa pracę do momentu ostygnięcia.

Widok ogólny źródła prądu spawania ESAB LAF 1001
Widok ogólny źródła prądu spawania ESAB LAF 1001

Instalacja i podłączenia

Instalacja musi być przeprowadzona przez profesjonalistę zgodnie z lokalnymi przepisami. Urządzenie należy umieścić na równym podłożu, zapewniając swobodny przepływ powietrza chłodzącego. W przypadku nierównego podłoża, urządzenie musi zostać zabezpieczone.

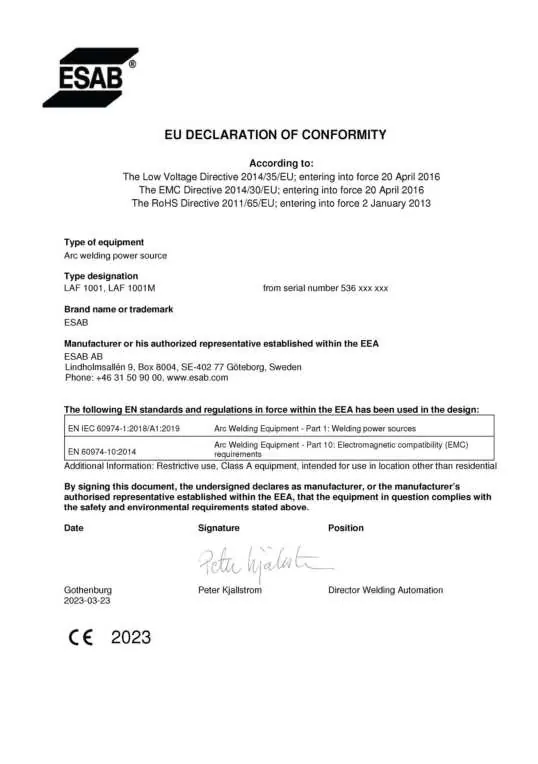

Zapoznaj się z deklaracją zgodności UE.
Zapoznaj się z deklaracją zgodności UE.

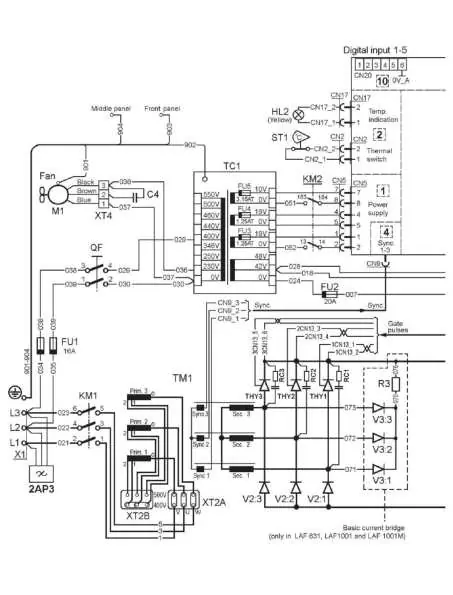

Schemat elektryczny zasilania
Schemat elektryczny zasilania

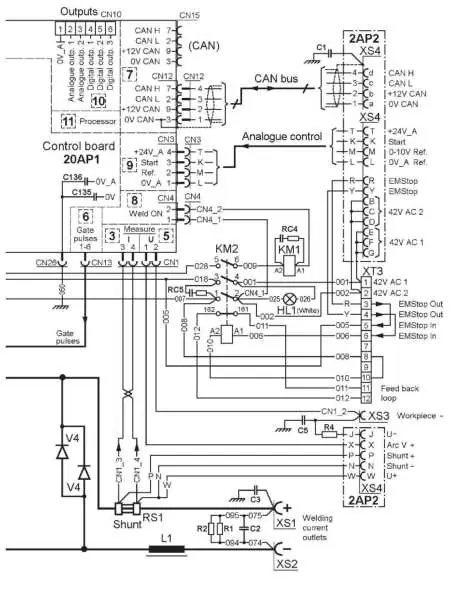

Sprawdź schemat połączeń elektrycznych płyty sterującej.
Sprawdź schemat połączeń elektrycznych płyty sterującej.

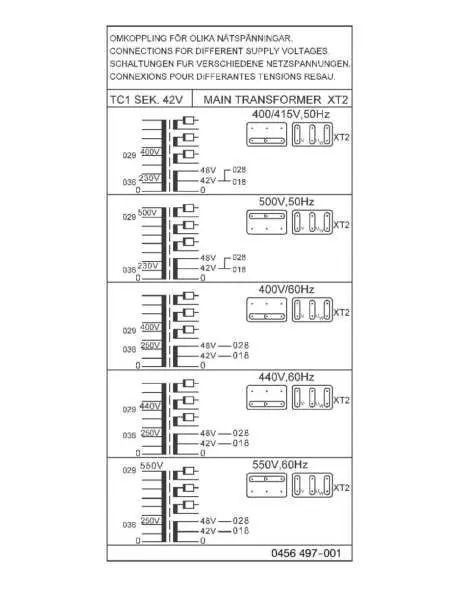

Schemat połączeń dla różnych napięć zasilania
Schemat połączeń dla różnych napięć zasilania

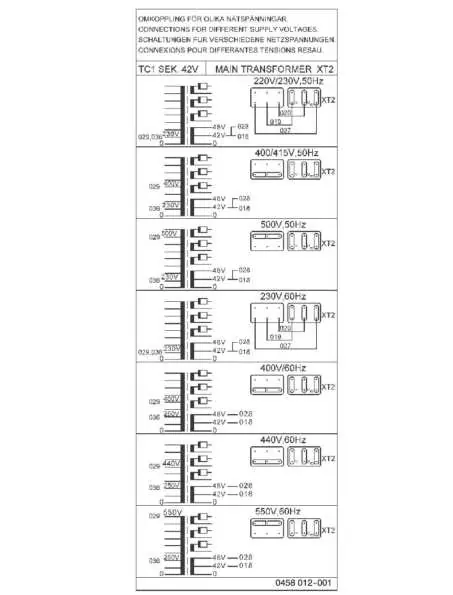

Skonfiguruj połączenia transformatora głównego dla odpowiedniego napięcia zasilania.
Skonfiguruj połączenia transformatora głównego dla odpowiedniego napięcia zasilania.

Podłączenie zasilania:

  • Urządzenie jest fabrycznie skonfigurowane na 400 V.
  • Dla innych napięć należy zdjąć lewą płytę boczną i dokonać przełączeń na transformatorze głównym i sterującym zgodnie z dołączonym schematem połączeń.
  • Należy dobrać odpowiedni przekrój przewodu zasilającego oraz bezpieczniki zgodnie z tabelą w instrukcji.
  • Przewód uziemiający należy podłączyć do śruby oznaczonej symbolem uziemienia.
  • Przewody spawalnicze podłącza się do gniazd oznaczonych + i -.

Obsługa

Panel przedni zawiera:

  • Wyłącznik główny (pozycja 1 - włączony, 0 - wyłączony).
  • Białą lampkę kontrolną zasilania.
  • Żółtą lampkę sygnalizującą przegrzanie.
  • Przycisk resetowania bezpiecznika automatycznego FU2 dla napięcia 42 V.

Konserwacja

Wszelkie naprawy elektryczne powinny być wykonywane przez autoryzowany serwis ESAB. Używaj tylko oryginalnych części zamiennych. Regularnie czyść źródło prądu za pomocą suchego sprężonego powietrza, aby uniknąć przegrzania spowodowanego zablokowaniem wlotów powietrza. Stycznik wymaga czyszczenia tylko po całkowitym demontażu.

Bezpieczeństwo

Urządzenie jest przeznaczone wyłącznie do spawania łukowego. Nie używać do rozmrażania rur. Należy stosować środki ochrony osobistej (okulary, odzież ochronna, rękawice). Unikać kontaktu z częściami pod napięciem. Osoby z rozrusznikami serca powinny skonsultować się z lekarzem przed użyciem urządzenia ze względu na pola elektromagnetyczne.

Informacje o producencie

ESAB

Profil marki

Praktyczna pomoc

Typowe problemy

Żółta lampka kontrolna świeci się

Urządzenie uległo przegrzaniu i zadziałało zabezpieczenie termiczne. Należy poczekać, aż temperatura spadnie, a lampka zgaśnie automatycznie.

Brak zasilania po włączeniu

Sprawdź bezpiecznik automatyczny FU2 (42 V) i zresetuj go przyciskiem na panelu przednim, jeśli jest wyzwolony.

Przegrzewanie się urządzenia

Sprawdź, czy wloty i wyloty powietrza nie są zablokowane. Wyczyść wnętrze urządzenia suchym sprężonym powietrzem.

Przed użyciem

  • Upewnij się, że urządzenie stoi na stabilnym i równym podłożu.
  • Sprawdź, czy wszystkie panele boczne są zamknięte.
  • Upewnij się, że przewód powrotny jest bezpiecznie podłączony.
  • Sprawdź, czy napięcie zasilania jest zgodne z ustawieniami transformatora.
  • Upewnij się, że w pobliżu nie ma materiałów łatwopalnych.

Parametry w praktyce

Cykl pracy 100%
Wydajność prądowa przy pracy ciągłej (800 A / 44 V).

Ilustracje i schematy

  • Schemat połączeń transformatora głównego (XT2) pokazuje konfiguracje dla różnych napięć zasilania (np. 230V, 400V, 500V).
  • Schemat elektryczny przedstawia obwody sterowania, zasilania wentylatora, mostek prądowy oraz złącza wejść/wyjść.

Zgodność modelu

  • Urządzenie musi być ustawione w trybie analogowym, aby korzystać z jednostki sterującej PEI.
  • Zgodność z IEC 61000-3-12 wymaga odpowiedniej mocy zwarciowej sieci zasilającej (Sscmin).
