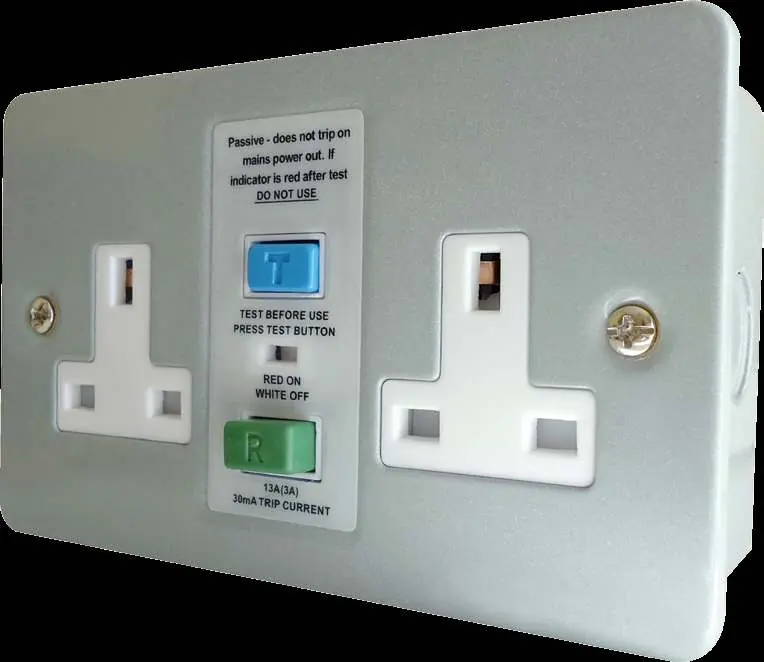

Instrukcja obsługi gniazda RCD Eterna TWSRCDMC

Szybki przewodnik po gnieździe RCD Eterna TWSRCDMC. Dowiedz się, jak bezpiecznie testować urządzenie, zrozumieć wskaźniki stanu i poznać parametry techniczne.

Spis treści

Najważniejsze informacje z instrukcji

Gniazdo RCD Eterna TWSRCDMC to urządzenie typu pasywnego, co oznacza, że jest mechanicznie zatrzaskiwane i nie wymaga resetowania po zaniku zasilania sieciowego. Przed każdym użyciem należy przeprowadzić test sprawności zabezpieczenia.

Testowanie: Zawsze naciskaj przycisk testowy (T) przed użyciem gniazda.
Wskaźnik stanu: Kolor czerwony oznacza włączone zasilanie (ON), kolor biały oznacza wyłączone zasilanie (OFF).
Ostrzeżenie: Jeśli po wykonaniu testu wskaźnik pozostaje czerwony, nie używaj gniazda.

Obsługa i testowanie

Urządzenie wyposażone jest w przycisk testowy (T) oraz wskaźnik stanu. Aby sprawdzić poprawność działania zabezpieczenia różnicowoprądowego:

Naciśnij przycisk testowy (T).
Sprawdź, czy wskaźnik zmienił kolor na biały (OFF).
Jeśli wskaźnik zmienił kolor na biały, gniazdo działa poprawnie.
Jeśli wskaźnik pozostaje czerwony, urządzenie jest uszkodzone i nie należy go używać.

Dane techniczne

Typ: Metalclad Twin Unswitched AC Rated RCD Socket
Prąd znamionowy: 13 A
Prąd wyzwalający (trip current): 30 mA
Czas reakcji (trip speed): poniżej 40 ms (typowo)
Stopień ochrony: IP20
Konstrukcja: Tłoczona stal

Informacje o producencie

Eterna Lighting Limited

Profil marki

Strona producenta https://eterna-lighting.co.uk Wsparcie https://eterna-lighting.co.uk/contact Manuale producenta https://eterna-lighting.co.uk

Praktyczna pomoc

Typowe problemy

Wskaźnik pozostaje czerwony po naciśnięciu przycisku testowego

Nie używaj gniazda. Urządzenie jest uszkodzone i wymaga wymiany lub naprawy przez wykwalifikowanego elektryka.

Brak zasilania po powrocie prądu w sieci

Gniazdo jest pasywne i mechanicznie zatrzaskiwane, więc powinno automatycznie utrzymać stan włączenia. Jeśli nie działa, sprawdź instalację elektryczną.

Przed użyciem

Upewnij się, że gniazdo jest poprawnie zamontowane.
Naciśnij przycisk testowy (T).
Sprawdź, czy wskaźnik zmienił kolor na biały (OFF).
Jeśli wskaźnik jest biały, gniazdo jest gotowe do bezpiecznego użycia.
