Instrukcja obsługi lampy ściennej zewnętrznej Eurofase Lighting 44476 Venya

Najważniejsze informacje

Instrukcja dotyczy montażu zewnętrznej lampy ściennej Eurofase Lighting 44476. Szacowany czas montażu wynosi około 20 minut. Przed przystąpieniem do prac upewnij się, że posiadasz niezbędne narzędzia: śrubokręt płaski, śrubokręt krzyżakowy, kombinerki, taśmę izolacyjną oraz obcinaczki do przewodów.

Bezpieczeństwo

• Przed rozpoczęciem instalacji należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników.
• Instalacja powinna być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi (NEC lub Canadian Electrical Code).
• Używaj wyłącznie złączy przewodów z certyfikatem CSA lub UL.

Montaż i podłączenie

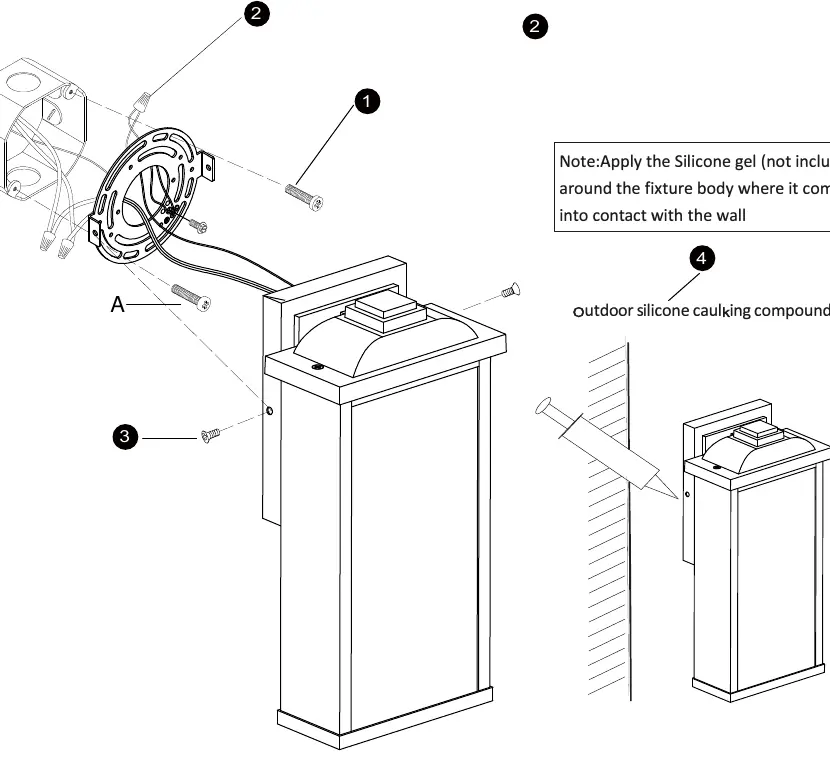

Proces instalacji obejmuje następujące kroki:

1. Przygotuj puszkę przyłączeniową i upewnij się, że zasilanie jest odłączone.
2. Podłącz przewody zgodnie ze schematem: czarny (L) do czarnego, biały (N) do białego.
3. Podłącz przewód uziemiający (zielony lub miedziany) z puszki do przewodu uziemiającego lampy. Jeśli puszka nie posiada uziemienia, podłącz przewód lampy do zielonej śruby na poprzeczce.
4. Zamontuj oprawę do ściany.
5. Ważne: Nałóż uszczelniacz silikonowy (nie dołączony do zestawu) wokół korpusu lampy w miejscu styku ze ścianą, aby zapobiec przedostawaniu się wilgoci.

Dane techniczne

Lampa jest przystosowana do pracy z zasilaniem 120V~, 60Hz. Maksymalna moc źródła światła LED wynosi 8W.
