Instrukcja montażu zestawu konwersji sprzęgła na linkę Eurowise 02A
Dowiedz się, jak zainstalować zestaw konwersji sprzęgła na linkę Eurowise 02A w swoim pojeździe. Instrukcja krok po kroku obejmuje montaż siłownika, wspornika i prowadzenie linki.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Zestaw konwersji sprzęgła na linkę Eurowise 02A umożliwia zmianę systemu sterowania sprzęgłem w skrzyniach biegów typu 02A. Zestaw zawiera siłownik sprzęgła Eurovan, zmodyfikowaną linkę sprzęgła oraz dedykowany wspornik linki.

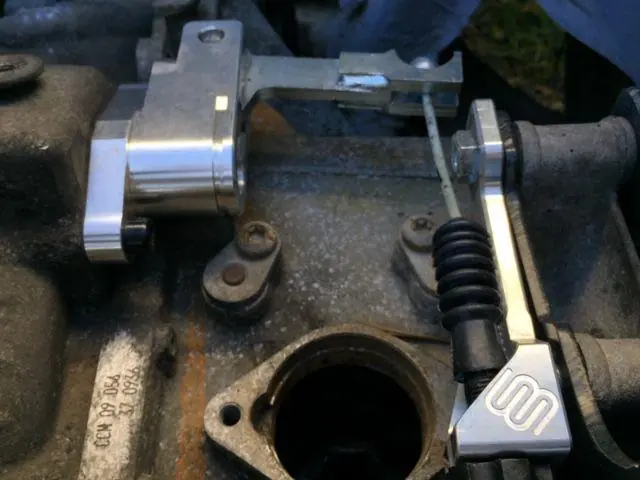

Instalacja siłownika sprzęgła
Podczas montażu siłownika należy użyć oryginalnych śrub fabrycznych. Do dokręcenia śruby po prawej stronie wymagane jest użycie przedłużki klucza.

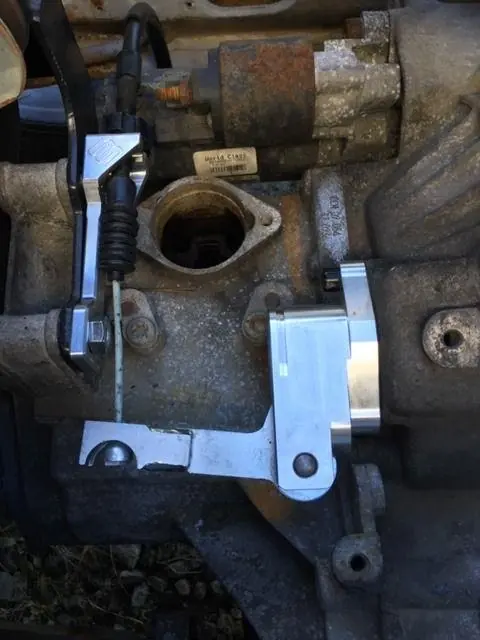

Instalacja wspornika linki sprzęgła
Wspornik linki sprzęgła montuje się w celu poprawnego prowadzenia linki. W przypadku korzystania ze skrzyni biegów 02J, czujnik biegu wstecznego może kolidować z wspornikiem. W takiej sytuacji czujnik musi zostać usunięty lub zmodyfikowany (przycięty), aby zapewnić prawidłowe dopasowanie. Uwaga: ten problem nie dotyczy skrzyń biegów 02A.

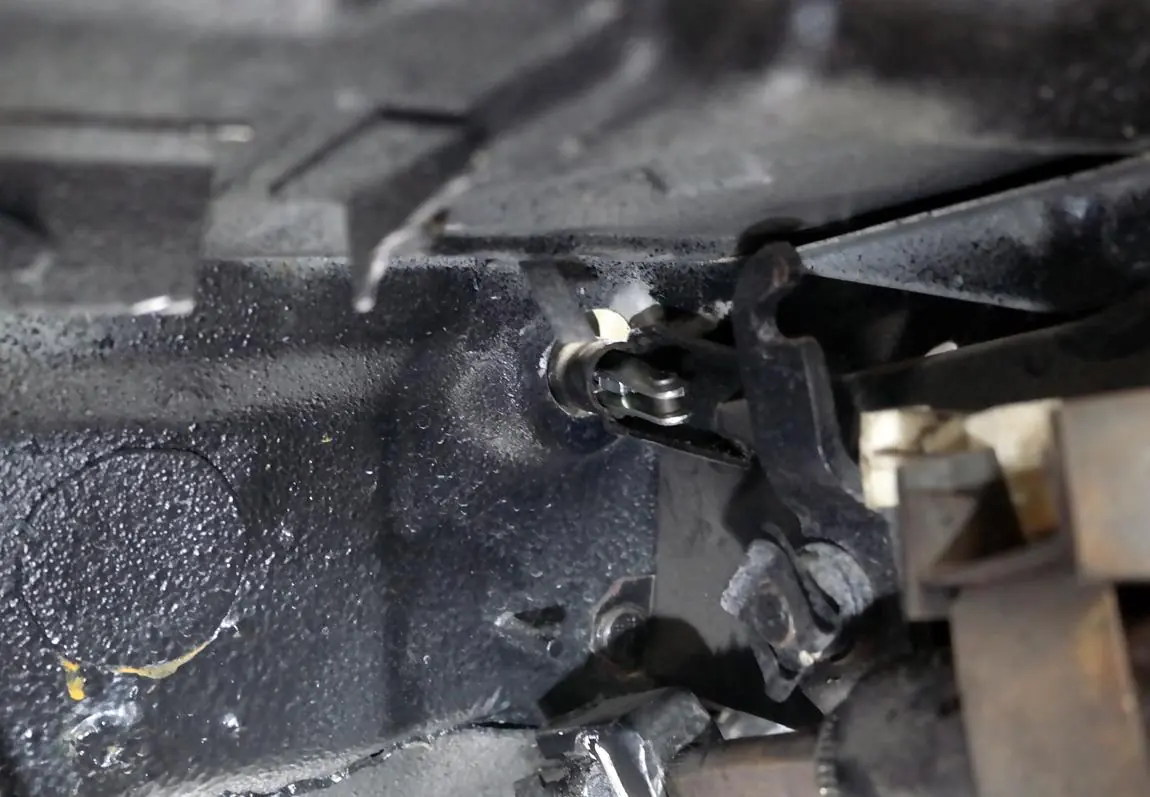

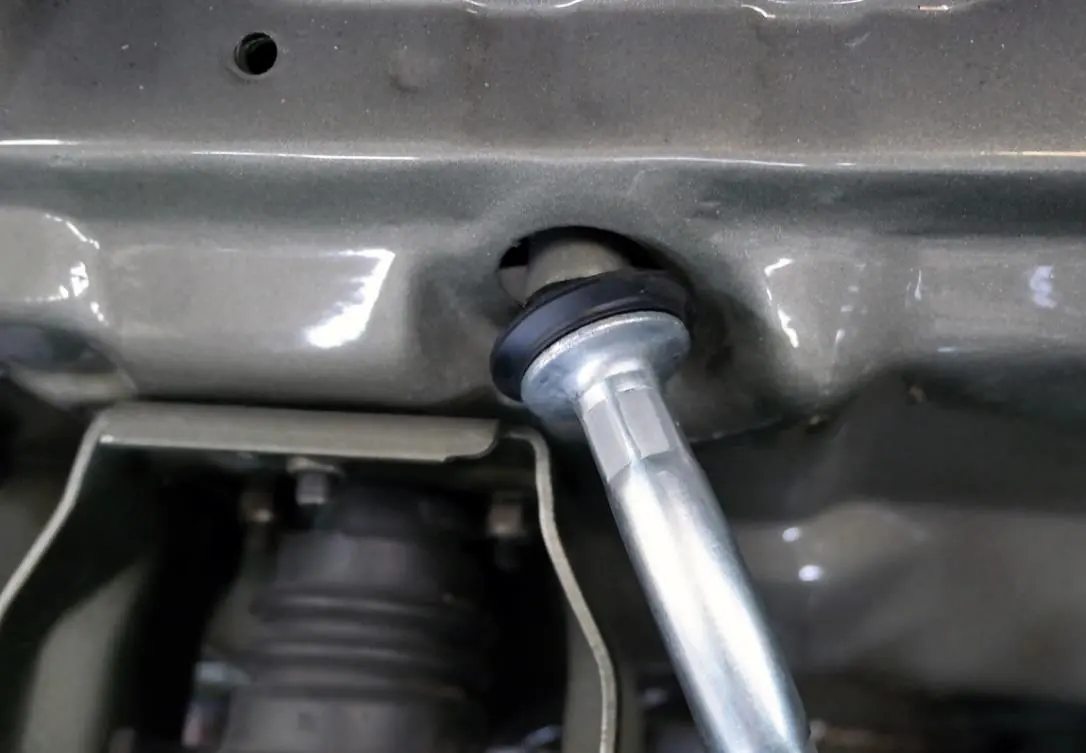

Montaż linki sprzęgła
Po zamontowaniu wspornika należy wsunąć linkę sprzęgła w jego gniazdo i odciągnąć gumową osłonę. Następnie należy przeprowadzić linkę przez odpowiednią rurkę i przymocować ją do pedału sprzęgła.
Kontakt
W razie pytań lub wątpliwości dotyczących produktu, prosimy o kontakt z producentem: Eurowise, 440 Springbrook Road, Charlotte, NC 28217, telefon 704-559-8100, e-mail [email protected].
Informacje o producencie
Eurowise Performance
Praktyczna pomoc
Typowe problemy
Czujnik biegu wstecznego musi zostać usunięty lub przycięty, aby umożliwić montaż wspornika.
Do dokręcenia śruby po prawej stronie siłownika należy użyć przedłużki klucza.
Przed użyciem
- Upewnij się, że posiadasz wszystkie elementy zestawu: siłownik, linkę i wspornik.
- Przygotuj oryginalne śruby fabryczne do montażu siłownika.
- Sprawdź typ skrzyni biegów (02A lub 02J) przed rozpoczęciem prac.
- Przygotuj przedłużkę do klucza dla śruby siłownika.
