EvoHeat 150-E to pompa ciepła do podgrzewania wody. Przed uruchomieniem upewnij się, że urządzenie jest zainstalowane przez wykwalifikowanego technika zgodnie z lokalnymi przepisami. Kluczowe jest zapewnienie odpowiedniej wentylacji (300mm wlot, 500mm wylot) oraz poprawne podłączenie zaworu bezpieczeństwa P&T. Urządzenie wymaga napełnienia zbiornika wodą przed włączeniem zasilania.
Opis urządzenia i dane techniczne
Urządzenie posiada zbiornik o pojemności 150 litrów. Zasilanie wynosi 240V/50Hz. Zakres temperatur pracy otoczenia to od -5°C do 43°C. Maksymalna temperatura wody wynosi 60°C. Urządzenie wykorzystuje czynnik chłodniczy R290 (300g).
Instalacja
Urządzenie powinno być zainstalowane na stabilnym, poziomym podłożu. Należy zachować odstępy: 300mm od strony wlotu powietrza, 500mm od strony wylotu oraz 100mm z tyłu i nad urządzeniem. Należy zainstalować zawór P&T (ciśnienie 0.85MPa, temperatura 99°C). Nie należy wiercić w obudowie zbiornika, aby nie uszkodzić wężownicy grzewczej.
Obsługa
Sterownik pozwala na wybór trybów pracy:
- Eco Heating: Tryb domyślny, najbardziej energooszczędny (tylko pompa ciepła).
- Heating Mode: Standardowe grzanie.
- Intelligent Mode: Automatyczny dobór trybu w zależności od temperatury otoczenia.
- High Requirement: Szybkie grzanie z użyciem grzałki elektrycznej (Hydroboost).
- Vacation Mode: Oszczędzanie energii podczas nieobecności z możliwością ustawienia daty powrotu.
Konserwacja
Zaleca się coroczną konserwację wykonywaną przez użytkownika (sprawdzenie zaworu P&T, czyszczenie wlotów powietrza, kontrola połączeń). Wymagany jest serwis co 3 lata wykonywany przez wykwalifikowany personel EvoHeat.
Rozwiązywanie problemów
W przypadku błędów (np. P01-P08, E01-E45) należy sprawdzić czujniki lub połączenia zgodnie z tabelą błędów w instrukcji. W razie awarii należy skontaktować się z serwisem pod numerem 1300 859 933.
Praktyczna pomoc
Typowe problemy
Awaria czujnika temperatury. Należy sprawdzić lub wymienić odpowiedni czujnik.
Sprawdź przełącznik wysokiego ciśnienia i poszukaj blokad w układzie chłodniczym.
Sprawdź wycieki w układzie chłodniczym i działanie przełącznika niskiego ciśnienia.
Temperatura wody jest zbyt niska. Upewnij się, że zastosowano środki przeciwzamrożeniowe.
Przed użyciem
- Sprawdź, czy urządzenie jest wypoziomowane i stabilne.
- Upewnij się, że zachowano wymagane odstępy (300mm wlot, 500mm wylot, 100mm góra/tył).
- Sprawdź poprawność podłączeń hydraulicznych i elektrycznych.
- Upewnij się, że zawór P&T jest zainstalowany.
- Napełnij zbiornik wodą przed włączeniem zasilania.
Parametry w praktyce
- Czynnik chłodniczy
- R290 / 300g
- Zakres temperatur pracy
- -5°C do 43°C
Ilustracje i schematy
- Schemat instalacji pokazuje podłączenia wlotu/wylotu wody, zaworu P&T oraz odpływu kondensatu.

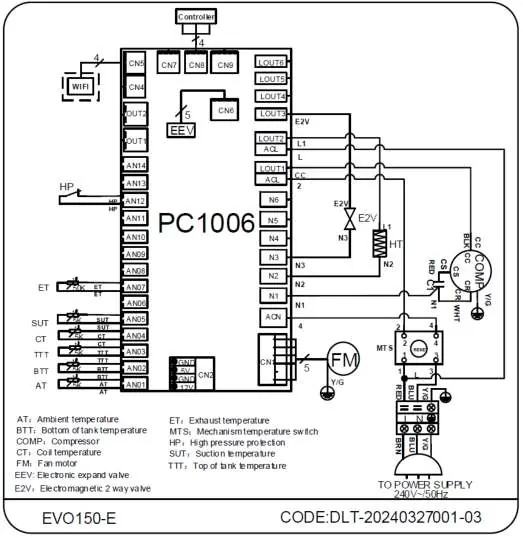

- Schemat elektryczny przedstawia połączenia sterownika, sprężarki i czujników.
Zgodność modelu
- Wymaga instalacji przez wykwalifikowanego technika.
- Zgodne z normami AS 3498-2020.
