Instrukcja obsługi czujnika obecności Extron OCS 100W

Szybki przewodnik po konfiguracji, instalacji i rozwiązywaniu problemów z czujnikiem obecności Extron OCS 100W. Dowiedz się, jak ustawić czułość, tryby pracy i poprawnie zamontować urządzenie.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Czujnik obecności Extron OCS 100W to urządzenie wykorzystujące technologię ultradźwiękową (US) oraz podczerwień (PIR) do automatyzacji pomieszczeń. Urządzenie wymaga zasilania 24 VDC. Instrukcja zawiera wytyczne dotyczące konfiguracji czułości, trybów pracy oraz poprawnego montażu w celu uniknięcia fałszywych wyzwoleń.

Opis urządzenia i elementy sterujące

Urządzenie posiada wbudowane czujniki ultradźwiękowe, czujnik podczerwieni/fotokomórkę oraz wskaźniki LED (zielony dla US, czerwony dla PIR). Pod zdejmowaną przednią pokrywą znajdują się przełączniki DIP (A i B) oraz pokrętła regulacji czułości (podczerwień, ultradźwięki, fotokomórka) i przycisk testowy timera.

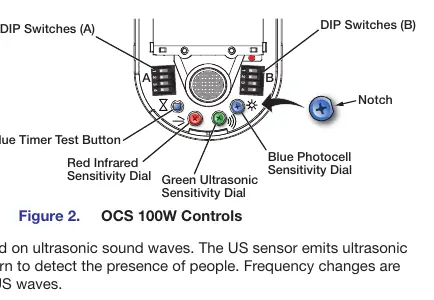

Elementy sterujące i przełączniki DIP
Elementy sterujące i przełączniki DIP

Konfiguracja i tryby pracy

Urządzenie może pracować w trybie automatycznym lub ręcznym. Przełączniki DIP pozwalają na:

  • Wybór logiki detekcji (wymagane oba czujniki lub tylko jeden).
  • Włączenie/wyłączenie wskaźników LED.
  • Resetowanie ustawień automatycznych.
  • Ustawienie czasu podtrzymania (4, 8, 15 lub 30 minut w trybie ręcznym).

W trybie ręcznym (B3 ustawione na ON) użytkownik może precyzyjnie dostosować czułość każdego z czujników za pomocą pokręteł.

Instalacja

Montaż musi być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi. Urządzenie należy montować w odległości 1,8–2,4 m od nawiewów HVAC. Proces instalacji obejmuje:

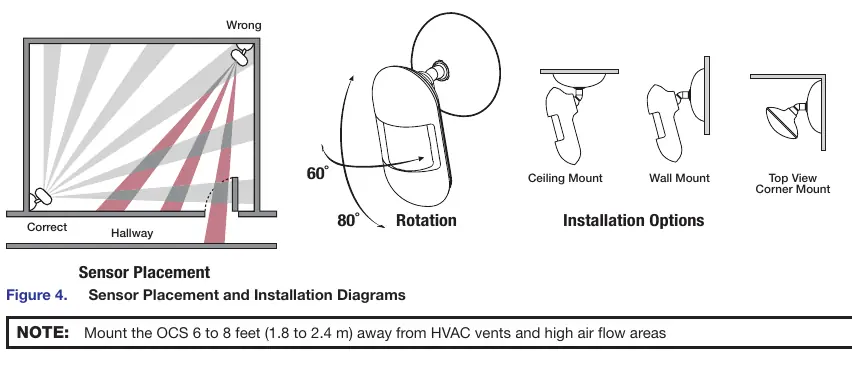

Zalecane umiejscowienie czujnika
Zalecane umiejscowienie czujnika

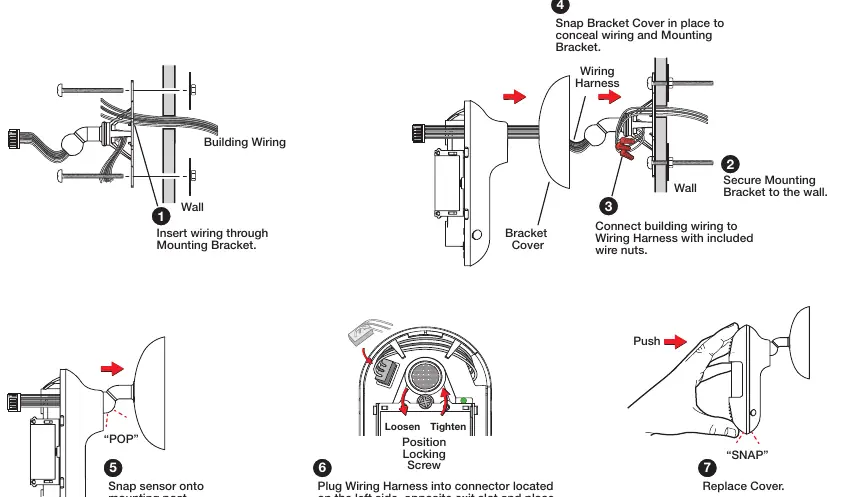

Kroki montażu czujnika
Kroki montażu czujnika
Brak dostępnych danych wizualnych
Brak dostępnych danych wizualnych
Brak dostępnych danych wizualnych
Brak dostępnych danych wizualnych
  1. Przeprowadzenie okablowania przez wspornik montażowy.
  2. Zamocowanie wspornika do ściany.
  3. Podłączenie przewodów do wiązki (zgodnie ze schematem).
  4. Zatrzasknięcie czujnika na wsporniku i zabezpieczenie śrubą blokującą.
  5. Założenie pokrywy.

Rozwiązywanie problemów

W przypadku fałszywych wyzwoleń należy sprawdzić, czy czujnik nie widzi ruchu w korytarzu lub czy nie jest zbyt czuły. Jeśli czujnik pozostaje włączony, należy zmniejszyć czułość pokrętłami o 1/8 obrotu. Jeśli czujnik nie wykrywa obecności, należy zwiększyć czułość.

Bezpieczeństwo

Urządzenie wymaga zasilania 24 VDC. W przypadku braku zasilania 24 V należy użyć dołączonego konwertera PC 1224. Należy unikać podłączania zasilania przed zakończeniem wszystkich połączeń przewodowych. Urządzenie przeznaczone jest wyłącznie do systemów klasy III SELV.

Informacje o producencie

Extron

Profil marki

Praktyczna pomoc

Typowe problemy

Czujnik pozostaje włączony (fałszywe wyzwalanie)

Zmniejsz czułość pokręteł (zielone i czerwone) o 1/8 obrotu lub usuń źródło hałasu/ruchu.

Czujnik pozostaje wyłączony

Zwiększ czułość pokręteł o 1/8 obrotu. Sprawdź, czy przełącznik A2 jest ustawiony poprawnie.

Czujnik reaguje na ruch w korytarzu

Zmień lokalizację czujnika tak, aby nie był skierowany w stronę drzwi lub korytarza.

Przed użyciem

  • Upewnij się, że zasilanie jest odłączone przed wykonywaniem połączeń.
  • Sprawdź, czy używasz zasilacza zgodnego z UL Listed LPS.
  • Upewnij się, że czujnik jest zamontowany 1,8–2,4 m od nawiewów HVAC.
  • Zweryfikuj, czy przełączniki DIP są w pozycji domyślnej przed rozpoczęciem testów.
  • Upewnij się, że kontroler i czujnik mają wspólne uziemienie.

Parametry w praktyce

Zakres fotokomórki
10 do 1000 luksów; pozwala na blokowanie czujnika przy wystarczającym oświetleniu naturalnym.
Tryb testowy
8-sekundowy test timera aktywowany niebieskim przyciskiem, trwa 1 godzinę.

Ilustracje i schematy

  • Rysunek 4 pokazuje poprawne i błędne umiejscowienie czujnika względem drzwi i korytarza.
  • Rysunek 7 przedstawia krok po kroku montaż mechaniczny i podłączenie wiązki przewodów.
  • Rysunki 8 i 9 pokazują schematy podłączenia zasilania zewnętrznego oraz przez USB.

Zgodność modelu

  • Wymaga systemów klasy III SELV.
  • Kompatybilny z produktami Extron wyposażonymi w porty Digital I/O lub eBUS.
