Extron OCS 100W Occupancy Sensor

Opis produktu

Extron OCS 100W to dwutechnologiczny czujnik obecności przeznaczony do automatyzacji sal konferencyjnych i prezentacyjnych. Urządzenie wykorzystuje czujniki ultradźwiękowe (US), podczerwieni (PIR) oraz fotokomórkę do wykrywania obecności osób oraz monitorowania warunków oświetlenia w pomieszczeniu. Czujnik wymaga zasilania 24 VDC.

Uruchomienie i konfiguracja

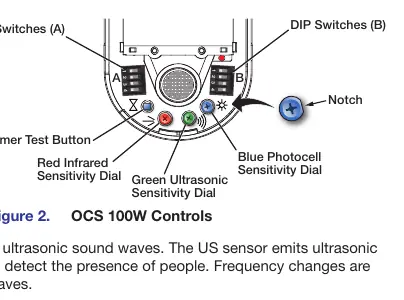

Urządzenie posiada dwa zestawy przełączników DIP (A i B) oraz pokrętła do regulacji czułości. Domyślnie czujnik wymaga aktywacji obu technologii (PIR i US) w celu wykrycia obecności, co minimalizuje ryzyko fałszywych alarmów. Użytkownik może przełączyć urządzenie w tryb automatyczny, w którym czujnik samodzielnie uczy się trendów użytkowania pomieszczenia.

Kluczowe ustawienia

• Tryb pracy: Możliwość wyboru między trybem wzajemnie wykluczającym się (PIR + US) a niezależnym.
• Regulacja czasu: W trybie ręcznym można ustawić czas podtrzymania (4, 8, 15 lub 30 minut).
• Czułość: Pokrętła pozwalają na precyzyjne dostrojenie czułości czujników podczerwieni i ultradźwiękowych do warunków panujących w pomieszczeniu.

Instalacja i bezpieczeństwo

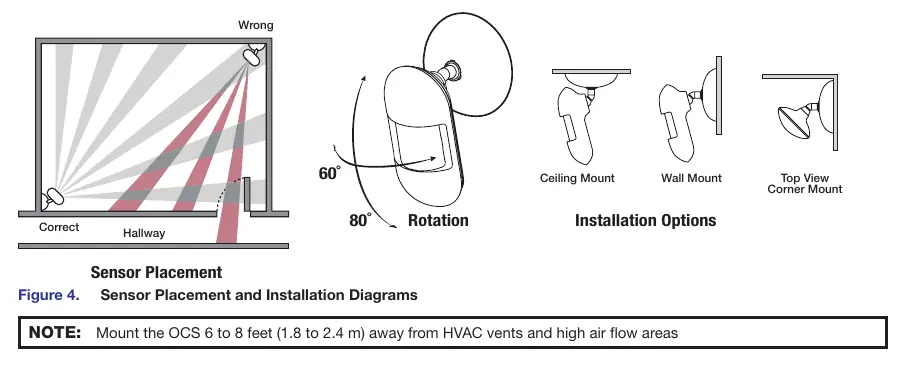

Montaż powinien być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi. Czujnik należy montować z dala od nawiewów HVAC i obszarów o dużym przepływie powietrza, aby uniknąć fałszywych wyzwoleń. Urządzenie należy podłączać wyłącznie do systemów klasy III SELV. Należy unikać kierowania czujnika bezpośrednio na drzwi, aby nie wykrywał ruchu na korytarzu.

Rozwiązywanie problemów

W przypadku problemów z działaniem czujnika, należy sprawdzić ustawienia czułości oraz lokalizację urządzenia. Jeśli czujnik pozostaje włączony zbyt długo, należy skrócić czas podtrzymania. Jeśli czujnik nie wykrywa obecności, należy zwiększyć czułość pokrętłami. W przypadku fałszywych wyzwoleń spowodowanych ruchem na korytarzu, zaleca się zmianę miejsca montażu czujnika.
