Instrukcja montażu oświetlenia Fagerhult Notor 36 Pendant/Wall

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu opraw oświetleniowych Fagerhult Notor 36 w wersji wiszącej (Pendant) oraz ściennej (Wall). Dokument zawiera schematy połączeń elektrycznych, instrukcję montażu mechanicznego oraz informacje dotyczące zgodności radiowej dla wersji z modułem Organic Respons.

Montaż i instalacja

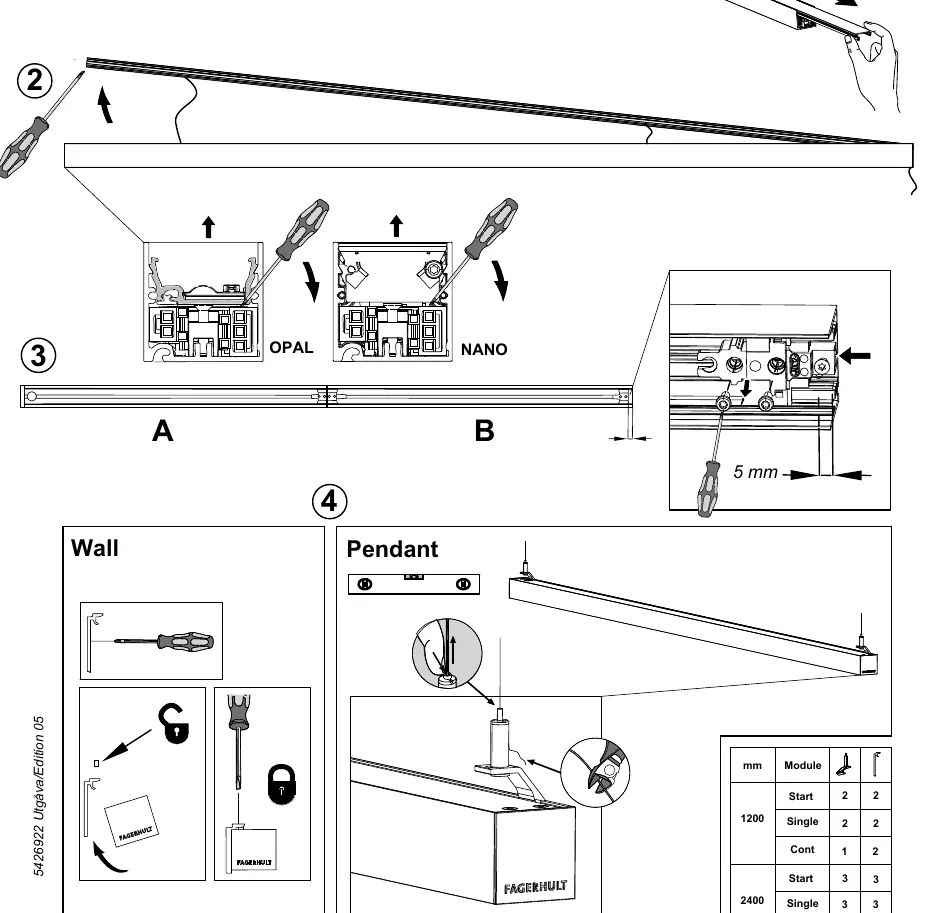

Montaż oprawy wymaga przestrzegania kolejności kroków przedstawionych w instrukcji:

• Przygotowanie: Upewnij się, że zasilanie jest odłączone.
• Otwieranie oprawy: Użyj śrubokręta, aby otworzyć profil oprawy (krok 1 i 2).
• Łączenie modułów: W przypadku łączenia wielu modułów (A i B), upewnij się, że są one poprawnie połączone mechanicznie (krok 3).
• Montaż ścienny/wiszący: Wybierz odpowiedni zestaw montażowy zgodnie z typem instalacji (krok 4).
• Finalizacja: Po zamontowaniu profilu, zatrzaśnij elementy wykończeniowe (krok 5-7). Zachowaj szczególną ostrożność przy zatrzaskiwaniu, aby uniknąć uszkodzenia (oznaczone jako Risk of damage!).

Podłączenie elektryczne

Schemat połączeń znajduje się na stronie 1 instrukcji. Należy zwrócić uwagę na następujące oznaczenia:

• DA+ / DA-: Połączenia dla sterowania (DALI).
• N: Przewód neutralny (niebieski).
• L: Przewód fazowy (brązowy).
• Izolacja: Zapewnij podstawową izolację między przewodami zasilającymi a przewodami sterującymi.

Dane techniczne i zgodność

Dla wersji z modułem Organic Respons (OR):

• Częstotliwość pracy: 2.4 GHz.
• Moc wyjściowa (EIRP): Maksymalnie 4dBm.
• Zgodność: Urządzenie jest zgodne z dyrektywą 2014/53/EU oraz UK SI 2017 No. 1206.

Uwaga: Źródło światła oraz osprzęt sterujący mogą być wymieniane wyłącznie przez producenta lub wyznaczoną przez niego osobę.
