Instrukcja obsługi aktywnego subwoofera FBT 1020SA PROJECT
Szybki przewodnik po aktywnym subwooferze FBT 1020SA PROJECT. Dowiedz się, jak poprawnie podłączyć sprzęt, skonfigurować crossover, ustawić fazę oraz jak bezpiecznie korzystać z wejść i wyjść audio.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
FBT 1020SA PROJECT to aktywny subwoofer studyjny. Przed uruchomieniem upewnij się, że napięcie zasilania w Twoim regionie jest zgodne z ustawieniami urządzenia (115V/230V). Zawsze włączaj najpierw źródło dźwięku, a na końcu subwoofer, aby uniknąć uszkodzeń sprzętu i głośnych trzasków. Urządzenie posiada funkcję Auto-standby, która przełącza je w tryb niskiego poboru mocy po około 7 minutach braku sygnału.
Bezpieczeństwo
- Urządzenie musi być podłączone do gniazda z uziemieniem.
- Zapewnij co najmniej 11 cali (ok. 28 cm) wolnej przestrzeni wokół urządzenia dla prawidłowej wentylacji.
- Nie zakrywaj otworów wentylacyjnych.
- Chronić przed wilgocią, źródłami ciepła i otwartym ogniem.
- W przypadku wymiany bezpiecznika, używaj wyłącznie bezpieczników o identycznych parametrach elektrycznych.
Obsługa i funkcje
Panel sterowania zawiera:
- INPUTS: Wejścia XLR (zbalansowane) oraz RCA (niezbalansowane).
- OUTPUTS: Wyjścia XLR do podłączenia satelitów lub kolejnych subwooferów. Przełącznik LOW CUT w pozycji ON aktywuje filtr górnoprzepustowy dla wyjść.
- MASTER: Regulacja głośności (VOLUME), wybór częstotliwości odcięcia (CROSSOVER 80-150Hz) oraz przełącznik fazy (PHASE NORM/REV) dla lepszego zgrania czasowego z satelitami.
Czyszczenie i konserwacja
Urządzenie nie wymaga specjalnej konserwacji. W przypadku problemów technicznych należy skontaktować się z wykwalifikowanym personelem serwisowym. Nie otwierać obudowy urządzenia ze względu na ryzyko porażenia prądem.
Informacje o producencie
FBT Elettronica SpA
Praktyczna pomoc
Typowe problemy
Słyszalne trzaski przy włączaniu
Zawsze włączaj najpierw źródło dźwięku, a na końcu subwoofer. Wyłączaj w odwrotnej kolejności.
Brak dźwięku lub dioda PWR świeci na czerwono
Urządzenie przeszło w tryb Auto-standby z powodu braku sygnału. Sprawdź połączenia kablowe i poziom sygnału wejściowego.
Niedopasowanie fazowe z satelitami
Użyj przełącznika PHASE (NORM/REV) na panelu tylnym, aby skorygować wyrównanie subwoofera względem satelitów.
Przed użyciem
- Sprawdź, czy napięcie zasilania (115V/230V) jest ustawione zgodnie z lokalną siecią.
- Upewnij się, że wszystkie kontrolery głośności są ustawione na minimum przed włączeniem.
- Zapewnij min. 11 cali (28 cm) odstępu wokół urządzenia dla wentylacji.
- Używaj wyłącznie wysokiej jakości kabli audio.
- Sprawdź, czy gniazdo zasilania posiada sprawne uziemienie.
Parametry w praktyce
- Crossover 80-150Hz
- Regulowana częstotliwość odcięcia filtra dolnoprzepustowego dla subwoofera.
- Low Cut 80-120Hz
- Filtr górnoprzepustowy dla wyjść sygnału do satelitów, odcinający niskie częstotliwości.
- Phase NORM/REV
- Odwrócenie fazy sygnału o 180 stopni w celu poprawy zgrania z głośnikami satelitarnymi.
Ilustracje i schematy

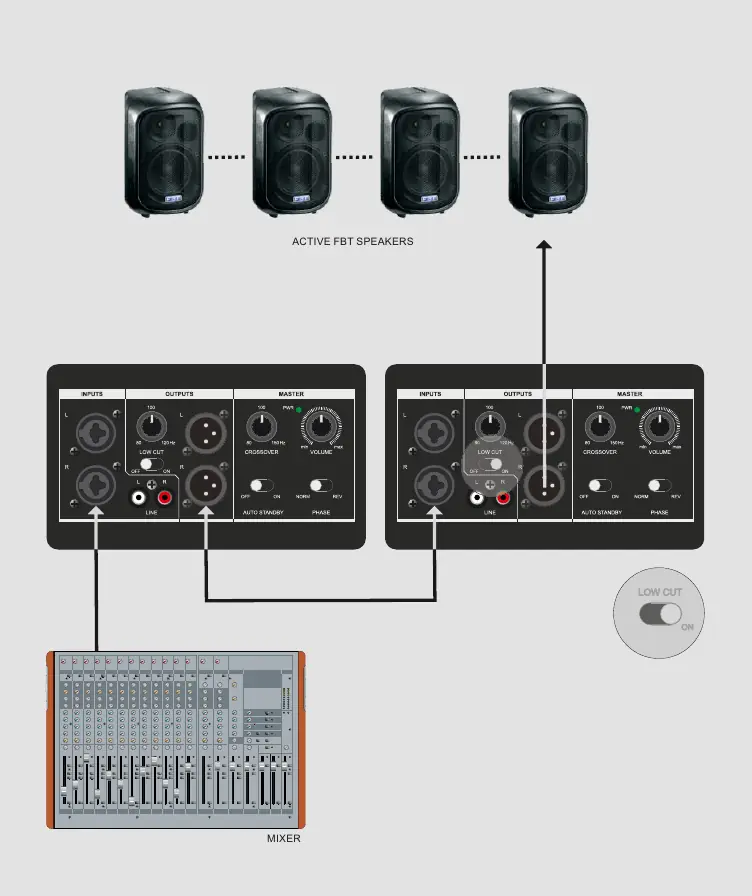

- Schemat połączeń pokazuje możliwość podłączenia miksera do wejść subwoofera i wyprowadzenia sygnału do aktywnych głośników satelitarnych.
- Instrukcja okablowania XLR/Jack/RCA precyzuje, które piny odpowiadają za sygnał gorący (hot), zimny (cold) i ekran (shield) dla połączeń zbalansowanych i niezbalansowanych.
Zgodność modelu
- Urządzenie współpracuje ze zbalansowanymi źródłami liniowymi (XLR/TRS) oraz niezbalansowanymi (RCA).
- Zaprojektowane do pracy z napięciem uniwersalnym 100-240Vac / 50-60Hz.
