Instrukcja obsługi monitora studyjnego Feelworld 1000NIT
Szybki przewodnik po monitorze studyjnym Feelworld 1000NIT. Dowiedz się, jak podłączyć zasilanie, skonfigurować sygnał wideo, używać funkcji wspomagających (LUT, Waveform, Focus Assist) oraz jak rozwiązywać typowe problemy z obrazem i...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Monitor Feelworld 1000NIT to profesjonalne urządzenie typu broadcast o wysokiej jasności (1000 nitów), przeznaczone do pracy w świetle dziennym. Instrukcja obejmuje obsługę modeli 13.3" oraz 21.5". Kluczowe funkcje obejmują obsługę sygnałów 4K@60 HDMI, wbudowane narzędzia do analizy obrazu (Waveform, Histogram, Focus Assist, 3D-LUT) oraz wszechstronne opcje zasilania.

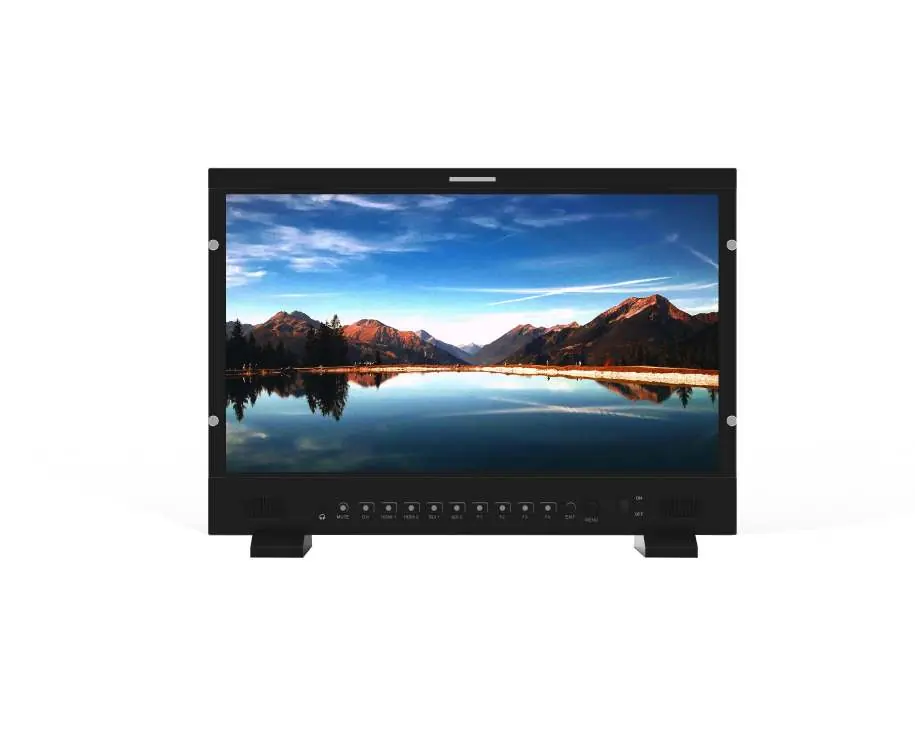

Opis urządzenia
Panel przedni zawiera przyciski funkcyjne (F1-F4), pokrętło MENU do nawigacji, wskaźnik zasilania oraz wskaźnik Tally. Panel tylny wyposażony jest w wejścia/wyjścia 3G-SDI, HDMI, DVI, port USB do aktualizacji firmware'u i importu LUT, oraz płytkę bateryjną (domyślnie Sony V-Mount).
Zasilanie
Monitor oferuje trzy metody zasilania: bezpośrednie wejście DC, 4-pinowe złącze XLR oraz płytkę bateryjną. Uwaga: Należy zachować szczególną ostrożność przy polaryzacji zasilania, aby uniknąć uszkodzenia urządzenia. W przypadku długiego nieużywania monitora zaleca się wyjęcie akumulatora.
Obsługa menu i funkcje
Nawigacja odbywa się za pomocą pokrętła MENU. Główne funkcje wspomagające obejmują:

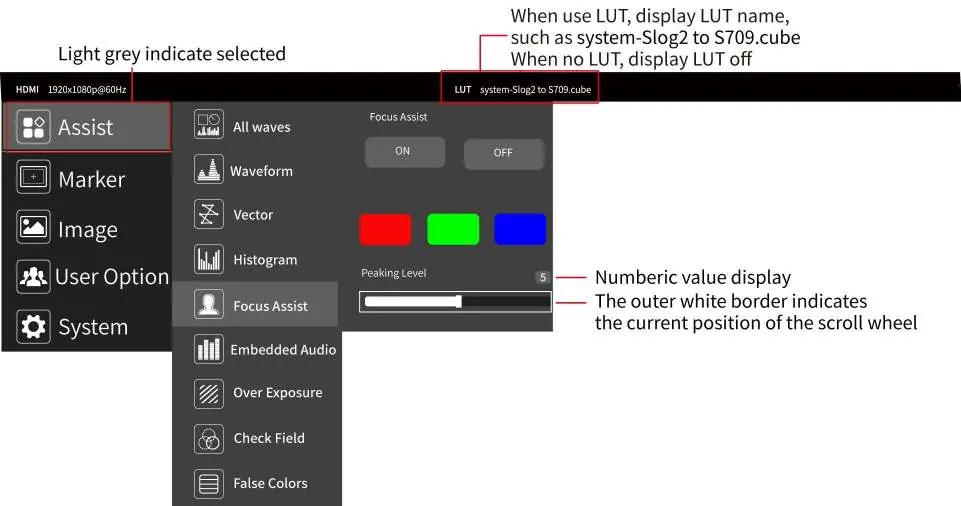

- Assist: Waveform, Vector scope, Histogram, Focus Assist, Embedded Audio, False Color.
- Marker: Siatki (Grids), bezpieczne ramki (Safe Frames), znaczniki środka i proporcji.
- Image: Tryb skanowania, proporcje obrazu, Anamorphic, Zoom, P2P.
- User Option: Importowanie własnych tabel 3D-LUT (format .cube, max 32 pliki).
Aktualizacja oprogramowania i LUT
Aktualizacje oraz pliki LUT należy wgrywać z pamięci USB sformatowanej w systemie FAT32. Pliki LUT muszą mieć rozszerzenie .cube i nie przekraczać 7.9MB.
Rozwiązywanie problemów
W przypadku braku obrazu sprawdź jakość kabla wideo oraz poprawność wybranego źródła sygnału. Jeśli monitor nie włącza się, upewnij się, że zasilanie jest podłączone, a przełącznik znajduje się w pozycji ON. Problemy z dźwiękiem zazwyczaj wynikają z niewłaściwego podłączenia kabla audio lub wyciszenia w menu.
Informacje o producencie
Feelworld
Praktyczna pomoc
Typowe problemy
Sprawdź jakość kabla wideo, upewnij się, że wybrano właściwe wejście sygnału i czy źródło wideo działa poprawnie.
Sprawdź połączenie zasilania, upewnij się, że przełącznik jest w pozycji ON i sprawdź stabilność napięcia zasilacza lub baterii.
Potwierdź poprawne podłączenie kabla audio do odpowiedniego portu i sprawdź ustawienia głośności w menu.
Zresetuj ustawienia do fabrycznych, sprawdź czy funkcja Check Field nie jest włączona i czy proporcje obrazu są ustawione poprawnie.
Przed użyciem
- Używaj wyłącznie zasilacza dołączonego do zestawu lub certyfikowanego akumulatora.
- Unikaj wystawiania monitora na bezpośrednie działanie słońca, wysokiej temperatury i wilgoci.
- Upewnij się, że pliki LUT mają format .cube i nie przekraczają 7.9MB.
- Sprawdź polaryzację przy zasilaniu przez złącze XLR.
- Używaj pamięci USB sformatowanej w systemie FAT32 do aktualizacji i importu LUT.
Parametry w praktyce
- Jasność 1000cd/m²
- Wysoka jasność panelu umożliwiająca czytelność obrazu w świetle słonecznym.
- Wejścia 3G-SDI / HDMI 2.0
- Obsługa profesjonalnych standardów transmisji wideo wysokiej rozdzielczości.
- Temperatura pracy 0°C - 50°C
- Zakres temperatur otoczenia, w którym monitor zachowuje pełną sprawność.
Ilustracje i schematy
- Panel przedni: Przyciski F1-F4 służą do szybkiego dostępu do funkcji, pokrętło MENU służy do nawigacji i zatwierdzania ustawień.

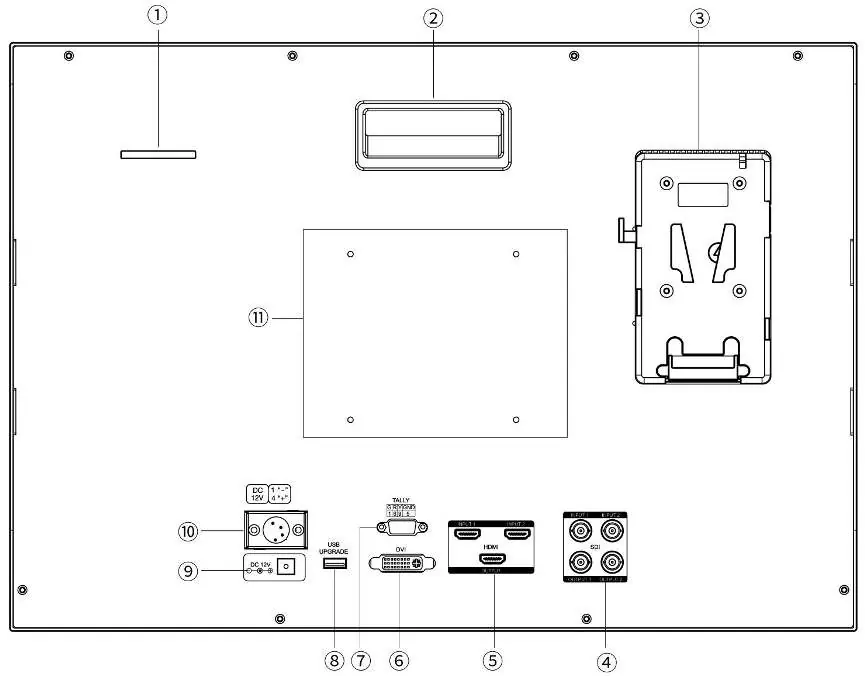

- Panel tylny: Zawiera dedykowane porty dla sygnałów SDI, HDMI, DVI oraz złącze zasilania XLR i płytkę bateryjną.
- Tally: Złącze Tally pozwala na integrację z systemami realizatorskimi (kolory: zielony, czerwony, żółty).
Zgodność modelu
- Monitor obsługuje sygnały HDMI do 4K@60Hz.
- Wspiera import do 32 plików 3D-LUT.
- Domyślnie montowana jest płytka bateryjna Sony V-Mount.
