Instrukcja obsługi narzędzia wielofunkcyjnego FERM CTM1017

Szybki przewodnik po instrukcji obsługi narzędzia wielofunkcyjnego FERM CTM1017. Dowiedz się, jak bezpiecznie montować akcesoria, używać wałka giętkiego i statywu oraz dbać o urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Elementy narzędzia (Fig. 1) Strona 2 Montaż wałka giętkiego i statywu (Fig. 2) Strona 2 Akcesoria szlifierskie (Fig. 3) Strona 3

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi i konserwacji narzędzia wielofunkcyjnego FERM CTM1017. Przed przystąpieniem do pracy należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

Opis urządzenia

Narzędzie wielofunkcyjne (Combitool) służy do precyzyjnych prac, takich jak szlifowanie, polerowanie, cięcie czy wiercenie. Urządzenie posiada regulację prędkości obrotowej, co pozwala na dostosowanie pracy do obrabianego materiału.

Elementy narzędzia (Fig. 1)
Elementy narzędzia (Fig. 1)

Bezpieczeństwo

  • Zawsze noś okulary ochronne, ochronniki słuchu oraz maskę przeciwpyłową.
  • Przed wymianą akcesoriów lub przystąpieniem do konserwacji zawsze wyjmij wtyczkę z gniazdka.
  • Nie używaj uszkodzonego narzędzia.
  • Trzymaj przewód zasilający z dala od ruchomych części urządzenia.
  • Nie używaj przycisku blokady wrzeciona, gdy silnik pracuje.

Montaż akcesoriów

Akcesoria szlifierskie (Fig. 3)
Akcesoria szlifierskie (Fig. 3)
  1. Naciśnij i przytrzymaj przycisk blokady wrzeciona (2).
  2. Użyj klucza do tulei zaciskowej, aby poluzować nakrętkę (1).
  3. Włóż akcesorium do tulei zaciskowej tak głęboko, jak to możliwe, aby zminimalizować bicie i niewyważenie.
  4. Dokręć nakrętkę tulei zaciskowej za pomocą klucza, trzymając wciśnięty przycisk blokady wrzeciona.

Montaż wałka giętkiego i statywu

Wałek giętki: Odkręć pierścień z uchwytu narzędzia, zamontuj wałek giętki, umieszczając wewnętrzny wałek w tulei zaciskowej, a następnie dokręć pierścień wałka giętkiego.

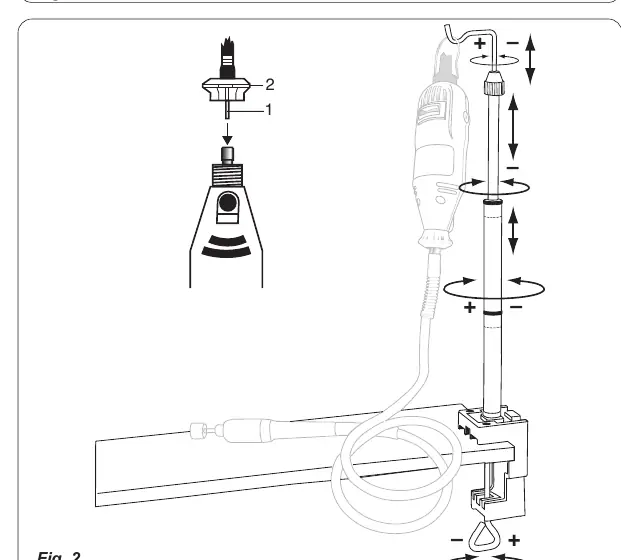

Montaż wałka giętkiego i statywu (Fig. 2)
Montaż wałka giętkiego i statywu (Fig. 2)

Statyw: Zamontuj statyw na krawędzi stołu roboczego (maks. grubość 60 mm). Wysokość statywu oraz wspornika można regulować za pomocą pokręteł. Narzędzie można zawiesić na wsporniku, który obraca się o 360°.

Obsługa

Włącz urządzenie przełącznikiem (A). Prędkość obrotową reguluje się za pomocą pokrętła (B). Nie odkładaj narzędzia, dopóki silnik całkowicie się nie zatrzyma. Unikaj pracy na zapylonych powierzchniach, aby pył nie dostał się do mechanizmu.

Konserwacja i czyszczenie

Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika. Regularnie czyść obudowę miękką szmatką. Regularnie smaruj wałek giętki, aby zapobiec nadmiernemu nagrzewaniu się.

Dane techniczne

  • Napięcie: 220-240V~
  • Częstotliwość: 50 Hz
  • Pobór mocy: 160 W
  • Prędkość bez obciążenia: 8.000-35.000/min
  • Waga: 1.75 kg

Praktyczna pomoc

Typowe problemy

Silnik się przegrzewa

Wyczyść otwory wentylacyjne i upewnij się, że nie przeciążasz urządzenia przy niskich obrotach.

Akcesoria wpadają w wibracje lub wypadają

Upewnij się, że akcesorium jest włożone do tulei zaciskowej tak głęboko, jak to możliwe.

Przed użyciem

  • Sprawdź, czy urządzenie nie jest uszkodzone podczas transportu
  • Upewnij się, że wszystkie części są obecne
  • Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową
  • Załóż okulary ochronne i maskę przeciwpyłową

Parametry w praktyce

Prędkość bez obciążenia
Zakres obrotów na minutę (8.000-35.000), regulowany pokrętłem.

Ilustracje i schematy

  • Fig. 1: Główne elementy narzędzia (włącznik, blokada wrzeciona, tuleja zaciskowa)
  • Fig. 2: Montaż wałka giętkiego i statywu
  • Fig. 3-6: Przykłady zastosowania różnych akcesoriów (kamienie szlifierskie, filce, taśmy szlifierskie, frezy)

Zgodność modelu

  • Upewnij się, że średnica trzpienia akcesorium odpowiada średnicy tulei zaciskowej (3.2 mm lub 2.4 mm).
