Instrukcja obsługi klimakonwektora Ferroli 100-A3
Szybki przewodnik po instalacji, obsłudze i konserwacji klimakonwektora Ferroli 100-A3. Zawiera wskazówki montażowe, parametry pracy, procedury czyszczenia filtra oraz rozwiązywanie problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji, obsługi i konserwacji ultra-cienkich klimakonwektorów tangencjalnych serii 100-A3. Urządzenie przeznaczone jest wyłącznie do użytku wewnętrznego (z wyłączeniem pralni i podobnych pomieszczeń) i posiada stopień ochrony IPX0. Kluczowe jest zapewnienie prawidłowej izolacji rur, zaworów i połączeń, aby uniknąć kondensacji, która może powodować kapanie na ścianę.
Opis urządzenia i elementy zestawu

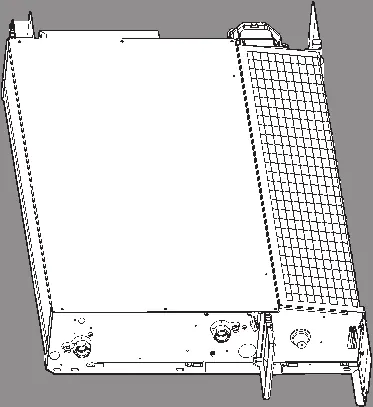

Klimakonwektor składa się z wymiennika ciepła, silnika elektrycznego, wentylatora, tacy ociekowej, filtra powietrza oraz panelu sterowania. W zależności od konfiguracji, urządzenie może być wyposażone w różne akcesoria, takie jak zawory czy dodatkowe tace ociekowe.
Instalacja i podłączenie

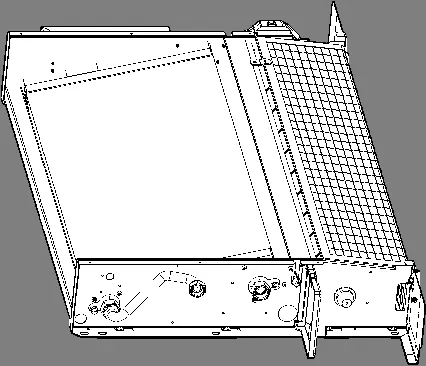

Urządzenie musi być zainstalowane na solidnej ścianie, wolnej od wibracji. Należy zapewnić 200 mm wolnej przestrzeni wokół urządzenia. Instalacja elektryczna i hydrauliczna musi być wykonana przez wykwalifikowany personel zgodnie z obowiązującymi normami. Wymagane jest stosowanie zaworów odcinających i równoważących, które również muszą być odpowiednio zaizolowane.
Pierwsze uruchomienie i obsługa
Po podłączeniu zasilania, urządzenie przechodzi cykl kontrolny. Uruchomienie następuje po naciśnięciu przycisku on-off. Wentylator uruchamia się, gdy sonda temperatury wody (T3) wykryje odpowiednią temperaturę (poniżej 18°C dla chłodzenia lub powyżej 32°C dla ogrzewania). Użytkownik może wybierać prędkość wentylatora (F1, F2, F3, Aut, SIL).

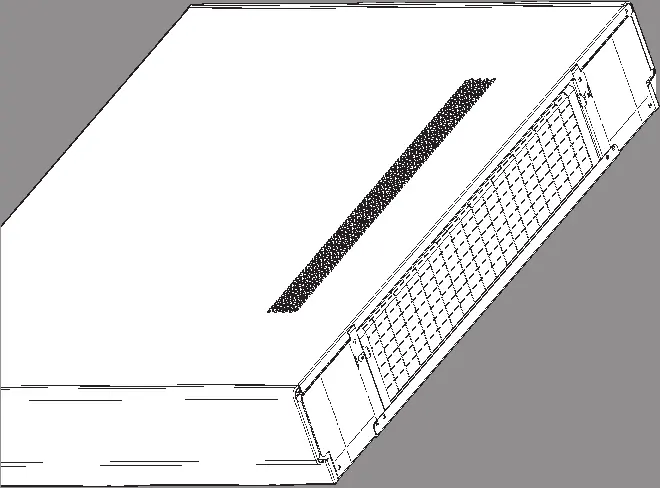

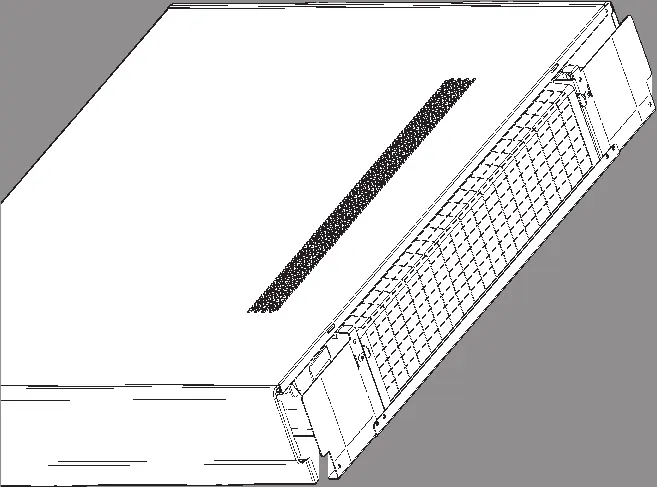

Czyszczenie i konserwacja
Regularne czyszczenie filtra powietrza jest niezbędne dla prawidłowego działania urządzenia. Filtr należy czyścić co 4-6 miesięcy i wymieniać co 2 lata. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy bezwzględnie odłączyć zasilanie elektryczne.
Rozwiązywanie problemów
W przypadku nieprawidłowego działania, należy sprawdzić zasilanie, stan filtra oraz temperaturę wody w instalacji. Kody błędów (AL2-AL9) sygnalizują konkretne problemy, takie jak awaria pompy kondensatu, błędy sond temperatury czy zbyt niska/wysoka temperatura wody.
Dane techniczne
Urządzenie pracuje przy zasilaniu 230V, 50Hz. Maksymalne ciśnienie robocze wynosi 8 bar. Dopuszczalna temperatura wody na wejściu to +6°C do +70°C, a wilgotność otoczenia nie powinna przekraczać 63%.
Informacje o producencie
Ferroli
Praktyczna pomoc
Typowe problemy
Sprawdź ustawienie prędkości na panelu, wyczyść filtr lub usuń przeszkodę w przepływie powietrza.
Sprawdź zasilanie elektryczne, stan wyłącznika głównego oraz czy przełącznik sterowania nie jest w pozycji 0.
Sprawdź, czy odpływ kondensatu nie jest zatkany. Wyłącz urządzenie i skontaktuj się z instalatorem.
Sprawdź, czy w instalacji jest odpowiednia temperatura wody oraz czy pompa obiegowa działa.
Przed użyciem
- Sprawdź integralność wszystkich komponentów urządzenia.
- Upewnij się, że w opakowaniu znajdują się wszystkie akcesoria instalacyjne.
- Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac.
- Sprawdź, czy instalacja elektryczna odpowiada charakterystyce silnika.
- Upewnij się, że filtr powietrza jest poprawnie zainstalowany.
Parametry w praktyce
- Stopień ochrony IPX0
- Urządzenie nie posiada ochrony przed wodą; przeznaczone tylko do suchych wnętrz.
- Maksymalne ciśnienie 8 bar
- Limit ciśnienia wody w wymienniku ciepła.
- Zasilanie 230V, 50Hz
- Wymagane parametry sieci elektrycznej.
Ilustracje i schematy
- Schematy pokazują podłączenia hydrauliczne dla wersji 2-drogowych i 3-drogowych.
- Rysunki instalacyjne wskazują na konieczność montażu syfonu na odpływie kondensatu.
- Schematy elektryczne przedstawiają podłączenie silnika ECM i panelu sterowania.
Zgodność modelu
- Urządzenie nie może być instalowane w środowiskach wybuchowych lub korozyjnych.
- Nie instalować w pralniach ani podobnych pomieszczeniach o wysokiej wilgotności.
- Wymagana jest instalacja zaworu odcinającego na zasilaniu i zaworu równoważącego na powrocie.
