Instrukcja obsługi odkurzacza warsztatowego Fieldmann FDU 2003-E
Szybki przewodnik po instrukcji obsługi odkurzacza Fieldmann FDU 2003-E. Dowiedz się, jak złożyć urządzenie, bezpiecznie odkurzać na mokro i sucho oraz dbać o filtr.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Fieldmann FDU 2003-E to odkurzacz warsztatowy do pracy na sucho i mokro o mocy 1400W i pojemności zbiornika 30L. str. 4, 17
Najważniejsze czynności
- Montaż akcesoriów str. 16
- Czyszczenie filtra str. 16
Pierwsze uruchomienie
- Rozpakuj urządzenie i sprawdź kompletność części zgodnie z listą w instrukcji. str. 14
Problemy i rozwiązania
Odkurzacz przestał ssać (praca na mokro)
Zbiornik jest pełny, pływak zatrzymał ssanie. Opróżnij zbiornik.
str. 15Konserwacja i reset
- Czyszczenie filtra: wytrzep filtr, nie myj w zmywarce. str. 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1400W | Pobór mocy | str. 17 |
| Pojemność | 30L | Pojemność metalowego zbiornika | str. 17 |
Gdzie szukać w PDF
- Opis części str. 3
- Dane techniczne str. 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

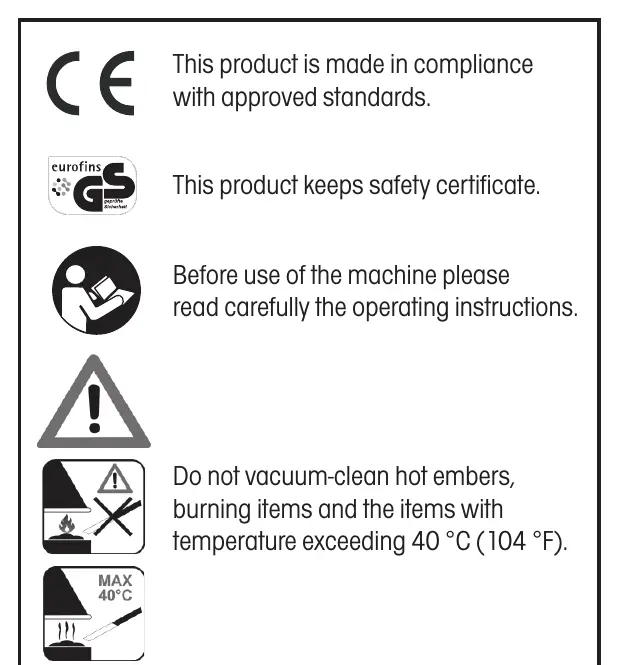

Odkurzacz Fieldmann FDU 2003-E jest przeznaczony do pracy na sucho i mokro. Przed użyciem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Ważne ograniczenia: nie wolno odkurzać gorącego popiołu, żarzących się przedmiotów ani substancji o temperaturze powyżej 40°C. Urządzenie nie może pracować bez zainstalowanego filtra.
Opis urządzenia i zestawu
Główne elementy odkurzacza (zgodnie z rysunkiem 1):
- Włącznik (I/O)
- Zbiornik na zanieczyszczenia (30L)
- Wąż elastyczny z łącznikiem
- Rury plastikowe
- Ssawki: podłogowa, szczelinowa, szczotkowa
- Filtr
Montaż odkurzacza
Przed montażem lub demontażem akcesoriów należy odłączyć urządzenie od zasilania:
- Przygotuj wszystkie akcesoria.
- Zamontuj rurę na uchwycie węża.
- Włóż końcówkę węża do otworu ssącego w górnej części odkurzacza, aż usłyszysz kliknięcie.
- Zainstaluj filtr wewnątrz urządzenia.
- Zamontuj kółka jezdne.
Obsługa i użytkowanie
Urządzenie włącza się i wyłącza za pomocą przycisku I/O na obudowie. Siłę ssania można regulować za pomocą pokrętła na obudowie lub przesuwanej klapki na uchwycie węża.
Odkurzanie na mokro: Należy użyć ssawki podłogowej z gumowymi ściągaczami i wyjąć worek na kurz. Jeśli zbiornik się zapełni, pływak zatrzyma ssanie, a dźwięk silnika stanie się głośniejszy – należy wtedy opróżnić zbiornik.
Czyszczenie i konserwacja filtra
Filtr należy czyścić przynajmniej raz w miesiącu lub gdy siła ssania wyraźnie spadnie:
- Przed czyszczeniem odłącz urządzenie od prądu.
- Najlepszą metodą jest wytrzepanie filtra.
- Nie używaj zmywarki do czyszczenia filtra.
- Nie używaj suszarki do włosów do suszenia filtra.
- Nigdy nie używaj odkurzacza bez zainstalowanego filtra, grozi to uszkodzeniem silnika.
Bezpieczeństwo
Urządzenie wyposażone jest w bezpiecznik termiczny, który wyłącza silnik w przypadku przegrzania. Po ostygnięciu odkurzacz można ponownie uruchomić. Nie należy używać urządzenia w pobliżu łatwopalnych substancji ani w deszczu.
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Spadek siły ssania
Sprawdź, czy filtr nie jest zapchany i wyczyść go. Upewnij się, że wąż nie jest zatkany.
Odkurzacz przestał ssać podczas pracy na mokro
Zbiornik jest pełny. Pływak zatrzymał ssanie. Opróżnij zbiornik.
Silnik się wyłączył
Możliwe przegrzanie. Bezpiecznik termiczny wyłączył urządzenie. Odczekaj, aż silnik ostygnie.
Przed użyciem
- Sprawdź, czy filtr jest poprawnie zainstalowany.
- Upewnij się, że napięcie w gniazdku jest zgodne z tabliczką znamionową.
- Sprawdź, czy wąż i rury są drożne.
- W przypadku odkurzania na mokro, upewnij się, że worek na kurz został wyjęty.
Parametry w praktyce
- Moc wejściowa
- 1400W - pobór mocy urządzenia.
- Pojemność zbiornika
- 30L - metalowy zbiornik na zanieczyszczenia.
- Poziom hałasu
- 80dB(A) - głośność pracy urządzenia.
Ilustracje i schematy

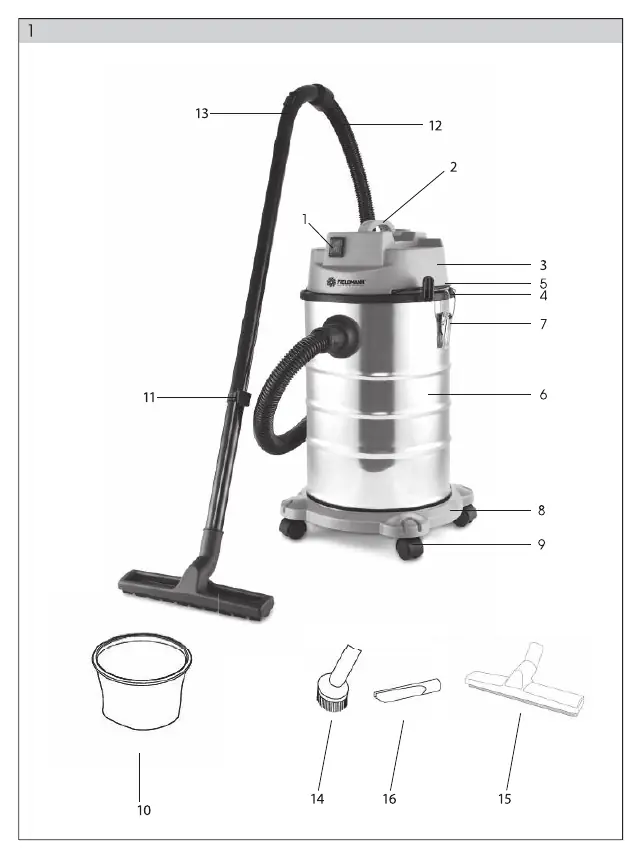

- Rysunek 1: Schemat budowy odkurzacza z numeracją części.

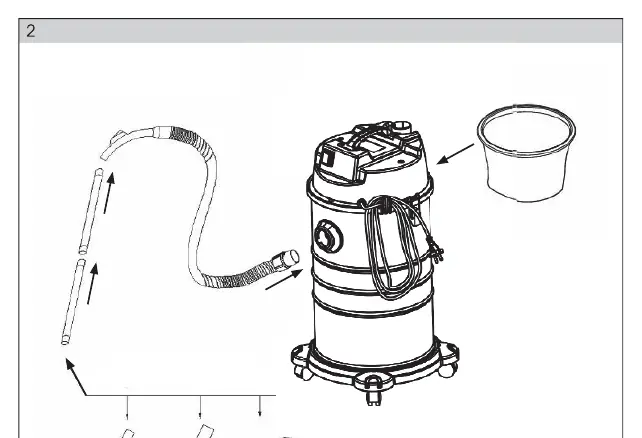

- Rysunek 2: Instrukcja montażu węża, rur i akcesoriów.
- Rysunek 3: Szczegóły ssawki podłogowej.
