Instrukcja obsługi wertykulatora elektrycznego Fieldmann FZV 2004-E

Najważniejsze informacje z instrukcji

Wertykulator elektryczny Fieldmann FZV 2004-E jest przeznaczony do napowietrzania trawników w ogrodach prywatnych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Urządzenie nie jest przeznaczone do użytku komercyjnego, przycinania żywopłotów ani wyrównywania terenu. Podczas pracy należy zawsze nosić solidne obuwie i długie spodnie, a także upewnić się, że w obszarze roboczym nie przebywają osoby trzecie ani zwierzęta.

Opis urządzenia

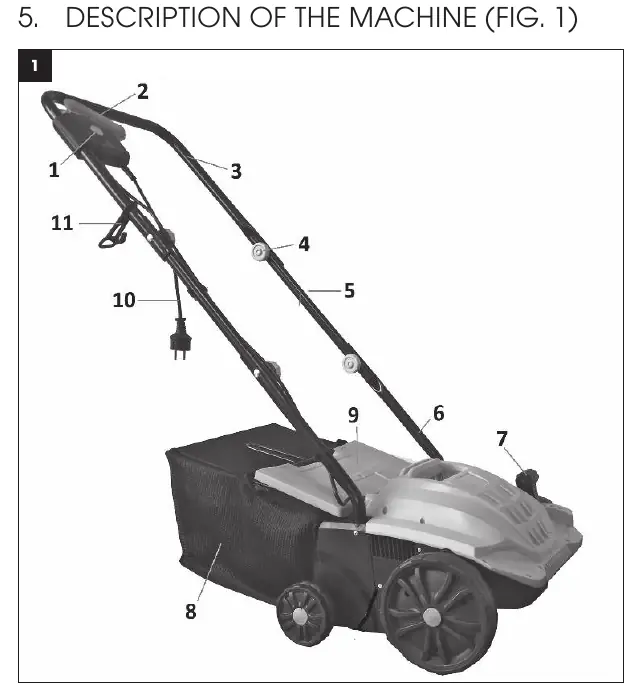

Urządzenie składa się z następujących głównych elementów: mechanizm blokady włącznika, włącznik główny, uchwyt (części górna, środkowa i dolna), śruby mocujące, dźwignia regulacji głębokości roboczej, kosz na trawę z pokrywą oraz przewód zasilający z uchwytem.

Montaż urządzenia

Montaż wertykulatora obejmuje złożenie uchwytu oraz przygotowanie kosza na trawę:

• Montaż uchwytu: Włóż dolną część uchwytu do korpusu urządzenia i przykręć śrubami. Następnie połącz środkową część uchwytu z dolną za pomocą śrub. Na koniec zamontuj górną część uchwytu, pamiętając o założeniu uchwytu na przewód zasilający.
• Montaż kosza: Kosz jest dostarczany w stanie zmontowanym. Należy unieść pokrywę kosza, zaczepić kosz o otwory w korpusie urządzenia i opuścić pokrywę.

Ustawienia wertykulatora

Zalecana głębokość robocza wynosi maksymalnie 3 mm. Ustawienie zbyt dużej głębokości może prowadzić do uszkodzenia wałka, przeciążenia silnika lub zniszczenia trawnika. Głębokość reguluje się za pomocą dźwigni (pozycja 1 służy do transportu). W miarę zużycia noży lub sprężyn, głębokość można korygować.

Uruchamianie i obsługa

Przed uruchomieniem upewnij się, że w obszarze pracy nie ma ciał obcych (kamieni, gałęzi). Aby uruchomić urządzenie: wciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie pociągnij dźwignię startową do uchwytu. Aby wyłączyć urządzenie, zwolnij dźwignię startową. Nie włączaj i nie wyłączaj urządzenia w szybkim tempie.

Wymiana noży

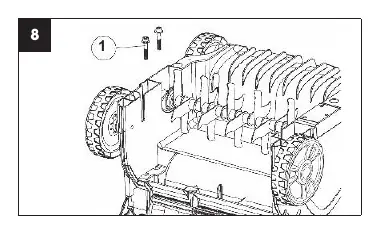

Przed wymianą odłącz urządzenie od zasilania i poczekaj, aż wałek całkowicie się zatrzyma. Używaj rękawic ochronnych. Odkręć śruby pod spodem obudowy, wyjmij wałek pod kątem, a następnie wsuń nowy wałek, upewniając się, że trzpień pasuje do odpowiedniej części wału napędowego.

Konserwacja

Wertykulator należy czyścić po każdym użyciu. Usuń trawę i zanieczyszczenia z kół, wałka i obudowy. Nie używaj bieżącej wody pod wysokim ciśnieniem ani ostrych narzędzi. Silnik posiada zabezpieczenie przed przeciążeniem – jeśli urządzenie się wyłączy, odłącz zasilanie, usuń przyczynę blokady i odczekaj kilka minut przed ponownym uruchomieniem.

Dane techniczne

Urządzenie posiada silnik o mocy 1500 W, szerokość roboczą 32 cm oraz regulowaną głębokość pracy (-12, -8, -4, 4 mm). Pojemność kosza wynosi 40 litrów, a waga urządzenia to 8,5 kg.
