Instrukcja obsługi wzmacniacza zasięgu Finder 1Y.E8.230
Szybki przewodnik po instalacji i specyfikacji wzmacniacza zasięgu Finder 1Y.E8.230. Dowiedz się, jak podłączyć urządzenie, jakie są jego parametry techniczne oraz ograniczenia zasięgu w systemie YESLY.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wzmacniacz zasięgu Finder 1Y.E8.230 nie wymaga konfiguracji. Należy go podłączyć do zasilania 110-230 V AC zgodnie ze schematem (zaciski L i N). W jednej grupie urządzeń YESLY można użyć maksymalnie 4 wzmacniaczy. str. 1
Najważniejsze czynności
- Podłącz zasilanie do zacisków L i N. str. 1
Problemy i rozwiązania
Zasięg zależy od konstrukcji budynku i przeszkód; w razie problemów należy zmienić lokalizację urządzenia.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 110...230 V AC | Napięcie wejściowe | str. 1 |
| Częstotliwość | 2.4 GHz | Częstotliwość pracy | str. 1 |
Gdzie szukać w PDF
- Schemat podłączenia i dane techniczne str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wzmacniacz zasięgu Finder 1Y.E8.230 jest urządzeniem przeznaczonym do współpracy z systemem YESLY. Urządzenie nie wymaga konfiguracji, co pozwala na szybkie uruchomienie w instalacji elektrycznej.
Schemat podłączenia
Urządzenie wymaga podłączenia zasilania do zacisków L (faza) oraz N (neutralny). Należy upewnić się, że instalacja jest wykonana zgodnie z obowiązującymi przepisami elektrycznymi.
Instalacja i zasięg
Podczas planowania instalacji należy uwzględnić następujące ograniczenia:

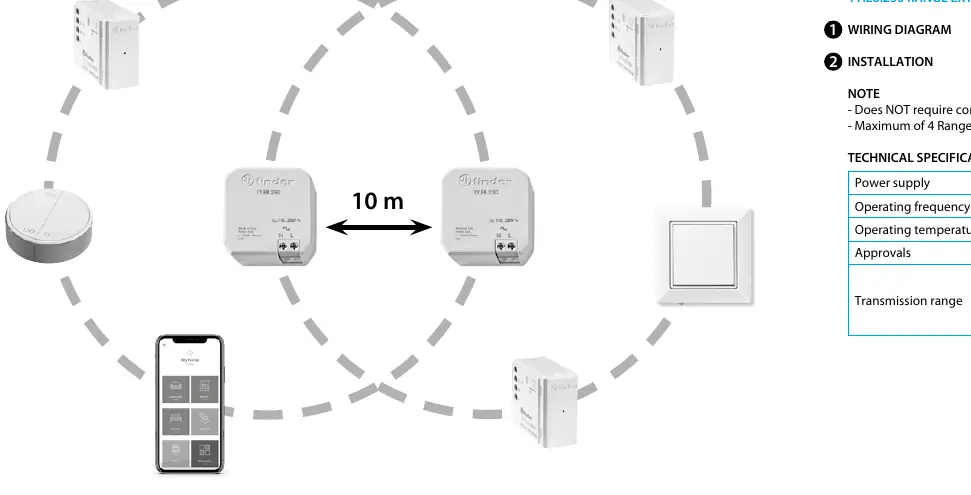

- Limit urządzeń: W jednej grupie urządzeń YESLY można zastosować maksymalnie 4 wzmacniacze zasięgu.
- Zasięg transmisji: Wynosi około 10 metrów w otwartej przestrzeni bez przeszkód.
- Wpływ otoczenia: Rzeczywisty zasięg może się różnić w zależności od konstrukcji budynku i obecności przeszkód.
Dane techniczne
- Zasilanie: 110...230 V AC
- Częstotliwość pracy: 2.4 GHz
- Temperatura pracy: -10...+50°C
- Atesty: CE, FCC, IC (Europa, USA, Kanada)
Praktyczna pomoc
Typowe problemy
Zasięg wynosi ok. 10 m w otwartej przestrzeni. Przeszkody budowlane (ściany, stropy) mogą znacząco ograniczyć ten dystans.
W jednej grupie urządzeń YESLY można zainstalować maksymalnie 4 wzmacniacze zasięgu.
Przed użyciem
- Upewnij się, że napięcie zasilania mieści się w zakresie 110-230 V AC.
- Sprawdź, czy instalacja nie przekracza limitu 4 wzmacniaczy na grupę YESLY.
- Zaplanuj rozmieszczenie urządzeń, uwzględniając przeszkody budowlane ograniczające zasięg 10 m.
- Przygotuj przewody fazowy (L) i neutralny (N) do podłączenia.
