Przewodnik planowania zabudowy chłodnictwa Fisher & Paykel 2.1M
Kompletny przewodnik planowania zabudowy dla zintegrowanych urządzeń chłodniczych Fisher & Paykel serii 11 o wysokości 2.1m. Zawiera szczegółowe specyfikacje wymiarów wnęk, wytyczne dotyczące przygotowania paneli frontowych, cokołów oraz...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument to przewodnik planowania zabudowy dla zintegrowanych urządzeń chłodniczych Fisher & Paykel serii 11 (wysokość 2.1m). Zawiera wymiary wnęk, wytyczne dotyczące paneli frontowych, cokołów oraz wymagania instalacyjne dla elektryki i hydrauliki. str. 1, 2
Najważniejsze czynności
- Zaprojektuj wnękę zgodnie z wymiarami podanymi w sekcji 'Cavity Specifications' dla wybranego modelu. str. 22
- Przygotuj panele frontowe zgodnie ze schematami 'Panel Preparation' dla konkretnego modelu. str. 29, 30, 31, 32
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230 V, 50 Hz | Standardowe zasilanie elektryczne dla wszystkich modeli. | str. 35, 36, 37, 38 |
| Wysokość wnęki | 2134 mm | Wymagana wysokość wnęki dla wszystkich modeli 2.1m. | str. 13, 14, 15, 16 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Przegląd modeli str. 4, 6, 7
- Wymiary i dane techniczne str. 13, 14, 15, 16
- Specyfikacje wnęk str. 22
- Przygotowanie paneli str. 29, 30, 31, 32
- Elektryka i hydraulika str. 35, 36, 37, 38
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest przewodnikiem planowania (Planning Guide) przeznaczonym dla architektów, projektantów i instalatorów. Zawiera kluczowe dane techniczne niezbędne do prawidłowego zaprojektowania wnęki meblowej oraz przygotowania frontów dla zintegrowanych urządzeń chłodniczych Fisher & Paykel serii 11 o wysokości 2.1m. Dokument nie zastępuje instrukcji instalacji dostarczanej z produktem.
Przegląd produktów
Przewodnik obejmuje szeroką gamę urządzeń zintegrowanych, w tym:
- Chłodziarki (61cm, 76cm)
- Chłodziarko-zamrażarki (61cm, 76cm, 91cm, w tym modele French Door)
- Zamrażarki (46cm, 61cm, 76cm)
- Winiarki (61cm)
Planowanie zabudowy i wymiary
Prawidłowe przygotowanie wnęki jest kluczowe dla bezproblemowej instalacji. Przewodnik zawiera szczegółowe dane dla:

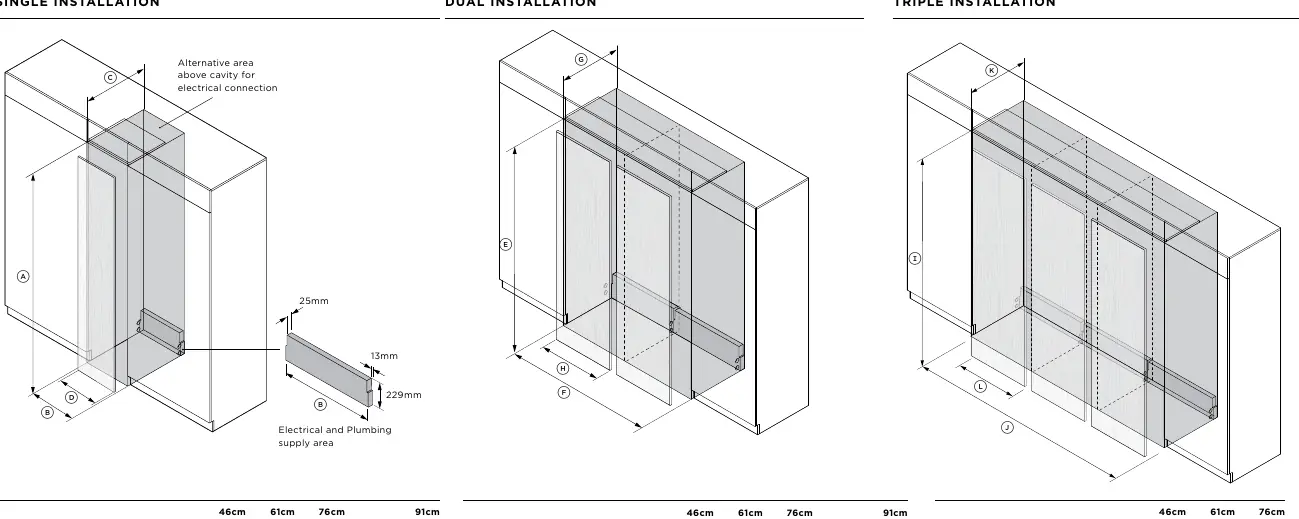

- Wymiarów wnęki: Wysokość, szerokość (dla instalacji pojedynczej, podwójnej i potrójnej) oraz wymagana głębokość w zależności od umiejscowienia przyłączy.
- Prześwitów drzwi: Wymagane odstępy dla otwarcia drzwi pod kątem 90° i 115°.

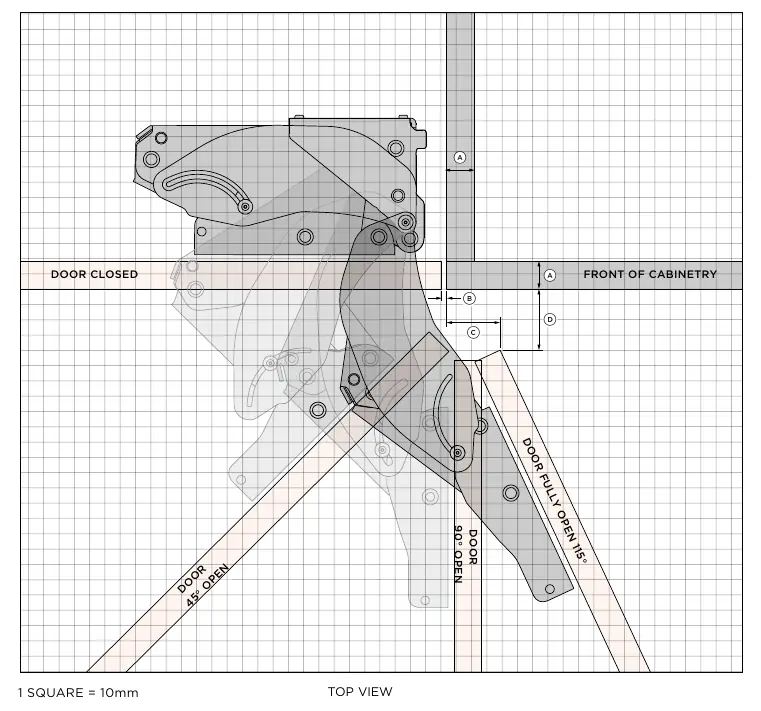

- Hinge Articulation: Szczegółowe schematy pracy zawiasów Hettich K05, które pozwalają na bezszczelinowy montaż (3mm).
Panele frontowe i akcesoria
Urządzenia są przystosowane do montażu własnych paneli frontowych (Custom Panel Ready). Przewodnik zawiera:
- Wymiary paneli: Dokładne wysokości i szerokości paneli drzwiowych oraz szuflad.
- Przygotowanie otworów: Schematy rozmieszczenia otworów montażowych dla różnych modeli.
- Cokoły (Toe Kicks): Opcje niskich (51mm) i wysokich (152mm) cokołów wraz z instrukcją modyfikacji paneli.
- Uchwyty: Przegląd dostępnych akcesoriów (Contemporary, Minimal, Classic, Professional Round).
Instalacja elektryczna i hydrauliczna
Dla każdego modelu określono:
- Zasilanie: 230V, 50Hz, 10A.
- Przyłącza wodne: Wymagania dotyczące ciśnienia (min 150 kPa, max 827 kPa) oraz specyfikacje węży przyłączeniowych.

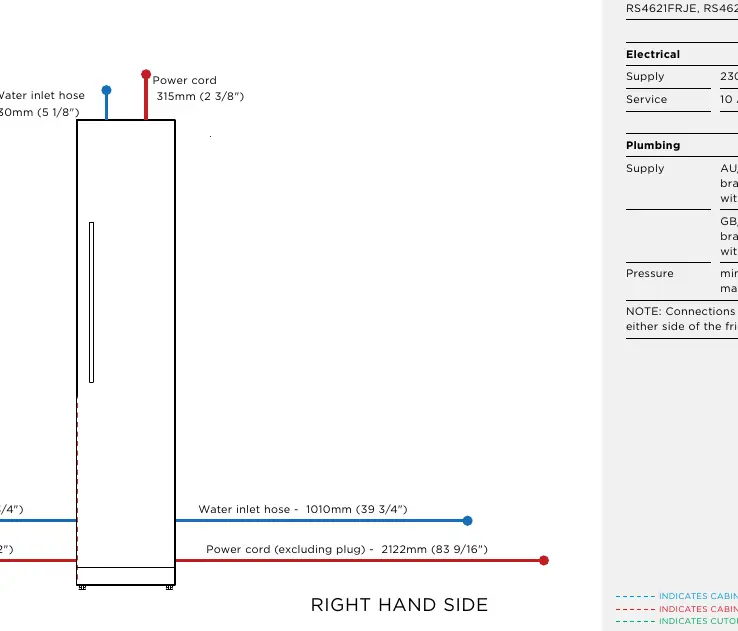

- Lokalizacja: Schematy pokazujące sugerowane miejsca wyprowadzenia przewodów zasilających i węży wodnych.
Informacje o producencie
Fisher & Paykel
Praktyczna pomoc
Typowe problemy
Drzwi kolidują z sąsiednią zabudową przy otwieraniu.
Zapewnij wymagany odstęp (min 110mm dla niektórych konfiguracji) lub zainstaluj ogranicznik kąta otwarcia (hinge limiting pin) na 90°.
Panel frontowy nie pasuje do cokołu.
Sprawdź, czy używasz odpowiedniego zestawu cokołu (51mm lub 152mm) i czy panel został przycięty zgodnie z wymiarami podanymi w sekcji 'Panel Preparation'.
Przed użyciem
- Sprawdź, czy wnęka spełnia wymogi wysokości (2134mm) i szerokości dla danego modelu.
- Upewnij się, że panel frontowy ma minimalną grubość 19mm.
- Przygotuj przyłącza elektryczne i hydrauliczne w sugerowanych strefach.
- Zweryfikuj, czy wymagany jest zestaw do łączenia urządzeń (joining kit) przy instalacji podwójnej.
- Upewnij się, że masz odpowiednie akcesoria (uchwyty, panele, cokoły).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Grubość panelu
- Minimalna grubość panelu frontowego to 19mm.
- Ciśnienie wody
- Zakres pracy: 150 kPa (22 psi) do 827 kPa (120 psi).
- Szczelina montażowa
- Wymagana minimalna szczelina między panelami a sąsiednią zabudową to 3mm.
Ilustracje i schematy
- Schematy 'Plan View' pokazują wymiary chassis oraz wymagane prześwity dla otwierania drzwi.
- Schematy 'Mounting Holes' precyzyjnie określają rozmieszczenie otworów montażowych na panelach frontowych.
- Schematy 'Electrical and Plumbing' wskazują punkty wyjścia mediów dla lewej i prawej strony urządzenia.
Zgodność modelu
- Dotyczy urządzeń zintegrowanych Fisher & Paykel serii 11 o wysokości 2.1m.
- Wymiary mogą różnić się o ±2mm; zawsze sprawdzaj instrukcję instalacji dostarczoną z produktem.
