Schemat części i rysunek złożeniowy FLEX BME 18.0-EC
Zobacz szczegółowy schemat budowy i listę części zamiennych dla szlifierki FLEX BME 18.0-EC. Znajdź numery katalogowe komponentów i informacje o smarowaniu przekładni.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument jest rysunkiem złożeniowym (parts list) dla modelu FLEX BME 18.0-EC, służącym do identyfikacji części zamiennych i procedur serwisowych. str. 1
Najważniejsze czynności
- Użyj 16 g smaru o numerze katalogowym 398241 do konserwacji przekładni. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Smar do przekładni | 16 g | Zalecana ilość smaru przy serwisie | str. 1 |
Gdzie szukać w PDF
- Rysunek złożeniowy str. 1
Spis treści
Najważniejsze informacje o dokumencie
Ten dokument zawiera oficjalny rysunek złożeniowy (exploded view) dla elektronarzędzia FLEX BME 18.0-EC. Służy on do identyfikacji poszczególnych komponentów urządzenia oraz ich numerów katalogowych, co jest niezbędne przy zamawianiu części zamiennych lub przeprowadzaniu serwisu.
Budowa i części zamienne
Rysunek przedstawia główne podzespoły urządzenia, w tym:
- Silnik (Antriebsmotor): Kompletny moduł napędowy.
- Głowica przekładni: Elementy obudowy przekładni wraz z uszczelnieniami.
- Elementy montażowe: Zestawy śrub (oznaczone jako VPE 4).
Konserwacja i smarowanie
Dokument wskazuje na konieczność stosowania odpowiedniego smaru do przekładni podczas prac serwisowych:
- Zalecany smar: 16 g smaru do przekładni (numer katalogowy 398241).
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy wszystkie śruby montażowe są dokręcone zgodnie ze schematem.
- Upewnij się, że używasz właściwego smaru (nr 398241) przy serwisowaniu przekładni.
- Zweryfikuj kompletność modułu silnika przed montażem.
Ilustracje i schematy

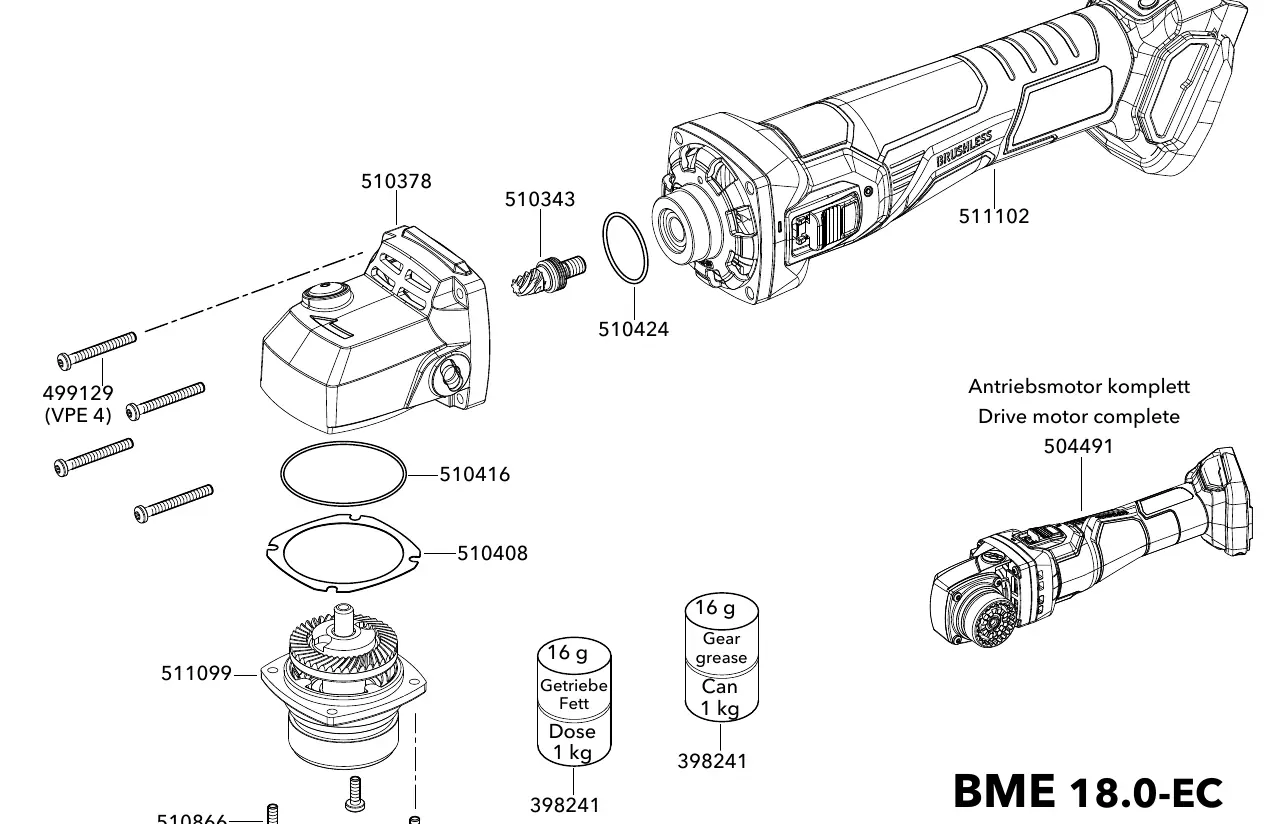

- Rysunek pokazuje kolejność montażu głowicy przekładni do silnika.
- Wskazano rozmieszczenie śrub montażowych (499129, 510866).
