Schemat części dmuchawy FLEX GBL 790 18-EC
Oficjalny schemat części (exploded view) dla dmuchawy FLEX GBL 790 18-EC. Dokument zawiera rozłożony widok urządzenia z numerami referencyjnymi komponentów, przydatny przy identyfikacji części zamiennych.
Czym jest ten dokument
Niniejszy dokument stanowi oficjalny schemat części (exploded view) dla dmuchawy akumulatorowej FLEX GBL 790 18-EC. Zawiera on rozłożony widok urządzenia, który pozwala na identyfikację poszczególnych komponentów oraz ich numerów referencyjnych.
Identyfikacja części
Schemat jest niezbędny podczas zamawiania części zamiennych lub przeprowadzania napraw serwisowych. Każdy element na rysunku jest oznaczony unikalnym numerem, który odpowiada częściom zamiennym producenta.
Ważne: Dokument nie zawiera instrukcji montażu ani demontażu. Służy wyłącznie do celów identyfikacji elementów konstrukcyjnych urządzenia.
Praktyczna pomoc
Ilustracje i schematy

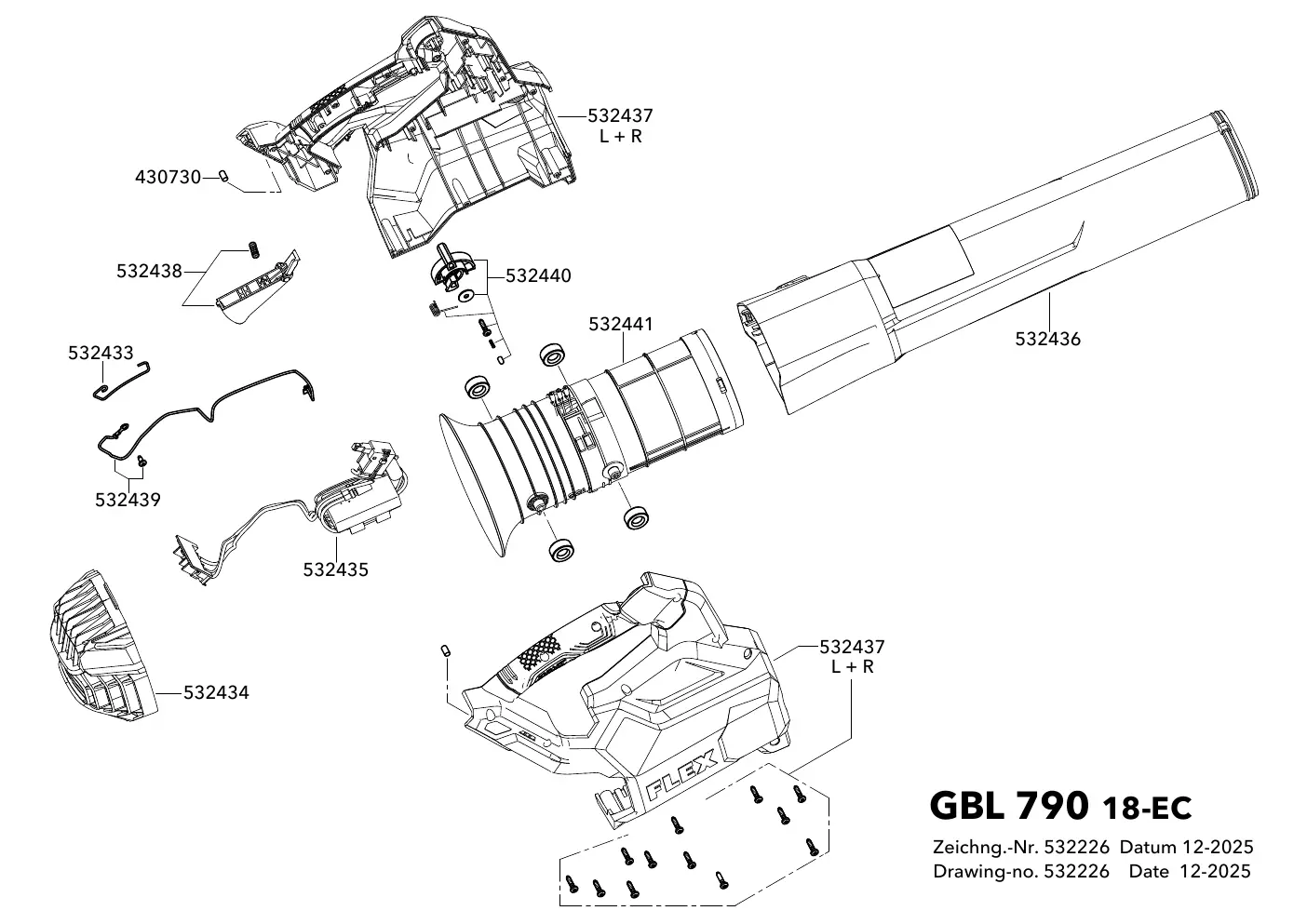

- Schemat przedstawia rozłożony widok dmuchawy FLEX GBL 790 18-EC.
- Numery na rysunku (np. 532437, 532436) odpowiadają konkretnym częściom zamiennym.
- Dokument zawiera numer rysunku technicznego: 532226.
Zgodność modelu
- Dotyczy wyłącznie modelu FLEX GBL 790 18-EC.
