Schemat budowy i lista części klucza udarowego FLEX IW 1/2" 950 18.0-EC
Zobacz szczegółowy schemat budowy (exploded view) oraz listę części zamiennych dla klucza udarowego FLEX IW 1/2" 950 18.0-EC. Dokument ułatwia identyfikację podzespołów podczas serwisowania i naprawy urządzenia.
Spis treści
Najważniejsze informacje o dokumencie
Ten dokument jest oficjalnym schematem budowy (exploded view) oraz listą części zamiennych dla klucza udarowego FLEX IW 1/2" 950 18.0-EC. Służy on jako pomoc techniczna przy identyfikacji podzespołów urządzenia w celu przeprowadzenia naprawy lub konserwacji.

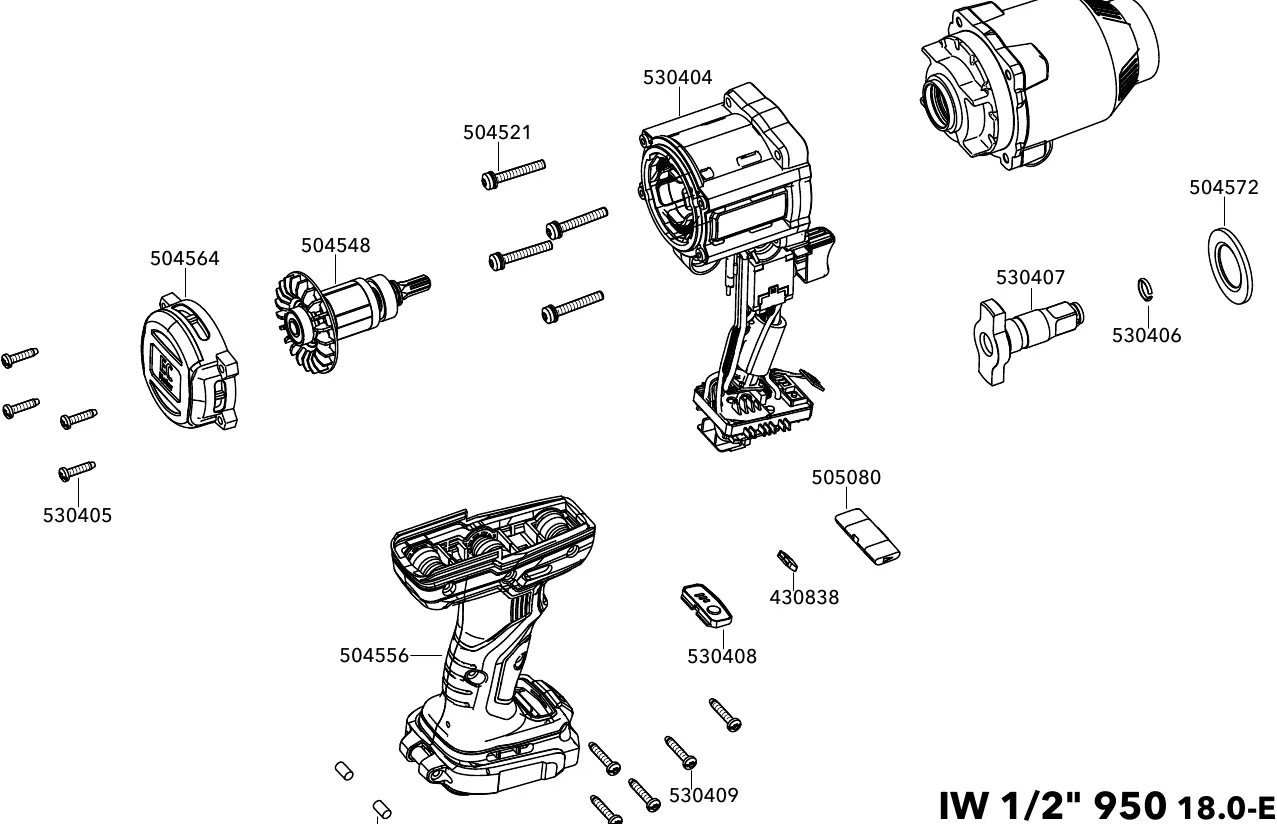

Schemat budowy urządzenia
Rysunek techniczny przedstawia rozłożone na części pierwsze urządzenie, co pozwala na precyzyjne określenie lokalizacji poszczególnych elementów konstrukcyjnych, takich jak silnik, obudowa, przekładnia oraz elementy złączne.
Lista części
Każdy element na schemacie jest oznaczony numerem katalogowym, który umożliwia zamówienie odpowiednich części zamiennych u autoryzowanego dystrybutora lub w serwisie FLEX. Dokument zawiera również datę wydania rysunku (11-2025) oraz numer rysunku (530697), co jest istotne przy weryfikacji wersji urządzenia.
Praktyczna pomoc
Ilustracje i schematy
- Schemat przedstawia rozłożone na części pierwsze urządzenie.
- Numery na schemacie odpowiadają numerom katalogowym części zamiennych.
- Rysunek ułatwia montaż i demontaż urządzenia podczas serwisu.
Zgodność modelu
- Dotyczy wyłącznie modelu FLEX IW 1/2" 950 18.0-EC.
