Schemat budowy klucza udarowego FLEX IW 3/4" 18.0-EC
Niniejszy dokument stanowi oficjalny schemat rozłożeniowy (exploded view) klucza udarowego FLEX IW 3/4" 18.0-EC. Służy on do identyfikacji poszczególnych podzespołów urządzenia oraz ich numerów katalogowych, co jest niezbędne w procesie serwisowania, zamawiania części zamiennych lub naprawy narzędzia.
Jak korzystać ze schematu
Schemat przedstawia wszystkie kluczowe elementy składowe urządzenia w formie rozłożonej. Każdy element jest oznaczony unikalnym numerem katalogowym. Aby zamówić odpowiednią część, należy odnaleźć dany element na rysunku, odczytać przypisany mu numer i wykorzystać go w oficjalnym katalogu części producenta lub u autoryzowanego dystrybutora.
Wykaz elementów
Na schemacie zidentyfikowano następujące numery części:
- 462551
- 504564
- 504548
- 505099
- 505080
- 504521
- 504408
- 504556
- 504572
- 462527
- 504513
- 430838
- 502847
- 430730
Praktyczna pomoc
Ilustracje i schematy

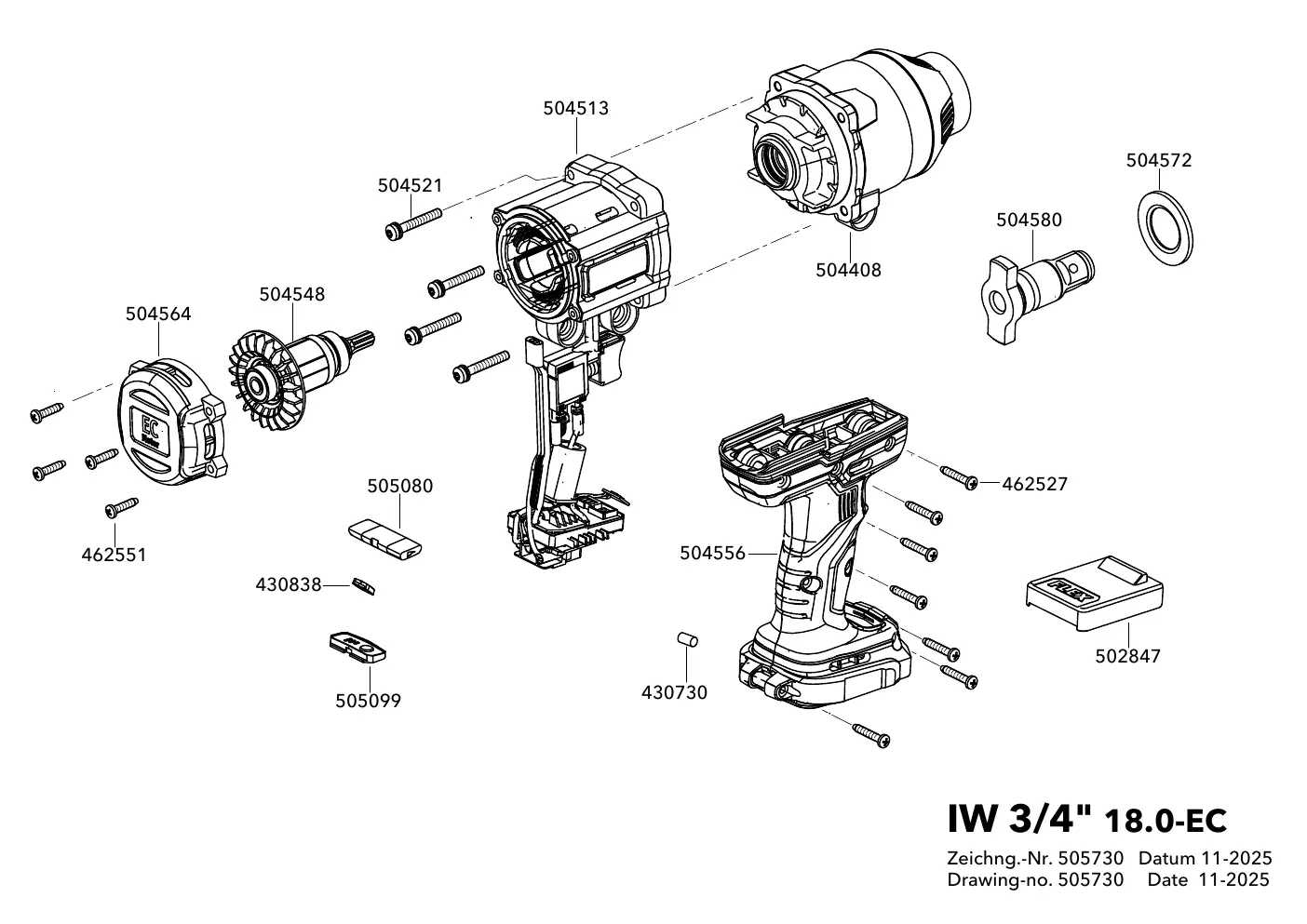

- Schemat przedstawia rozłożony widok klucza udarowego FLEX IW 3/4" 18.0-EC.
- Każdy element na rysunku posiada przypisany numer katalogowy.
- Użyj numerów z rysunku do precyzyjnej identyfikacji części zamiennych podczas naprawy.
